6.9.2.1.

Anschluss

Die Anschlussbelegung des potentiometrischen Wegsensors ist aus dem Prüf-
und Kalibrierprotokoll zu entnehmen.

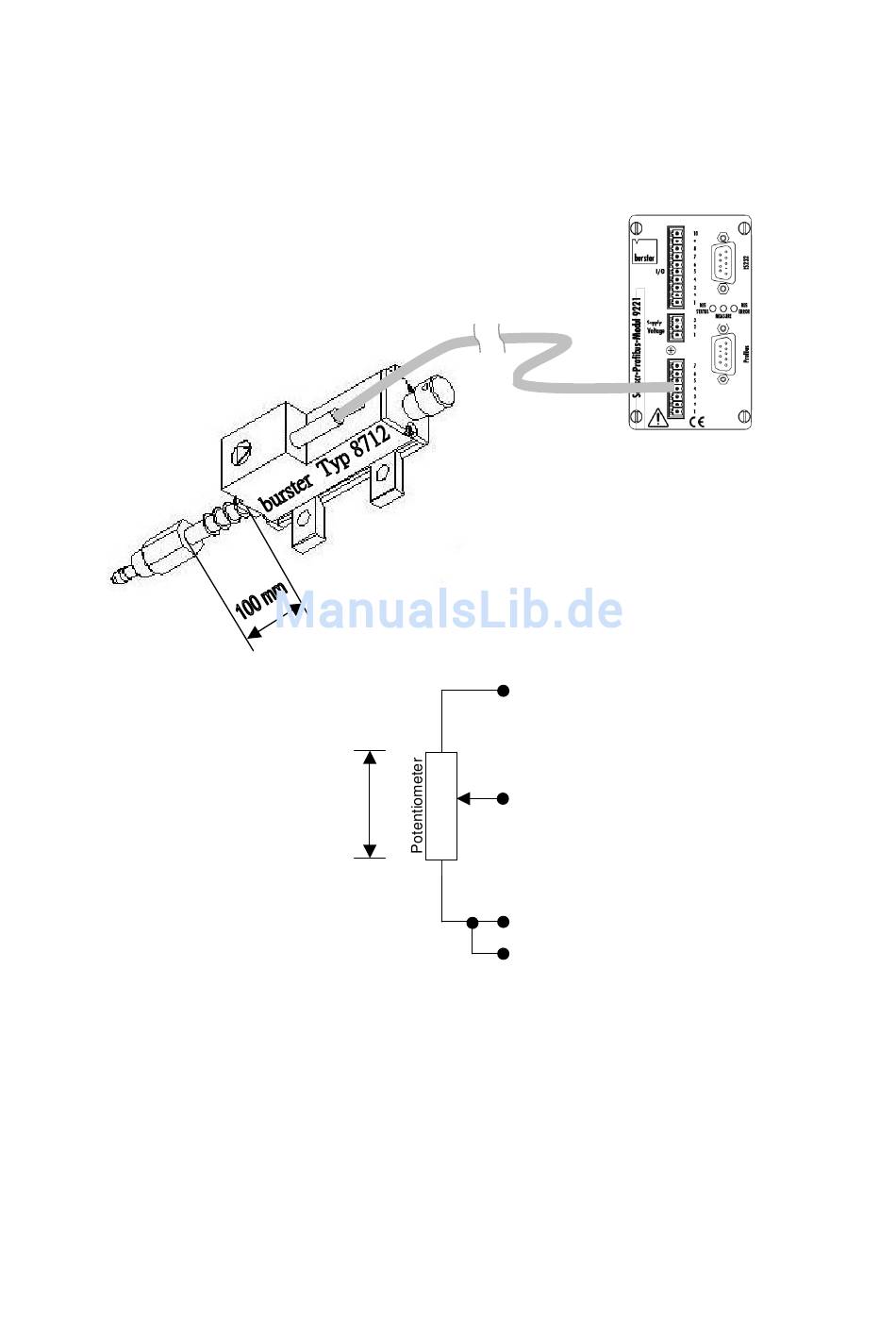

Physikalische Darstellung
Elektrische Darstellung
Endwert z.B. 100 mm
Anfangswert 0 mm
Seite 31 von 83
+ Speisung (1)
+ Signal (3)
- Signal (4)
-
Speisung (6)
Stand: 27.01.06
