6.9.1.3.1. Kalibrierung mit physikalischer Größe durch Teach-In-Verfahren

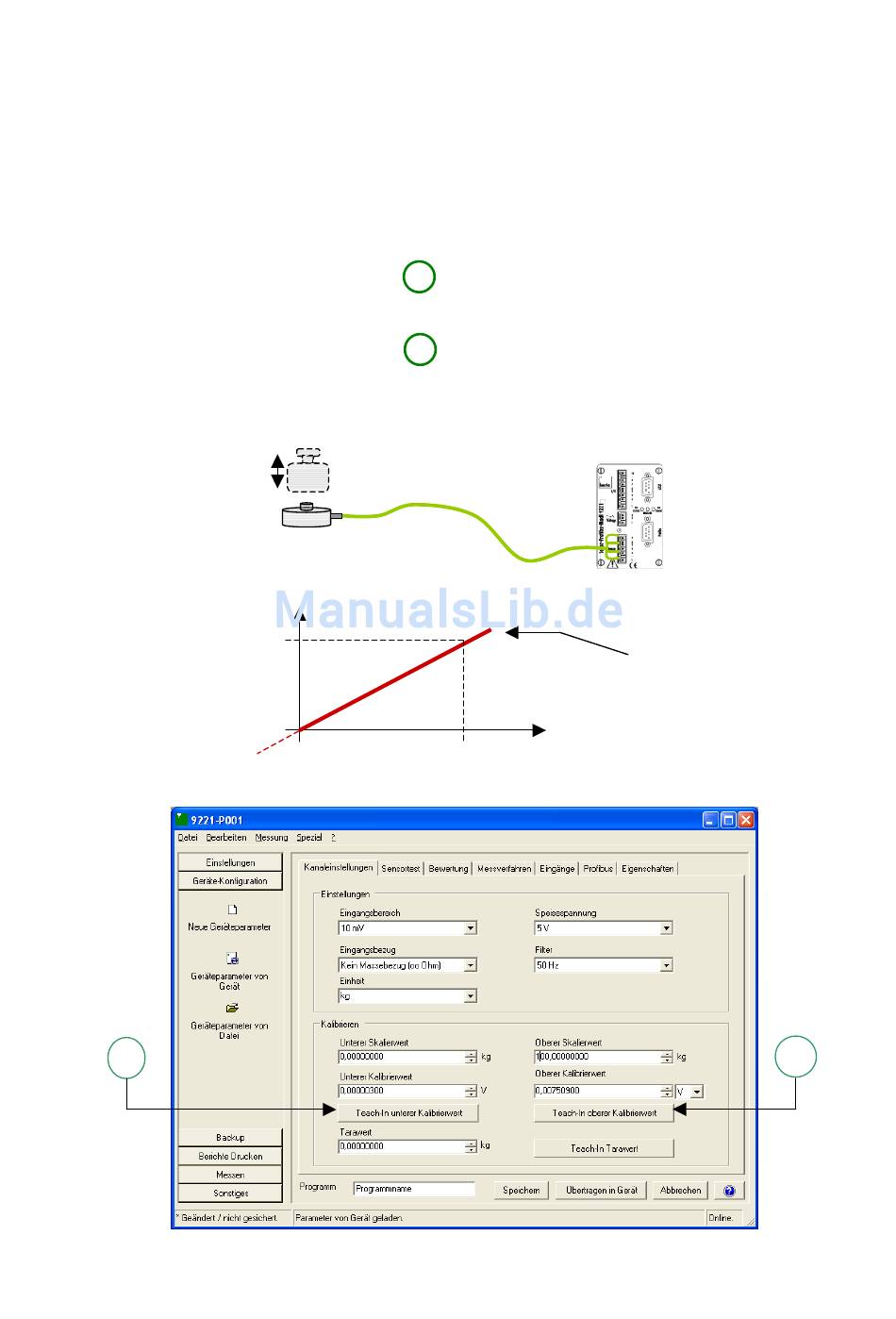

Bei diesem Verfahren handelt es sich um ein zweistufiges Online-Einlernen der
Sensordaten in das Sensor-Profibus-Modul, wobei zwei Zustände nacheinander
eingelernt werden. Der erste Zustand ist der untere Skalierwert und der zweite
Zustand der obere Skalierwert.
Beispiel: Ein Kraftsensor wird entlastet und der Nullpunkt wird justiert
F = 0 N. Jetzt muss die Taste „Teach-In unteren Kalibrierwert" betä-
tigt werden (siehe
kannten Referenzgewicht, z. B. F = 100 N und der Endwert wird ein-
gestellt. Nun muss die Taste „Teach-In oberer Kalibrierwert" betätigt
werden (siehe
Diese Kalibrierdaten müssen nun in das Gerät übertragen werden
und ggf. gespeichert werden. Dabei kann ein Programmname defi-
niert und eingegeben werden.
100
Teach-IN-Wert 1
A
A ). Dann belastet man die Waage mit einem be-
B ).
100
kg
Kraft
F [N]
0
Teach-IN-Wert 2
Seite 25 von 83
