burster Sensor-Profibus-Modul 9221 Bedienungsanleitung Seite 13

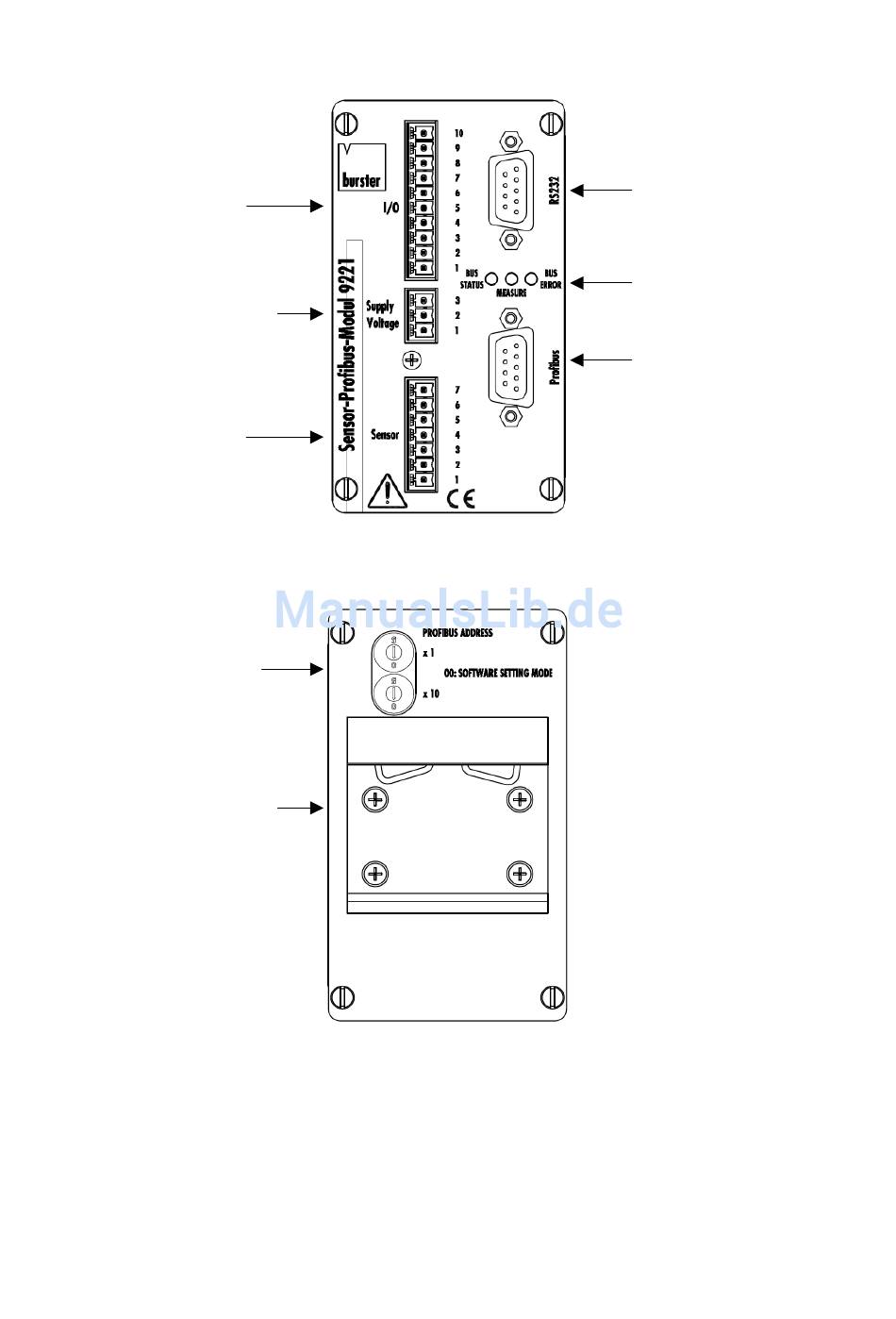

Input / Output
Versorgungsspannung
Sensoranschluss
Adresseneinstellung
Befestigungsklemme für
Hutschienenmontage
Klemmenbelegung
Der Anschluss der Leitungen erfolgt über Schraubklemmen am Modul. Alle
Klemmleisten sind steckbar und können vom Modul abgenommen werden damit
die Kabeln komfortabel angeschlossen werden können. Es sollten nicht mehr als
2 Adern an einer Klemme angeschlossen werden. Für das von Litzendrähten
empfiehlt sich der Einsatz von Aderendhülsen.
Um Störeinflüsse auf die Sensorsignale und das Modul zu vermeiden, sind für die
Spannungsversorgung und die Signalleitungen geschirmte Kabel zu verwenden.
Frontansicht
Rückansicht
Seite 13 von 83
Konfigurationsschnittstelle
(RS232)
Status-LEDs
Profibus-Anschluss
(RS485)
Stand: 27.01.06
