6.10.4. Bewertung / Digitale Ausgänge (Grenzwerte)
An den digitalen Ausgänge des Sensor-Profibus-Moduls werden Statusinformati-
onen über den analogen Eingang ausgegeben. Mittels Definition von Schwellwer-
ten kann die Statusausgabe für jedes Modul individuell eingestellt werden. Mittels
freidefinierbaren Schaltschwellen GW1 und GW2 können z.B. Alarm- bzw.
Grenzwertüberwachung an den Ausgängen A1 / A2 oder mit dem zusätzlichen
Ausgang A3 eine Klassierung durchgeführt werden.

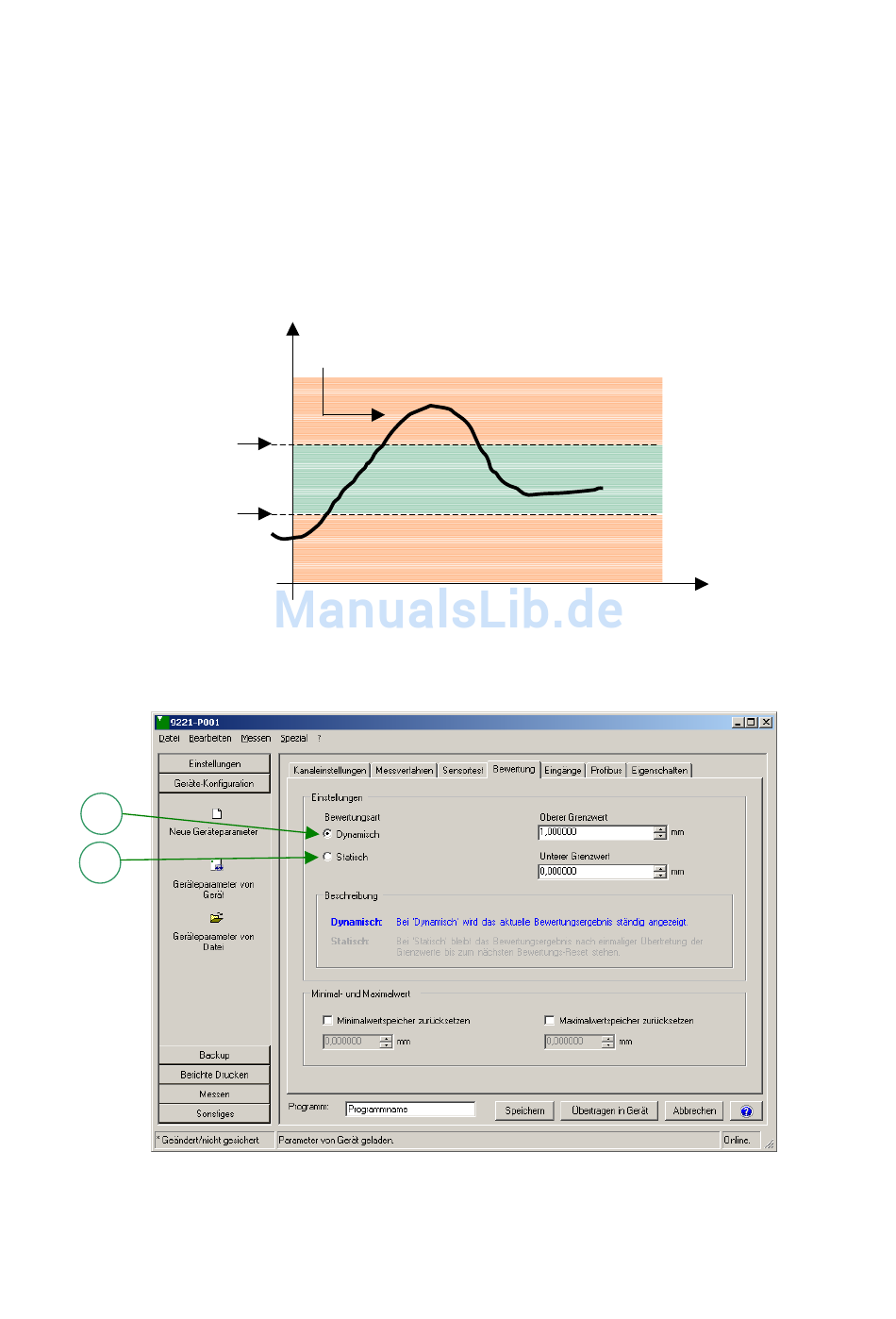

Beispiel einer Klassierung am Ausgang A3:
y
GW 2
GW 1
GW = Grenzwert
Grenzwerteinstellung via PC-Konfigurationssoftware 9221-P001
1
2
Messwert
Seite 41 von 83
> NIO = zu groß
NIO
IO
IO
< NIO = zu klein
NIO
t (s)
Stand: 27.01.06
