6.9.3.

Messung mit Normsignal / Transmitter

Eine Kalibrierung ist notwendig, um die Zuordnung zwischen den elektrischen
Messsignalen der angeschlossenen Sensoren und den darzustellenden Mess-
größen festzulegen. Dabei handelt es sich hier um eine Zweipunktkalibrierung.
Normalerweise besitzen die Sensoren einen Prüf- und Kalibrierprotokoll woraus
die elektrischen Signale entnommen werden können.

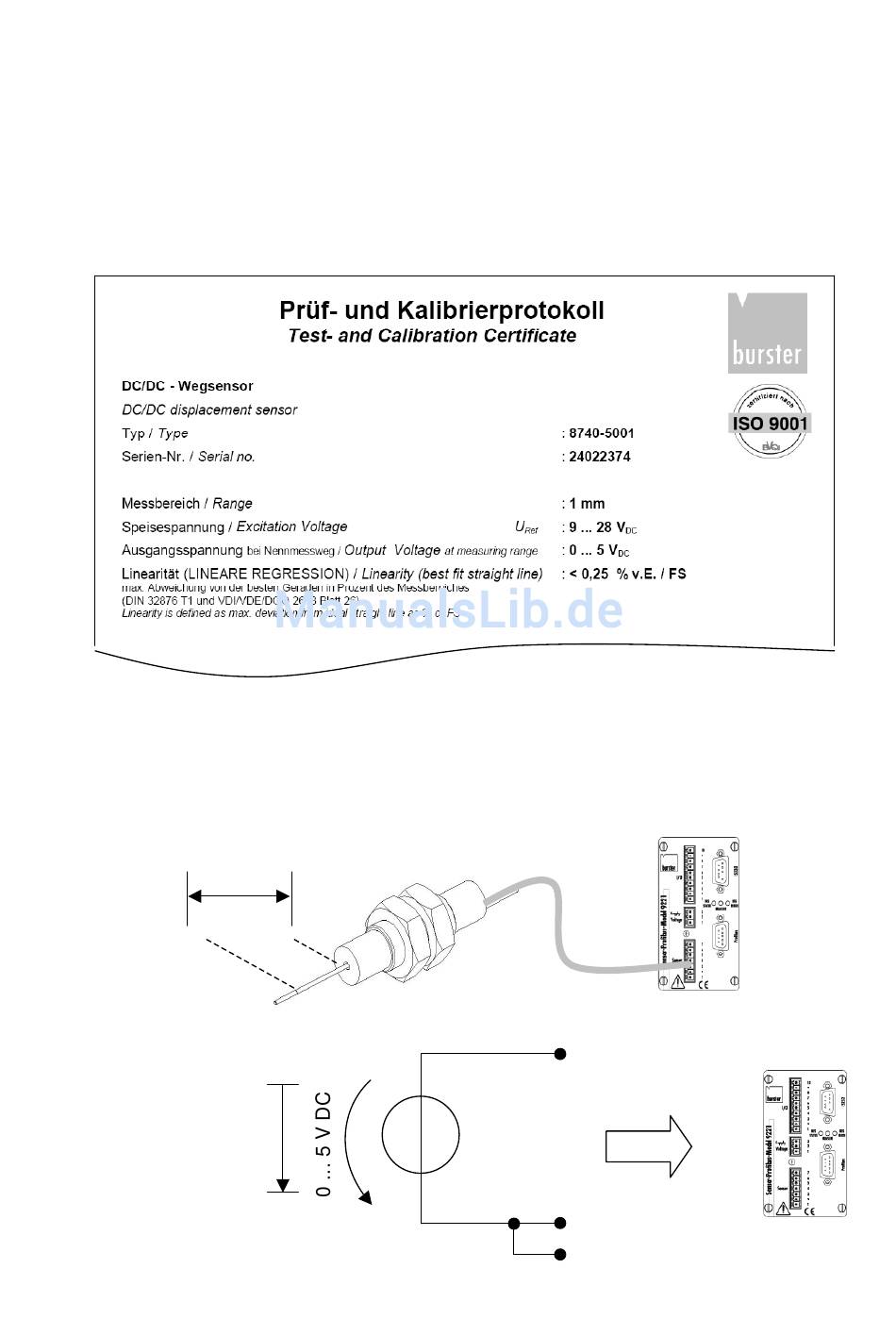

Ein Beispiel eines Protokolls kann wie folgt aussehen, dabei sind die wichtigsten
Werten gekennzeichnet.
6.9.3.1.

Anschluss

Die Anschlussbelegung des potentiometrischen Wegsensors ist aus dem Prüf-
und Kalibrierprotokoll zu entnehmen.
Physikalische Darstellung
Arbeitshub
1 mm
Elektrische Darstellung
+ Signal (3)
Anfangswert 0 mm
Endwert 1 mm
- Signal (4)
- Sensorspeisung (6)
