6.9.1.3.

Kalibrierung von DMS-Sensoren

Eine Kalibrierung ist notwendig, um die Zuordnung zwischen den elektrischen
Messsignalen der angeschlossenen Sensoren und den darzustellenden Mess-
größen festzulegen. Dabei handelt es sich hier um eine Zweipunktkalibrierung.
Normalerweise besitzen die Sensoren ein Prüf- und Kalibrierprotokoll, woraus die
elektrischen Signale entnommen werden können.

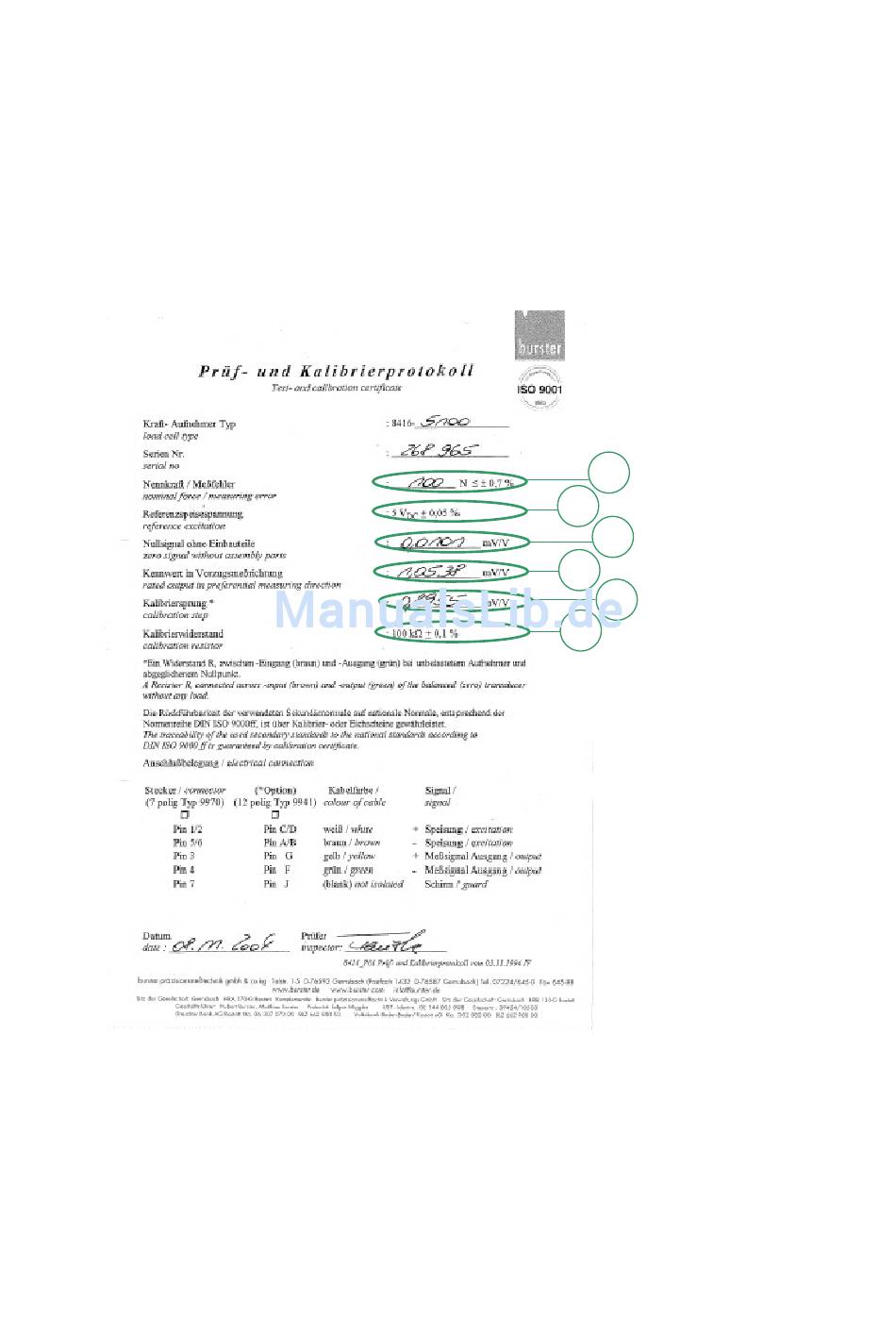

Ein Beispiel eines Protokolls kann wie folgt aussehen, dabei sind die wichtigsten
Werte gekennzeichnet.
1
2
3
4
5
6
Seite 24 von 83
Stand: 27.01.06
