6.9.2.3.

Kalibrierung von Potentiometer durch Teach-In-Verfahren

Bei diesem Verfahren handelt es sich um ein zweistufiges Online-Einlernen der
Sensordaten in das Sensor-Profibus-Modul, wobei zwei Zustände nacheinander
eingelernt werden.
Der erste Zustand ist der untere Skalierwert und der zweite Zustand der obere
Skalierwert.
Hinweis: Potentiometrisch Weg-Sensoren haben i.d.R., am Anfang und am En-
de, elektrische Totbereiche. Dort findet, trotz Bewegung der
Schubstange, keine Messsignaländerung statt.
Eine Abhilfe zur Erkennung dieser Totbereiche ermöglicht der Monitor-
ausgang des Sensor-Profibus-Moduls.

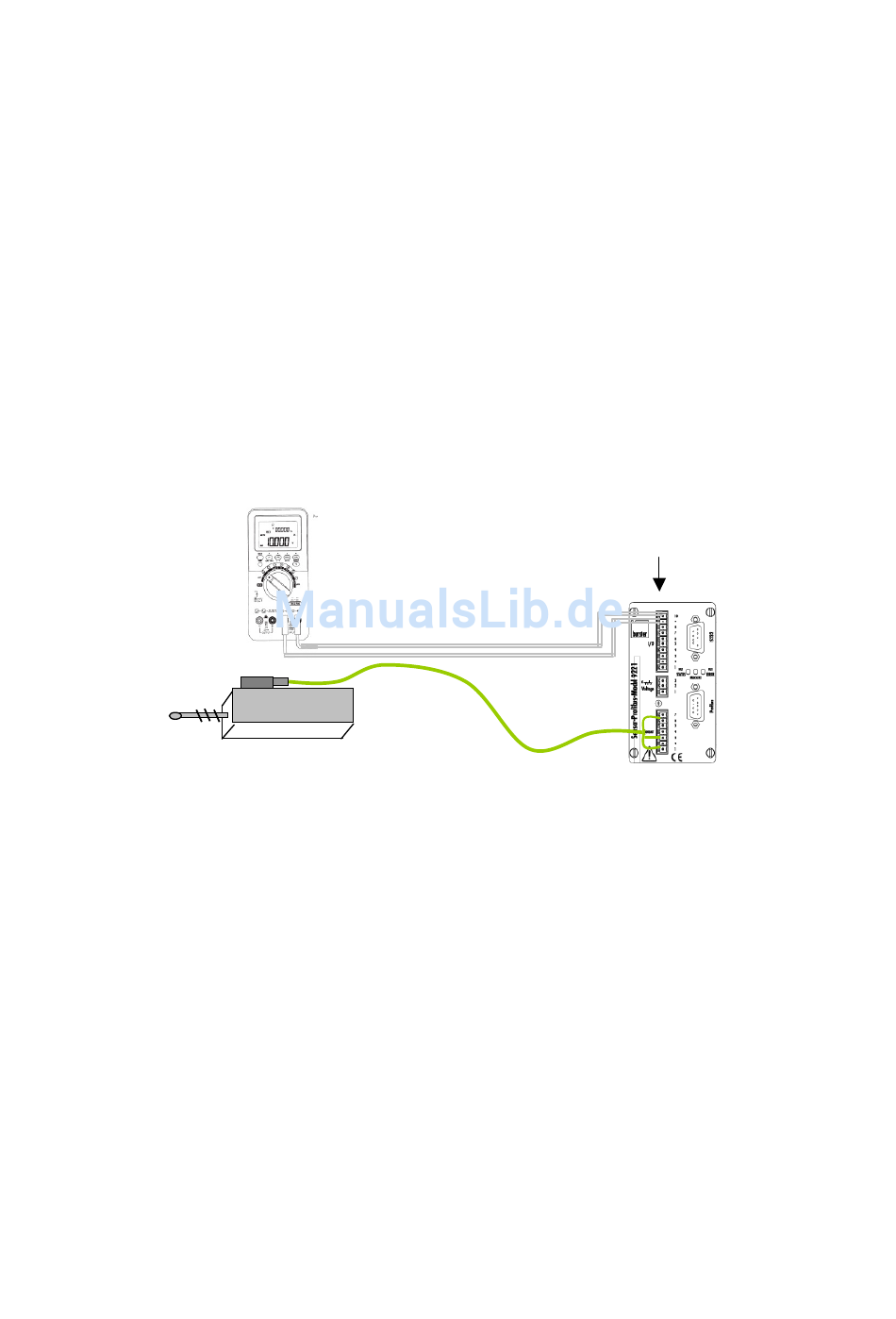

Der Aufbau kann wie folgt aussehen:
Potentiometer
Mit Hilfe eines Multimeters (z.B. Typ 4409) können Sie die Ausgangsspannung
des Monitorausgangs überwachen. Während der Kalibrierung sollten Sie auf die
Spannungsänderung im Nullpunkt- und Endwertbereich beim Bewegen der
Schubstange achten. Der Spannungswert im Nullpunktbereich sollte annährend
0 V und im Endwertbereich ca. 8 V sein.
z.B. Multimeter
Typ 4409
