Messung Mit Potentiometer - Burster Sensor-Profibus-Modul 9221 Bedienungsanleitung

Der „Obere Skalenwert" wird dem „Oberen Kalibrierwert" (hier Kalibriersprung)
zugeordnet. Diese Kalibrierdaten müssen nun, in das Gerät übertragen werden
und ggf. gespeichert werden.
6.9.2.

Messung mit Potentiometer

Eine Kalibrierung ist notwendig, um die Zuordnung zwischen den elektrischen
Messsignalen der angeschlossenen Sensoren und den darzustellenden Mess-
größen festzulegen. Dabei handelt es sich hier um eine Zweipunktkalibrierung.
Normalerweise besitzen die Sensoren ein Prüf- und Kalibrierprotokoll, woraus die
elektrischen Signale entnommen werden können.

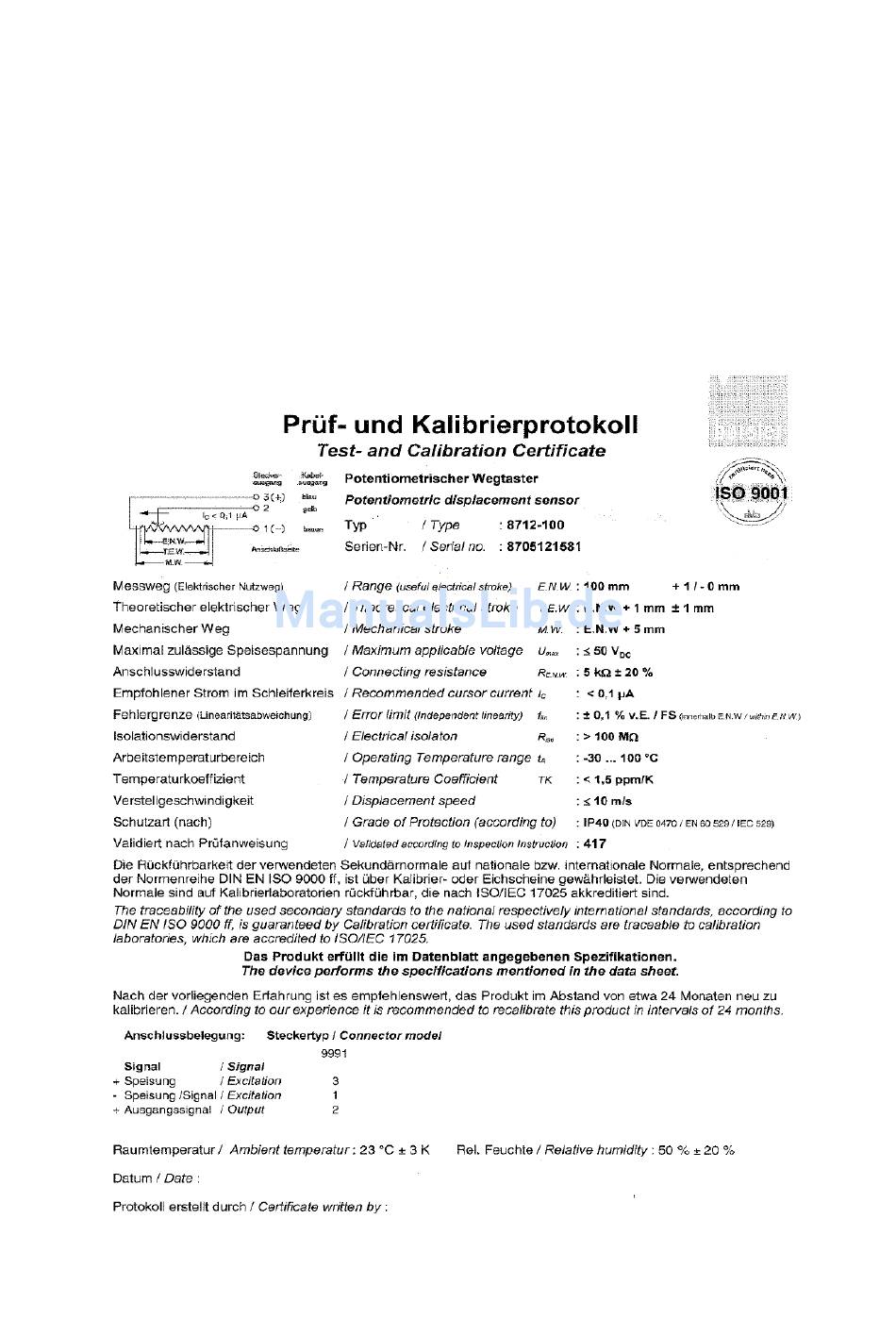

Ein Beispiel eines Protokolls kann wie folgt aussehen, dabei sind die wichtigsten
Werte gekennzeichnet.
Seite 30 von 83
Stand: 27.01.06
