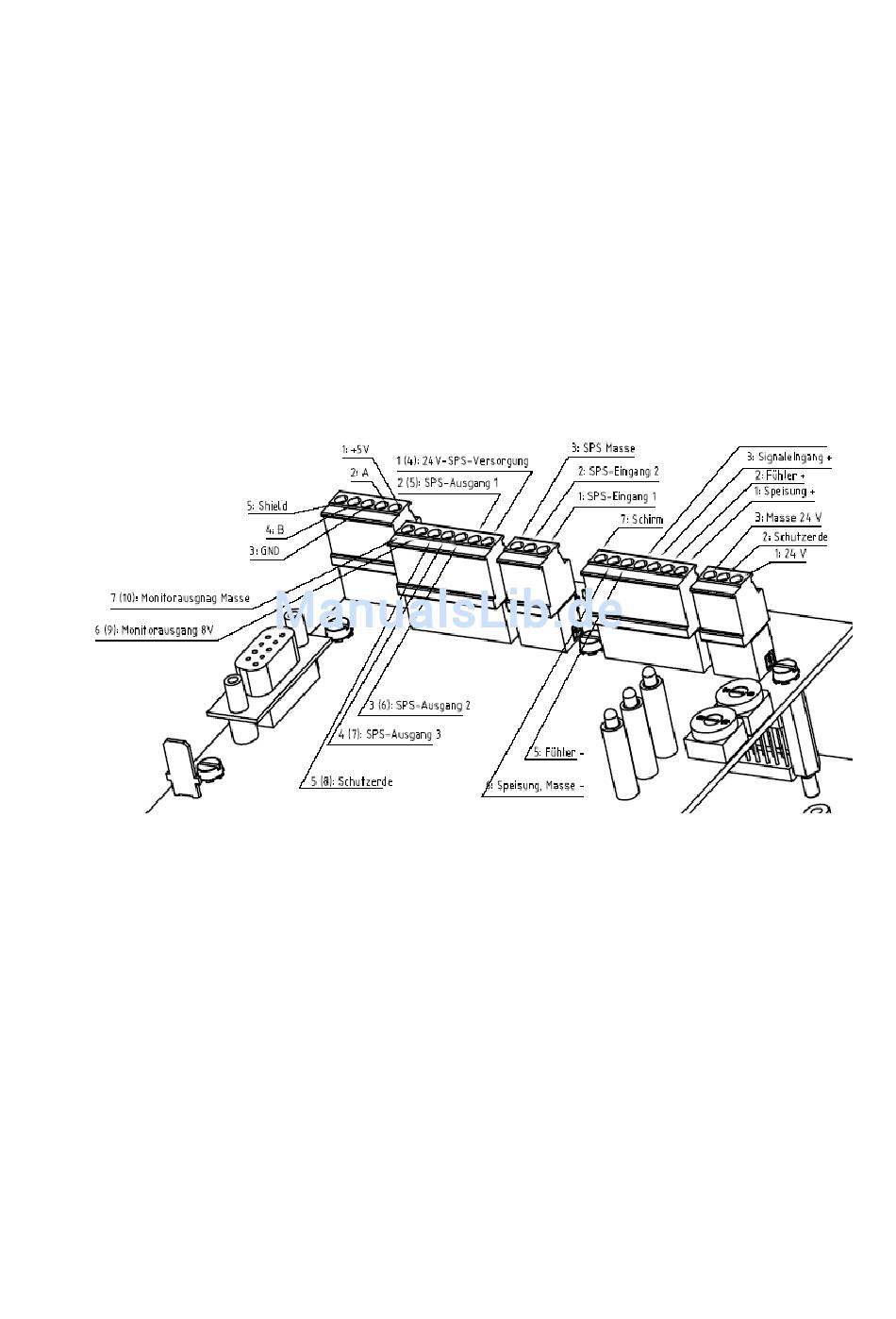

Klemmenbelegung
Der Anschluss der Leitungen erfolgt über PG-Verschraubungen und Schraub-
klemmen am Modul. Alle Klemmleisten sind steckbar und können vom Modul ab-
genommen werden damit die Kabeln komfortabel angeschlossen werden können.
Es sollten nicht mehr als 2 Adern an einer Klemme angeschlossen werden. Für
das Anschließen von Litzendrähten empfiehlt sich der Einsatz von Aderendhül-
sen.
Um Störeinflüsse auf die Sensorsignale und das Modul zu vermeiden, sind für die
Spannungsversorgung und die Signalleitungen geschirmte Kabel zu verwenden.
4: Signaleingang -
