6.9.1.2.
Sensorspeisung, Eingangsbereich und Eingangsbezug
Sensorspeisespannung

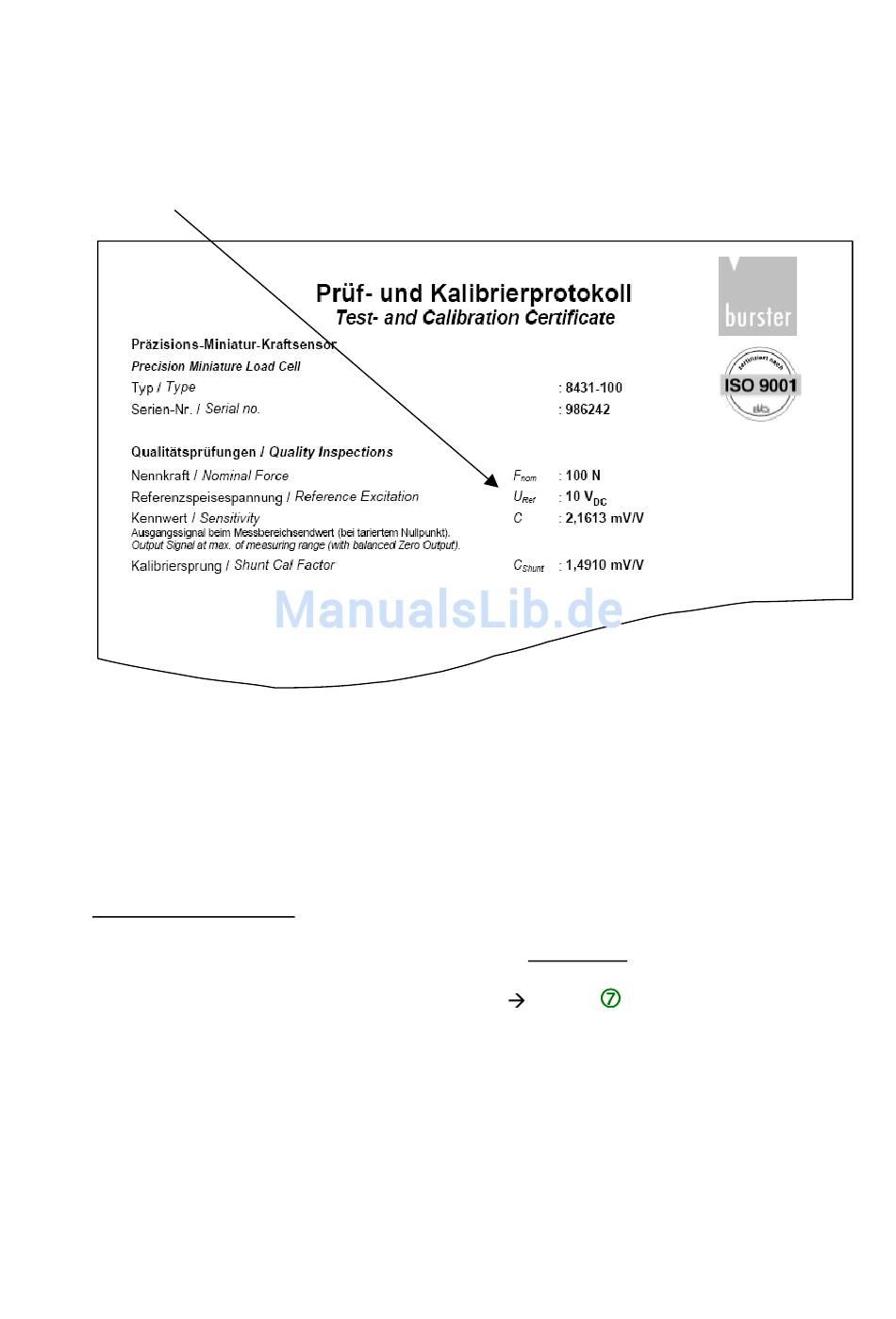

Es ist die Sensorspeisespannung einzustellen, die Sie aus dem Prüf- und Kalib-
rierprotokoll des Sensors entnehmen können.
Eingangsbereich
Der Eingangsbereich wird wie folgt berechnet und ausgewählt:
Beispielberechnung für einen Druckkraftsensor Typ 8431-100:
Eingangsmessbereich = Sensorspeisespannung x Kennwert in Vorzugsmessung
10 V
x 2,1613 mV/V = 21,613 mV
Auszuwählen ist der nächsthöhere Wert: hier
25 mV
Seite 22 von 83
Stand: 27.01.06
