Kalibrierung Transmitter mit Spannungsausgang

6.9.3.3.1. Kalibrieren mit physikalischer Größe durch Teach-In-Verfahren
Bei diesem Verfahren handelt es sich um ein zweistufiges Online-Einlernen der
Sensordaten in das Sensor-Profibus-Modul, wobei zwei Zustände nacheinander
eingelernt werden. Der erste Zustand ist der untere Skalierwert und der zweite
Zustand der obere Skalierwert.
Beispiel einer Kalibrierung:
Wegmessung mit Transmitter z.B. Typ 8740-5001
Der Wegtaster wird auf Nullstellung 0,00 mm justiert. Jetzt muss die Taste A
„Teach-In" unteren Kalibrierwert" betätigt werden. Dann bewegt man die
Schubstange mit geeichte Endmaße z. B. S = 1 mm und der Endwert wird einge-
stellt. Nun muss die Taste B „Teach-In" oberer Kalibrierwert" betätigt werden.
Diese Kalibrierdaten müssen nun in das Gerät übertragen werden und ggf. ge-
speichert werden. Dabei kann ein Programmname definiert und eingegeben wer-
den.

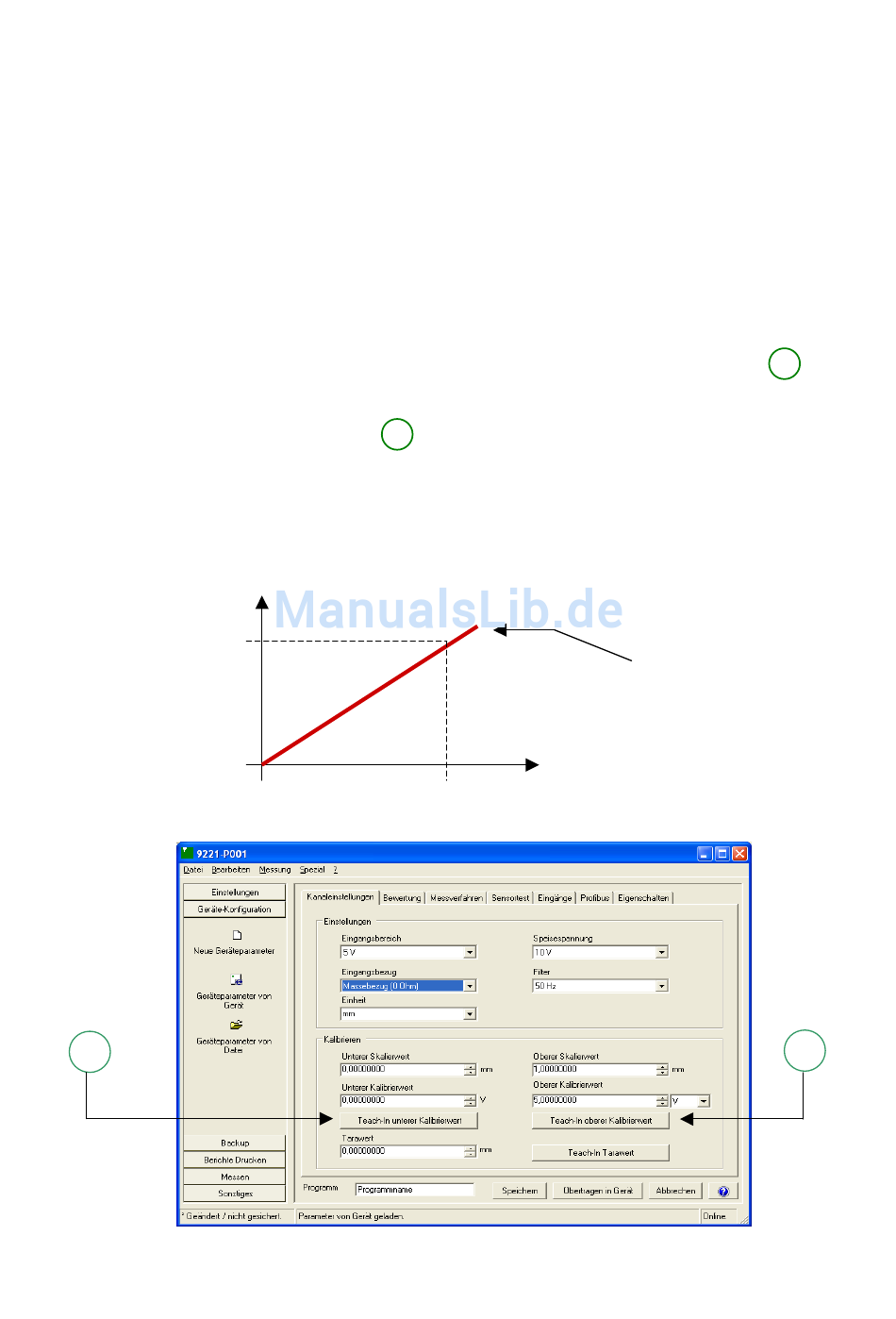

Weg S
[mm]
100
idealisierte
Sensorabgleichgerade
0
Wert in [V]
wird vom Gerät einge-
Teach-IN-Wert 1 Teach-IN-Wert 2
messen
B
A
