Kalibrieren mit Shuntwiderstand

Hinweis:
Shuntkalibrieren ist die ungenauste der vier angebotenen Kalibriermethoden.
Wählen Sie diese nur, wenn keine anderen Hilfsmittel zur Verfügung stehen. Al-
lerdings kann diese Methode sehr gut dazu verwendet werden, die Messkette von
Zeit zu Zeit elektrisch zu überprüfen.
Justage
Bei diesem Verfahren wird per Menü ein wählbarer Shuntwiderstand an einen
Brückenwiderstand der DMS-Vollbrücke geschaltet und diese damit gezielt ver-
stimmt (Kalibriersprung). Der Wert dieses Shunts und der dazugehörige Kalibrier-
sprung wird dem Protokoll des Sensors entnommen und unter dem Menü-Punkt

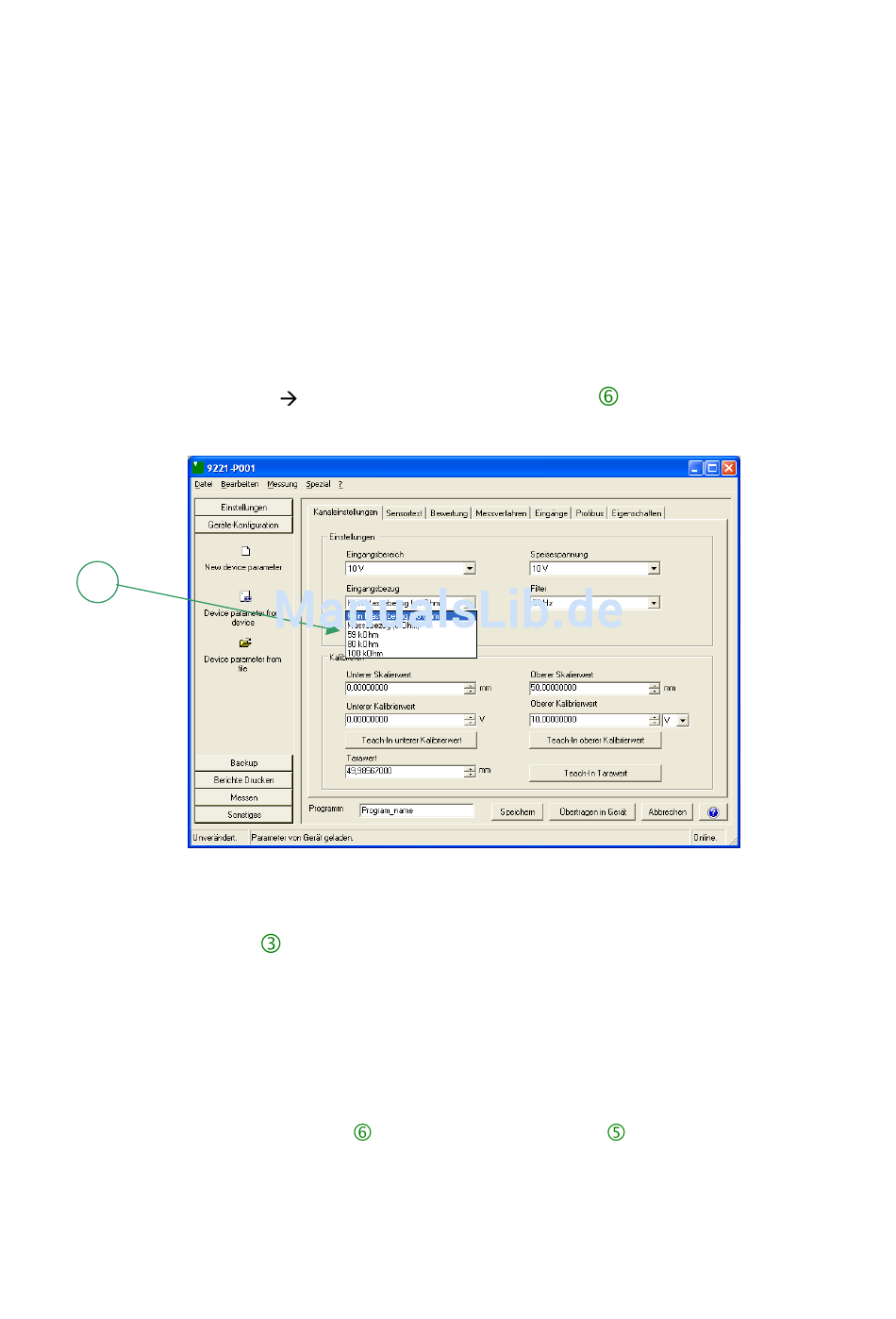

„Kanaleinstellungen
Den gewünschten Shuntwiderstand finden Sie unter Kanaleinstellungen.
6
Geben Sie den „Unteren Skalenwert" des Sensor-Messbereichs ein. In der Regel
wird das der Nullpunkt des Sensors sein (z.B. 0,0000). Dieser Wert wird dem
„Unteren Kalibrierwert" zugeordnet. Diese Angabe kann eingelernt oder direkt aus
dem Prüfprotokoll
Geben Sie den „Oberen Skalenwert" des Sensor-Messbereichs ein.
Beispielrechnung
Gegeben: Kalibriersprung
Kalibrierwiderstand
Oberer Skalenwert = -------- ---------------------------------- ---------
Oberer Skalenwert = -------------------------------------------------------- = 84,978174 N
Eingangsbezug" gewählt (siehe
eingegeben werden.
= 0,8955 mV / V
= 100 kΩ
Messbereichsendwert x Kalibriersprung
Kennwert
100 N x 0,8955 mV / V
1,0538 mV / V
