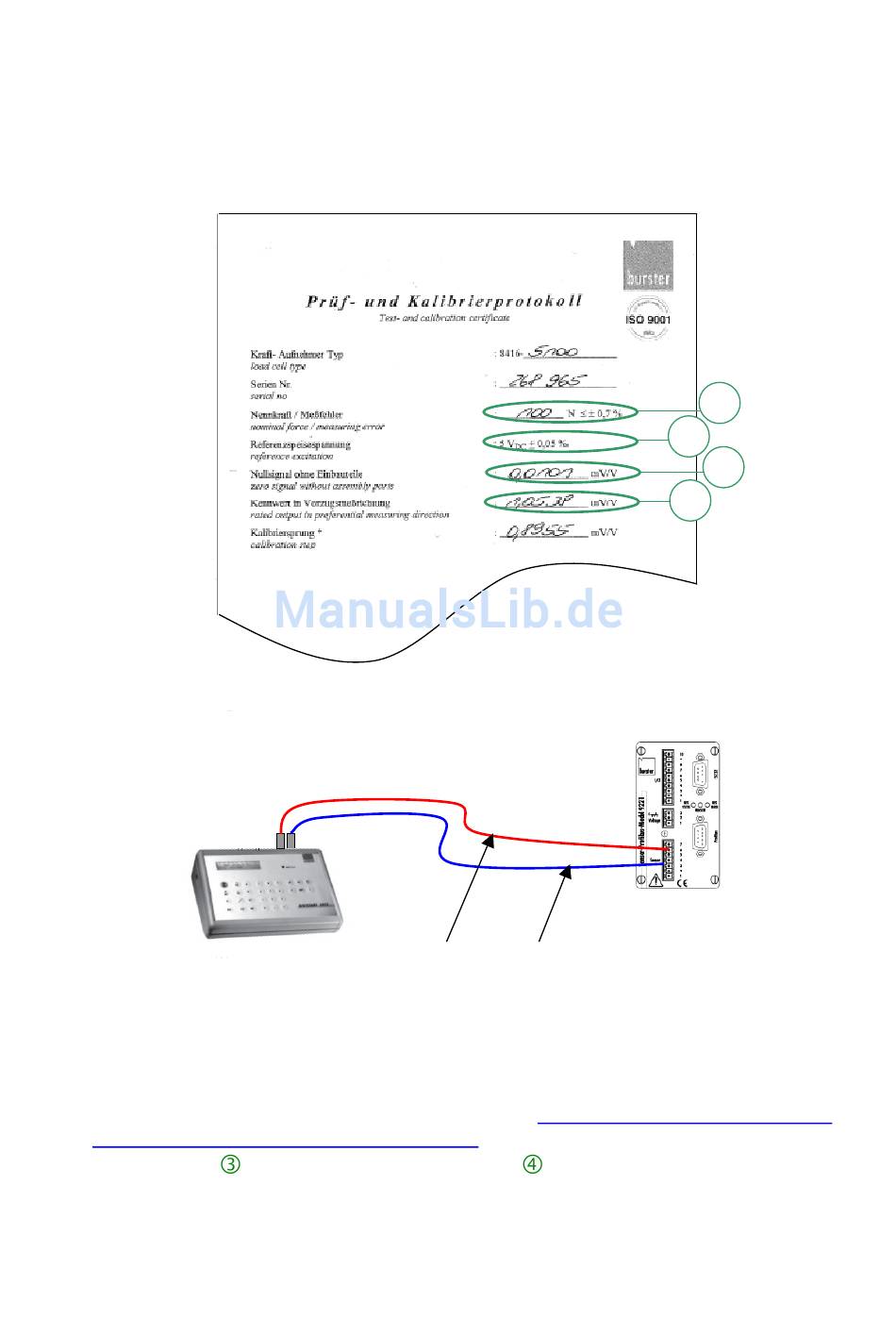

6.9.1.3.3. Kalibrierung mit Präzisions-Spannungsquelle
Dieses Verfahren kann bei allen spannungsgebenden Sensoren angewendet
werden, z. B. bei DMS-, Potentiometrische-, Transmitter- und Normsignal-
Sensoren. Der Sensor wird durch eine Präzisionsspannungsquelle simuliert.
1
2
3
*
4
Durch Einlernen (TEACH-IN-Verfahren)
+ Signal - Signal
Präzisions-Spannungsquelle
z.B. Typ 4422
Der Kalibriervorgang ist identisch mit dem unter „6.9.1.3.1. Kalibrierung mit physi-
kalischer Größe durch Teach-In-Verfahren" beschriebenen. Lediglich der „Untere
*
Kalibrierwert" und der „Obere Kalibrierwert" werden mit der Präzisions-
Spannungsquelle simuliert.
Seite 28 von 83
Stand: 27.01.06
