6.9.1.3.2.

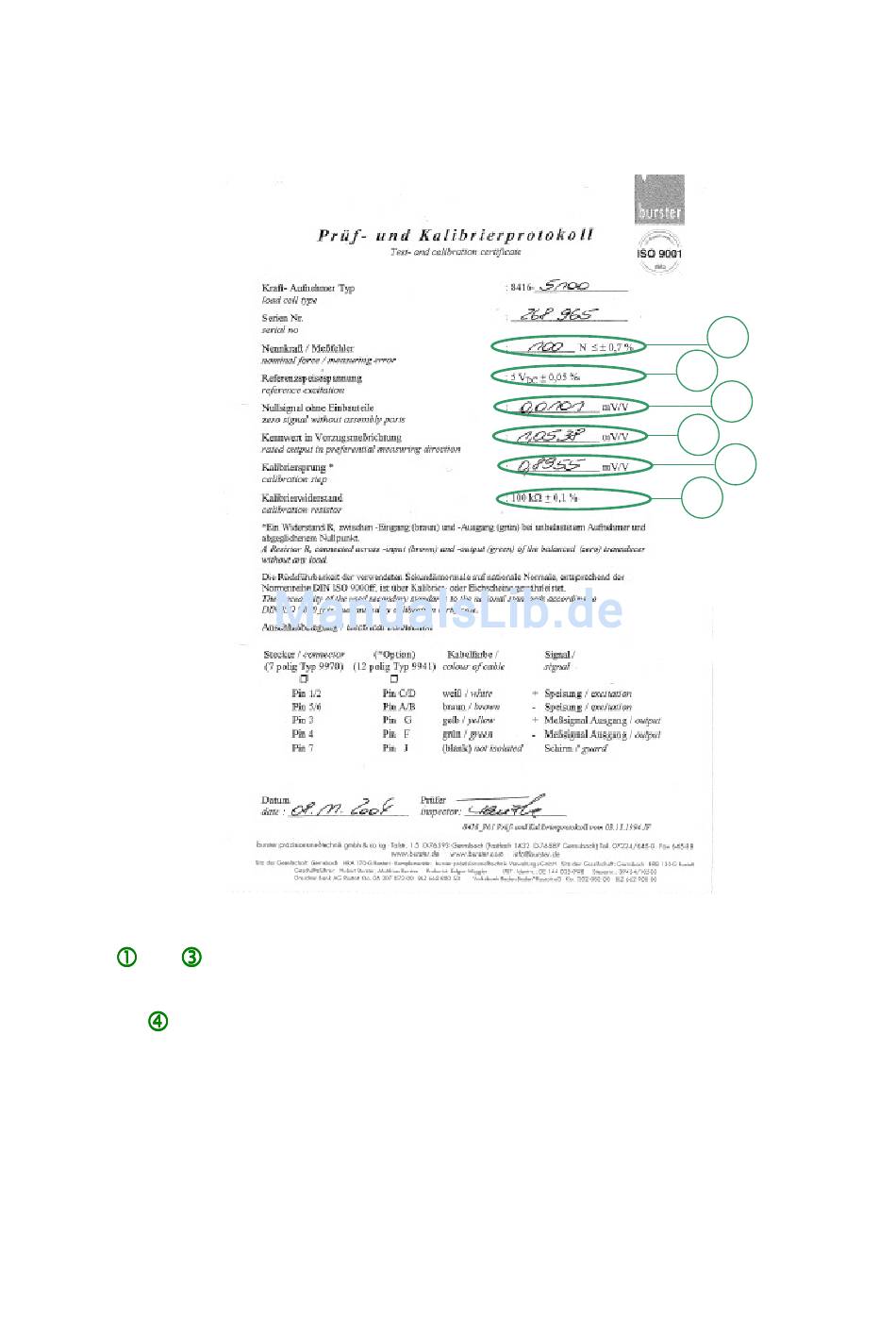

Kalibrierung mit Hilfe von Sensor-, Prüf- und Kalibrierprotokoll
Bei diesem Verfahren handelt es sich um eine direkte Eingabe der Sensordaten
in das Sensor-Profibus-Modul aus dem Prüf -und Kalibrierprotokoll. Alle erforder-
lichen Kalibrierdaten können aus dem Protokoll entnommen werden.
Zu den Werten:
...
Diese Werte werden aus dem Prüf- und Kalibrierprotokoll direkt
übernommen.
Dieser Wert muss wie folgt ausgerechnet werden:
Gegeben:
Kennwert in Vorzugsrichtung
Referenzspeisespannung
Gesucht:
Ausgangssignal bei 100 % Nennlast = Oberer Kalibrierwert
Kennwert in Vorzugsrichtung x Referenzspeisespannung = Oberer
Kalibrierwert
hier:
1,0538 mV/V x 5 V = 5,269 mV
Seite 26 von 83
= 1,0538 mV/V
= 5 V
1
2
3
4
5
6
Stand: 27.01.06
