Optionen

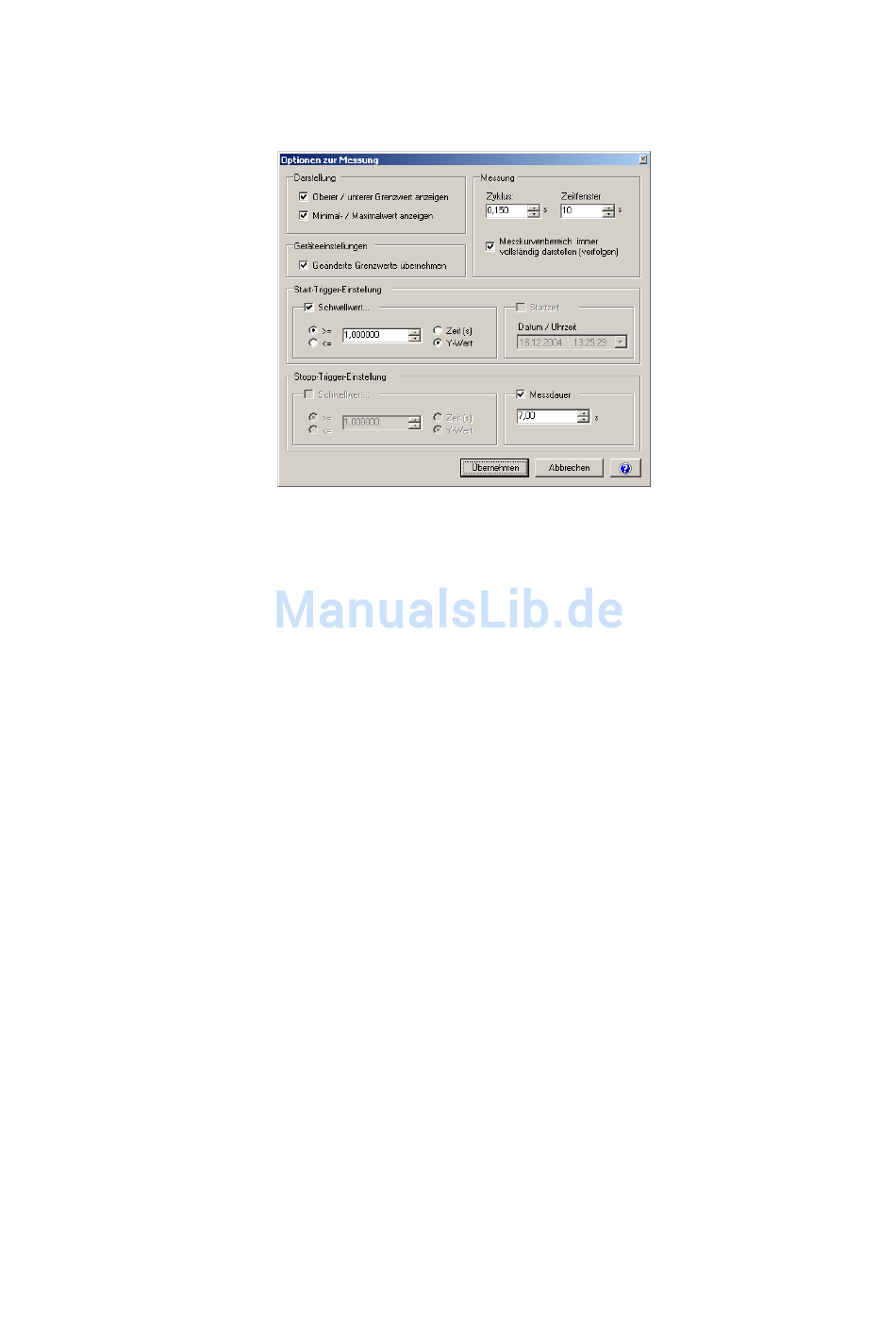

Erweiterte Optionen zur Testmessung erscheinen, wenn Sie die Taste „Optionen"
betätigen.
Darstellung
Die grafische Anzeige des oberen und unteren Grenzwertes sowie des Minimal-
und Maximalwertes während der Testmessung kann hier aktiviert / deaktiviert
werden.
Die Darstellung erfolgt anhand gestrichelten Linien im Grafen.
Geräteeinstellung
Beim Beenden der Testmessung kann definiert werden, ob geänderte Grenzwer-
te während der Testmessung übernommen oder verworfen werden.
Messung
Für die Testmessung kann der Einlesezyklus der Messwerte und das angezeigte
Zeitfenster in der grafischen Anzeige eingestellt werden.
Ausserdem lässt sich auch die Weiterführung des Grafen zwischen „ständig ver-
folgend" und „komplettem Zyklus" umschalten.
Start-Trigger-Einstellung - Schwellwert
Als Start-Trigger kann ein Schwellwert auf der X- sowie Y-Achse definiert werden.
Die Messaufzeichnung beginnt erst beim Erreichen des Schwellwertes.
Start-Trigger-Einstellung - Startzeit
Für den Messstart kann eine Startzeit in Form von Datum und Uhrzeit eingestellt
werden. Achten Sie jedoch darauf, dass dieser Zeitpunkt nicht in der Vergangen-
heit liegt.
Beim Erreichen dieses Zeitpunktes beginnt die Messaufzeichnung.
Bei aktiviertem Startzeit-Trigger wird die aktuelle Uhrzeit im unteren Teil des Dia-
loges eingeblendet.
Stopp-Trigger-Einstellung – Schwellwert
Als Stopp-Trigger kann ein Schwellwert auf der X- sowie Y-Achse definiert wer-
den. Die Messaufzeichnung wird beim Erreichen dieses Schwellwertes beendet.
Stopp-Trigger-Einstellung – Messdauer
