6.
Inbetriebnahme und Test
6.1.

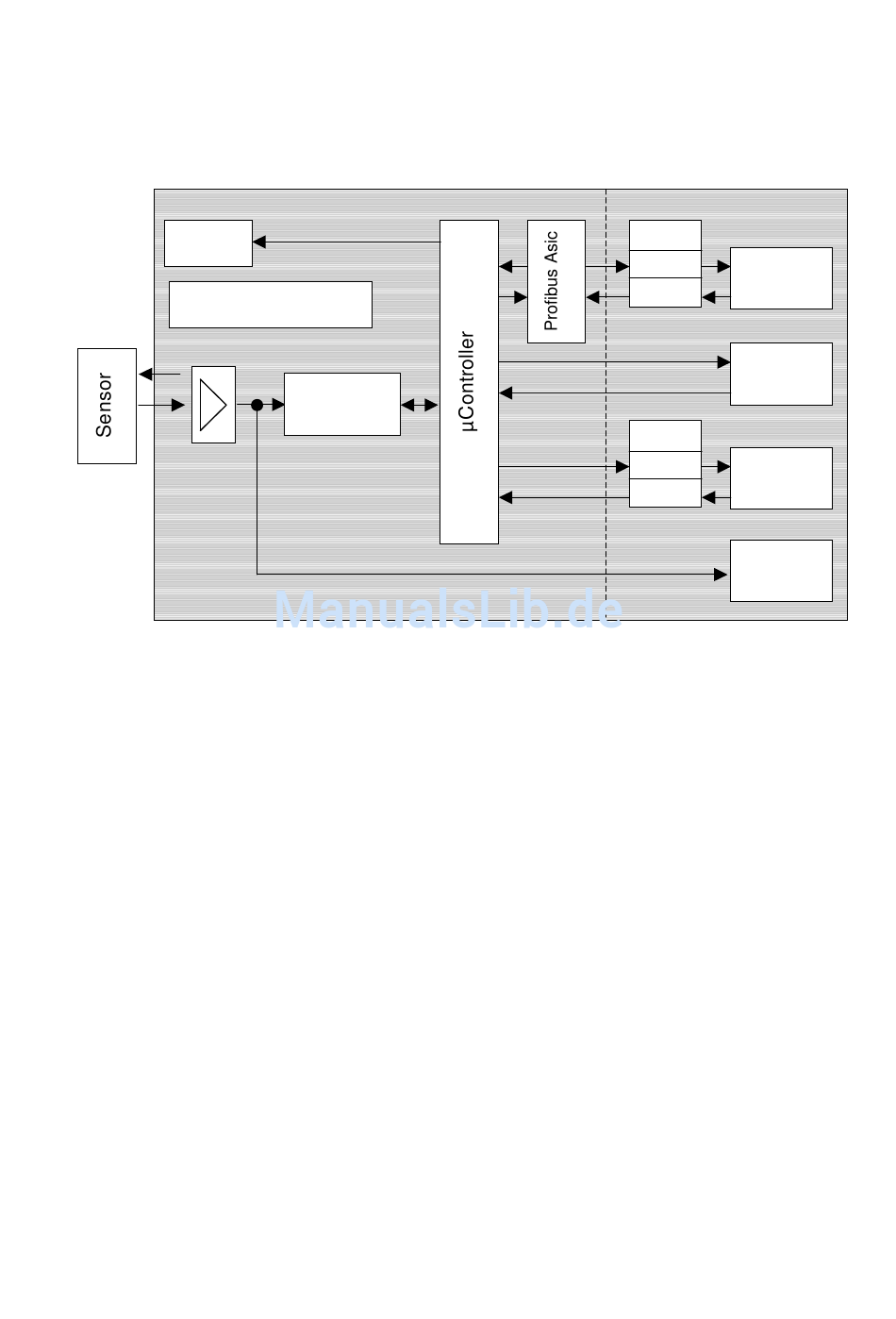

Blockschaltbild und interne Signalverarbeitung
LED´s
Spannungsversorgung
Die Signale werden je nach Art und Type des angeschlossenen Sensors vom
A/D-Wandler verstärkt und umgesetzt. Der A/D-Wandler digitalisiert alle an-
kommenden Signale mit einer Auflösung von 16 Bit. Der Analog-Multiplexer und
A/D-Wandler werden vom µProzessor gesteuert. Der A/D-Wandler besitzt einen
Verstärker mit verschiedenen Verstärkerstufen. Die Verstärkung und die damit
verbundene Genauigkeit and Auflösung des ermittelten Messwertes ergibt sich
aus der Wahl des Messbereiches. Zusätzlich besteht die Möglichkeit, eine arith-
metische Mittelung des Messsignals durch den Prozessor durchführen zu lassen.
Dies kann vom Anwender durch entsprechende Konfiguration des Sensormoduls
vorgegeben werden. Anschließend wird das Signal vom Prozessor linearisiert,
skaliert und in programmierbaren Einheiten für die Übertragung über Bus bereit-
gehalten. Zusätzlich überwacht der Prozessor den Messwert auf frei wählbare
Grenzewerte. Die Konfigurationsdaten, Linearisierungs- und Skalierungsdaten,
etc., die der µProzessor benötigt, sind nullspannungssicher in einem EEPROM
hinterlegt.
6.2.
Auspacken des Gerätes
Prüfen Sie das Gerät auf Beschädigungen. Sollte der Verdacht auf einen Trans-
portschaden bestehen, benachrichtigen Sie den Zusteller innerhalb von 72 Stun-
den. Die Verpackung ist zur Überprüfung durch den Vertreter des Herstellers
und/oder Zustellers aufzubewahren.
Der Transport des Sensor-Profibus-Moduls darf nur in der Originalverpackung
oder in einer gleichwertigen Verpackung erfolgen.
A/D
Wandler
Seite 17 von 83
optical
RS 485
Interface
RS 232
Interface
optical
Digital
I/O
Monitor
Ausgang
Stand: 27.01.06
