6.10.

Signalverarbeitung

6.10.1.

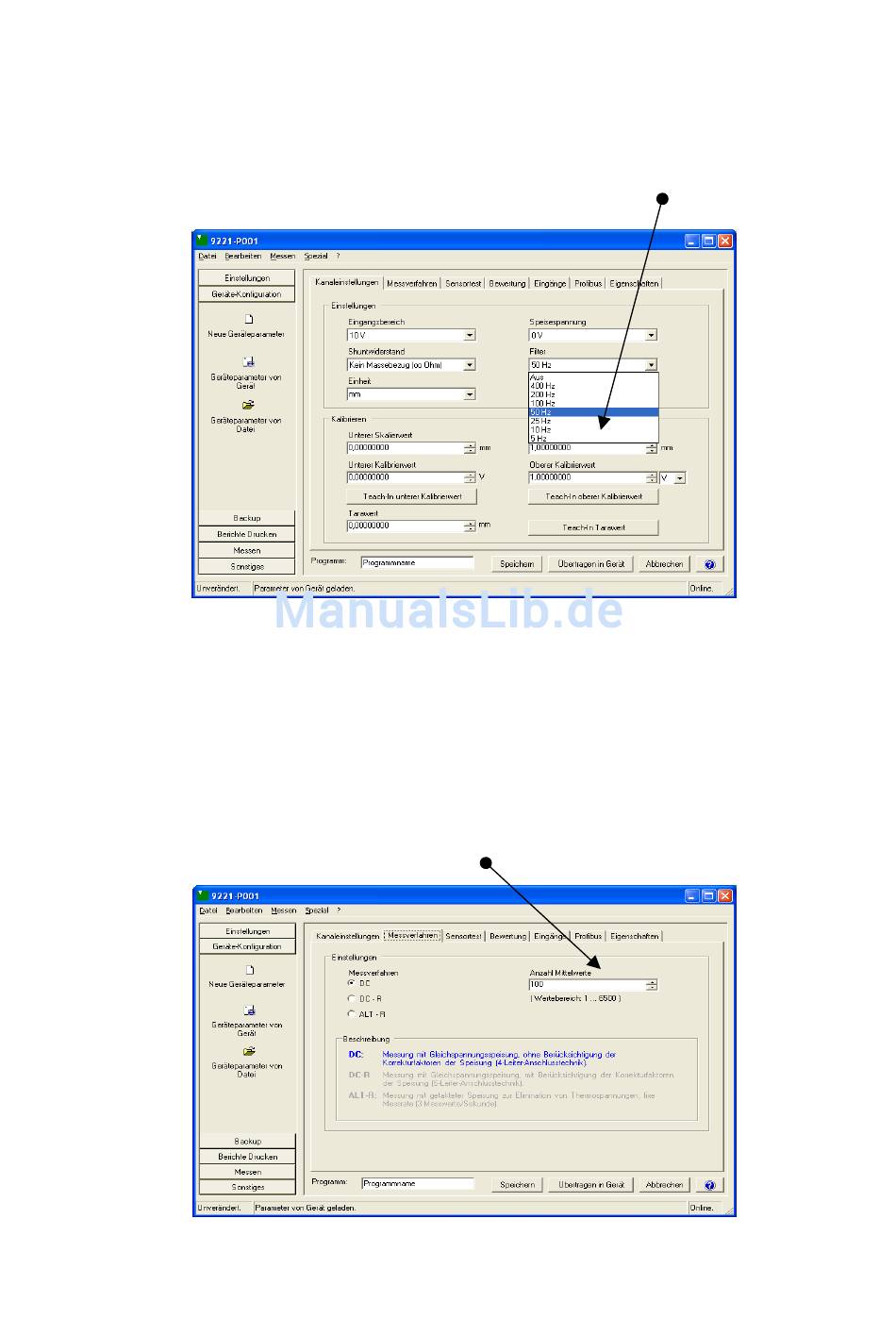

Messrate / Grenzfrequenz / Filter

Der A/D-Umsetzer digitalisiert jedes einzelne Signal mit einer Rate, die vom An-
wender vorgegeben werden kann. Die Filtereinstellmöglichkeiten sind auf die
Frequenzen von 5, 10, 25, 50, 100, 200, 400 Hz festgelegt.
6.10.2.

Mittelwertbildung

Die bei kleinen Signalen notwendige große Verstärkung der Signale bedingt na-
turgemäß auch einen höheren Rauschanteil. Um die Messgenauigkeit hier zu
erhöhen, kann vom Anwender eine Mittelwertbildung zur Signalaufbereitung ver-
wendet werden. Dieses Verfahren führt eine arithmetische Mittelung über mehre-
re Messwerte durch. Hierdurch wird zwar die Messrate geringer, die Auflösung
dafür aber erheblich gesteigert. Die Mittelungsdauer bzw. die Anzahl der Mitte-
lungen ist im Bereich von 1 ... 6500 frei wählbar. Daher kann die maximale Zeit
6,5 Sekunden eines übertragenen Messwertes betragen z. B. bei einer Einstel-
lung von 6500 Mittelwerten.
