5.1 Указания по допуску к эксплуатации UL
6 Ввод в эксплуатацию
6.1 Выравнивание
6.2 Проверка условий эксплуатации
8021182.1HT2/2023-02-13 | SICK
Возможны изменения без уведомления
UL: Только для использования в областях применения согласно NFPA 79. Эти устрой‐
ства должны быть защищены предохранителем 1 A, подходящим для 30 В постоян‐
ного тока.
Доступны адаптеры с соединительными кабелями, перечисленные UL.
Enclosure type 1.
Произведите выверку передатчика по одной оси с приемником. Выберите такую
позицию, чтобы красный луч излучателя попадал на приёмник. Совет: в качестве
вспомогательного устройства для юстировки используйте лист белой бумаги или отра‐
жатель. Передатчик должен иметь свободную траекторию до приёмника, нахождение
объектов на пути луча не допускается
чтобы оптические отверстия (лицевые панели) датчиков были совершенно свобод‐
ными.
Произведите выверку передатчика по одной оси с приемником. Выберите такую
позицию, чтобы инфракрасный луч (он не виден) попадал на приёмник. Правиль‐
ность выравнивания можно определить с помощью светодиодных индикаторов. См.
рисунок 3 и таблица 3. Излучатель должен иметь свободную траекторию до приём‐
ника, нахождение объектов на пути луча не допускается. Необходимо следить за тем,
чтобы оптические отверстия (лицевые панели) датчиков были совершенно свобод‐
ными.

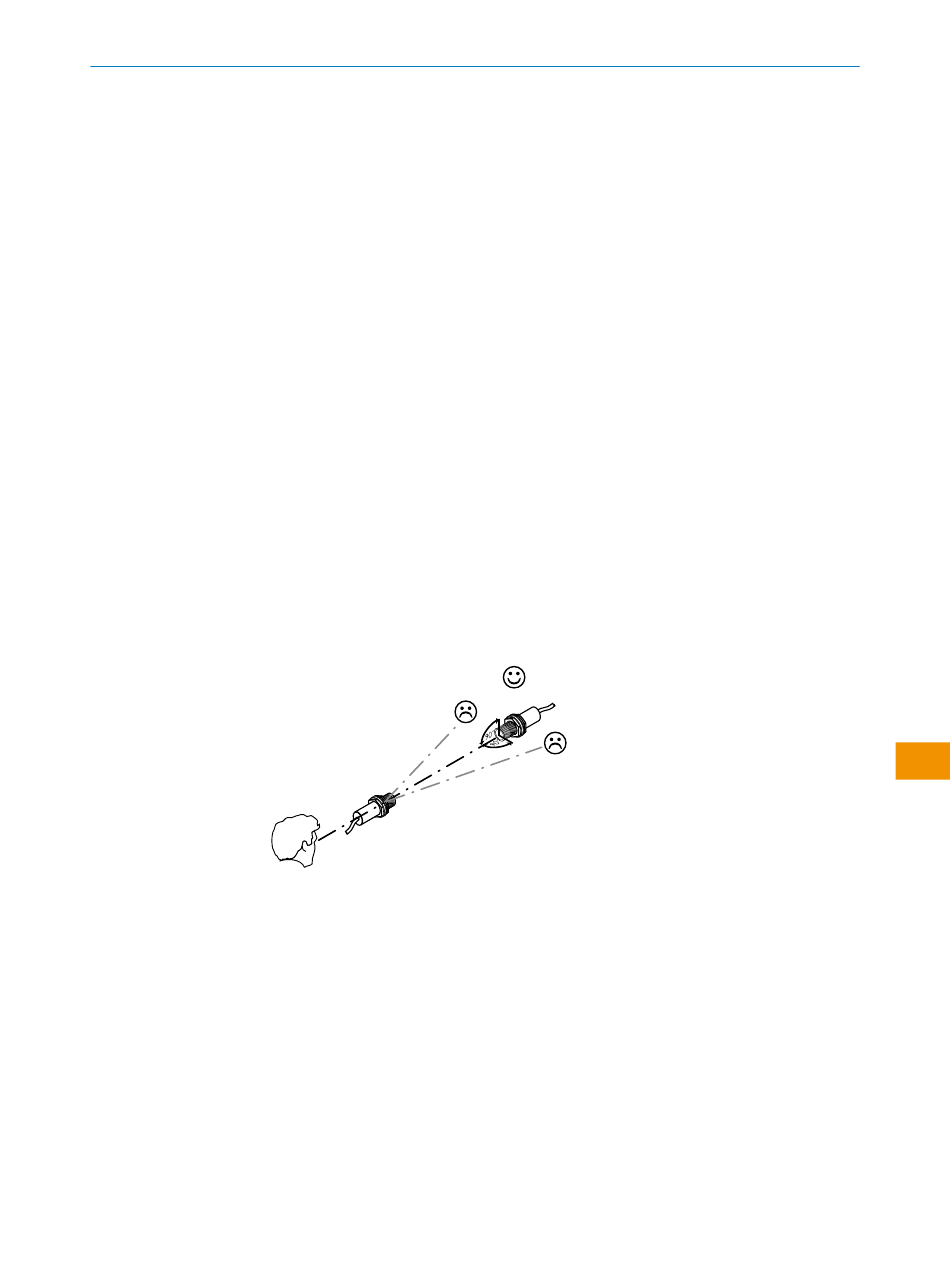

Рисунок 3: Выравнивание
Учёт условий применения: скорректировать дистанцию между передатчиком и при‐
ёмником с помощью соответствующей диаграммы
переключения, y = функциональный резерв).
При применении нескольких однолучевых фоторелейных барьеров, которые устана‐
вливаются рядом друг с другом, рекомендуется поменять местами передатчик и
приемник каждого второго однолучевого фоторелейного барьера или же выдержать
достаточное расстояние между однолучевыми фоторелейными барьерами. Таким
образом можно избежать взаимного воздействия
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
[см. рисунок 3]. Необходимо следить за тем,
[см. рисунок
[см. рисунок 2].
Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | GRSE18(S)V
