Komponenten

7 Komponenten
Übersicht Komponenten
5
4
4

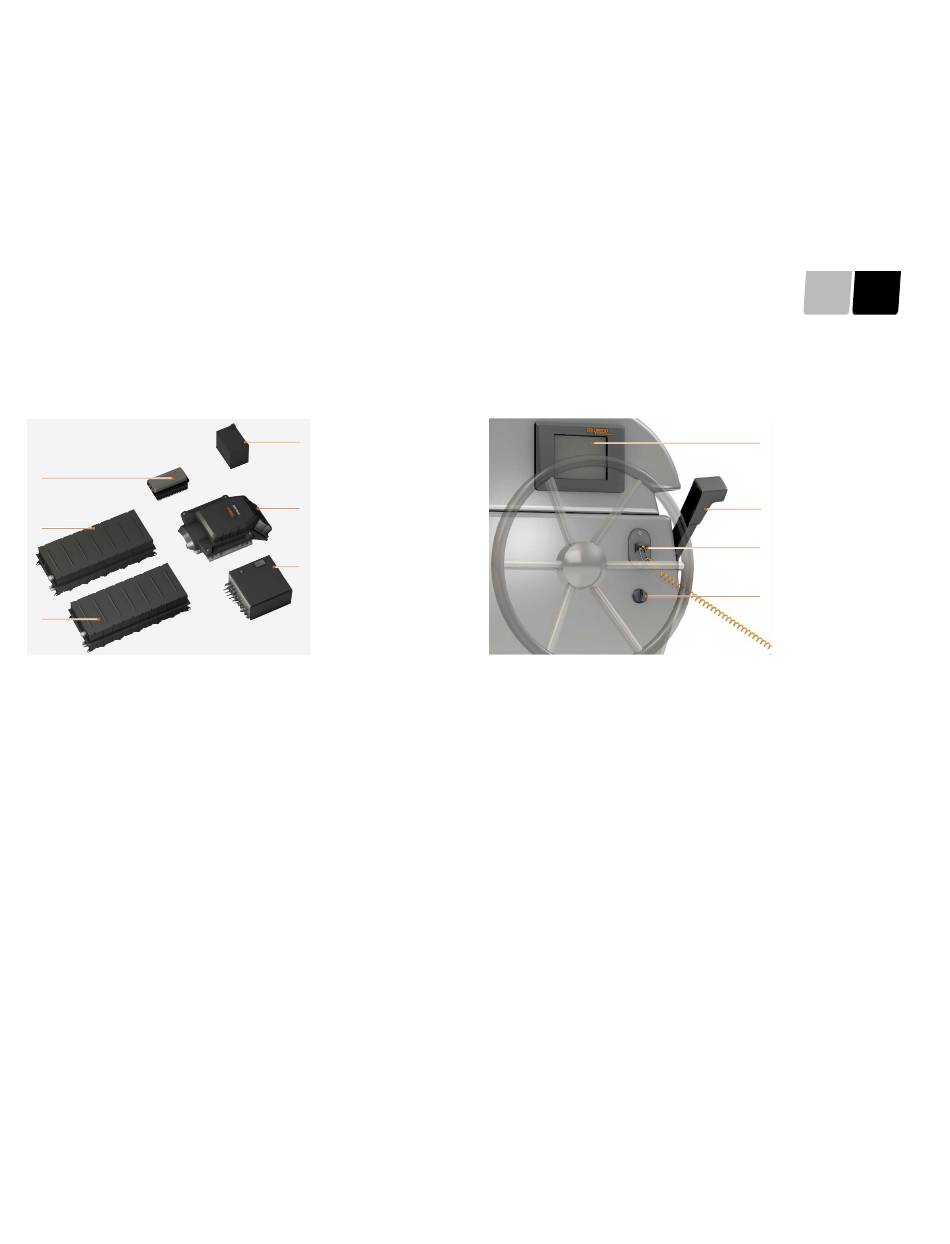

Abb. 2: Komponentenübersicht Deep Blue 40i / 80i
1 12 V-Batterie zum Einschalten der Hochvolt-Batterien und zur Versorgung des
12 V-Netzes
2
Innenborder mit elektrischem Motor und Leistungselektronik
3 Connection Box zur Verschaltung der DEEP BLUE Komponenten
4 Hochvolt-Batterien zur Energieversorgung des Motors mit Anschluss für das
Venting-System zur Entlüftung der Hochvolt-Batterien
5
Ladegerät zum Aufladen des DEEP BLUE Systems am Wechselstromnetz im Ha-
fen
All manuals and user guides at all-guides.com
1
2
3
Übersicht Bedienelemente
Abb. 3: Bedienelemente
1 Bordcomputer mit Touchscreen-Display
2
Elektronischer Gashebel mit verriegelter Neutralposition
3 Not-Stopp Schalter
4 Schlüsselschalter mit Schlüssel
EN DE
1
2
3
4
Seite 15 / 92
