EINSTELLUNG DER PARAMETER ZUSATZZONE

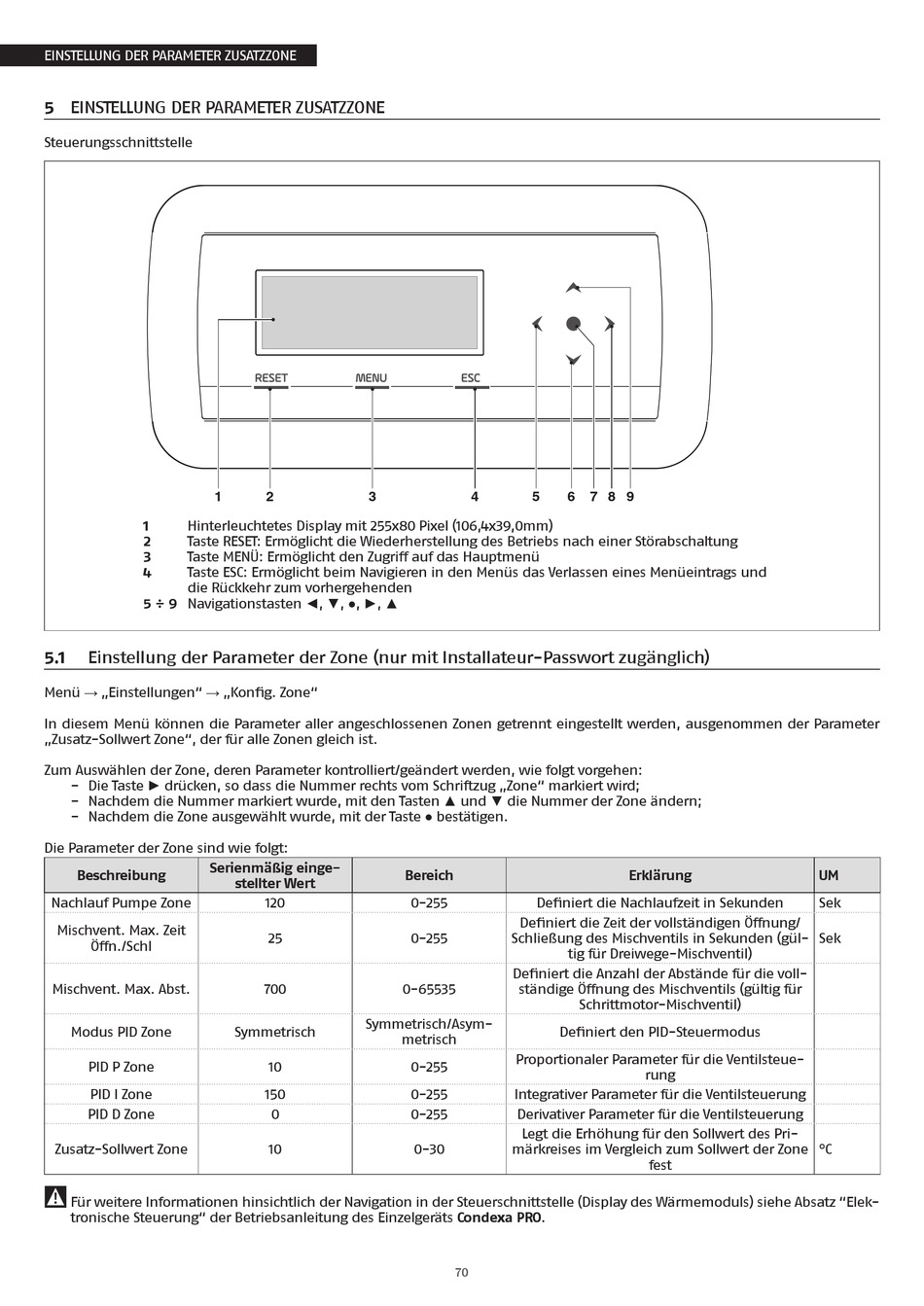

5 EINSTELLUNG DER PARAMETER ZUSATZZONE
Steuerungsschnittstelle
1
1 Hinterleuchtetes Display mit 255x80 Pixel (106,4x39,0mm)
2 Taste RESET: Ermöglicht die Wiederherstellung des Betriebs nach einer Störabschaltung
3 Taste MENÜ: Ermöglicht den Zugriff auf das Hauptmenü
4 Taste ESC: Ermöglicht beim Navigieren in den Menüs das Verlassen eines Menüeintrags und
die Rückkehr zum vorhergehenden
5 ÷ 9 Navigationstasten ◄, ▼, ●, ►, ▲
5.1 Einstellung der Parameter der Zone (nur mit Installateur-Passwort zugänglich)
Menü → „Einstellungen" → „Konfig. Zone"
In diesem Menü können die Parameter aller angeschlossenen Zonen getrennt eingestellt werden, ausgenommen der Parameter
„Zusatz-Sollwert Zone", der für alle Zonen gleich ist.
Zum Auswählen der Zone, deren Parameter kontrolliert/geändert werden, wie folgt vorgehen:
− Die Taste ► drücken, so dass die Nummer rechts vom Schriftzug „Zone" markiert wird;
− Nachdem die Nummer markiert wurde, mit den Tasten ▲ und ▼ die Nummer der Zone ändern;
− Nachdem die Zone ausgewählt wurde, mit der Taste ● bestätigen.
Die Parameter der Zone sind wie folgt:
Serienmäßig einge-
Beschreibung
Nachlauf Pumpe Zone
Mischvent. Max. Zeit
Öffn./Schl
Mischvent. Max. Abst.
Modus PID Zone
PID P Zone
PID I Zone
PID D Zone
Zusatz-Sollwert Zone
9
Für weitere Informationen hinsichtlich der Navigation in der Steuerschnittstelle (Display des Wärmemoduls) siehe Absatz "Elek-
tronische Steuerung" der Betriebsanleitung des Einzelgeräts Condexa PRO.
2 3
Bereich
stellter Wert
120
25
700 0-65535
Symmetrisch/Asym-
Symmetrisch
metrisch
10
150
0
10
4 5 6
0-255 Definiert die Nachlaufzeit in Sekunden
Definiert die Zeit der vollständigen Öffnung/
0-255 Schließung des Mischventils in Sekunden (gül-
tig für Dreiwege-Mischventil)
Definiert die Anzahl der Abstände für die voll-
ständige Öffnung des Mischventils (gültig für
Schrittmotor-Mischventil)
Definiert den PID-Steuermodus
Proportionaler Parameter für die Ventilsteue-
0-255
0-255 Integrativer Parameter für die Ventilsteuerung
0-255 Derivativer Parameter für die Ventilsteuerung
Legt die Erhöhung für den Sollwert des Pri-
0-30 märkreises im Vergleich zum Sollwert der Zone
70
7 8 9 10
Erklärung
rung
fest
UM
Sek
Sek
°C
