KONFIGURATION DER PRINZIPSCHALTPLÄNE
− Zonenfühler (S2)
Dies ist für die Einstellung und Steuerung einer zusätzlichen direkten Zone, die vom "Depending" thermischen Modul in
Kombination mit der Zonenpumpe (P2) gesteuert wird, erforderlich.
Der Zonensensor kann in Kombination mit der Zonenpumpe (P2) und dem Mischventil (V2) für die Einstellung und
Steuerung einer zusätzlichen Mischzone verwendet werden.
Der Zonensensor (S2), die Zonenpumpe (P2) und das ggf. vorhandene Mischventil (V2) müssen mit dem "Depending"
thermischen Modul, das über Bus mit dem "Managing" thermischen Modul dialogiert, verbunden sein.
DEPENDING
PC
− Zonenfühler (S3)
Ist für die Regelung und die Kontrolle einer direkten Zusatzzone in Kombination mit der elektronischen Zonen-
Steuervorrichtung (ZM) und der Zonen-Umwälzpumpe (P3) vorgesehen.
Der Zonenfühler kann für die Regelung und die Kontrolle einer gemischten Zusatzzone in Kombination mit der
elektronischen Zonen-Steuervorrichtung (ZM) und der Zonen-Umwälzpumpe (P3) sowie dem Mischventil (V3) eingesetzt
werden.
Der Zonenfühler (S3), die Umwälzpumpe (P3) und das eventuelle Mischventil (V3) müssen an die elektronische Zonen-
Steuervorrichtung (ZM) angeschlossen sein, die über Bus mit dem „Managing"-Wärmemodul kommuniziert.
DEPENDING DEPENDING
PC

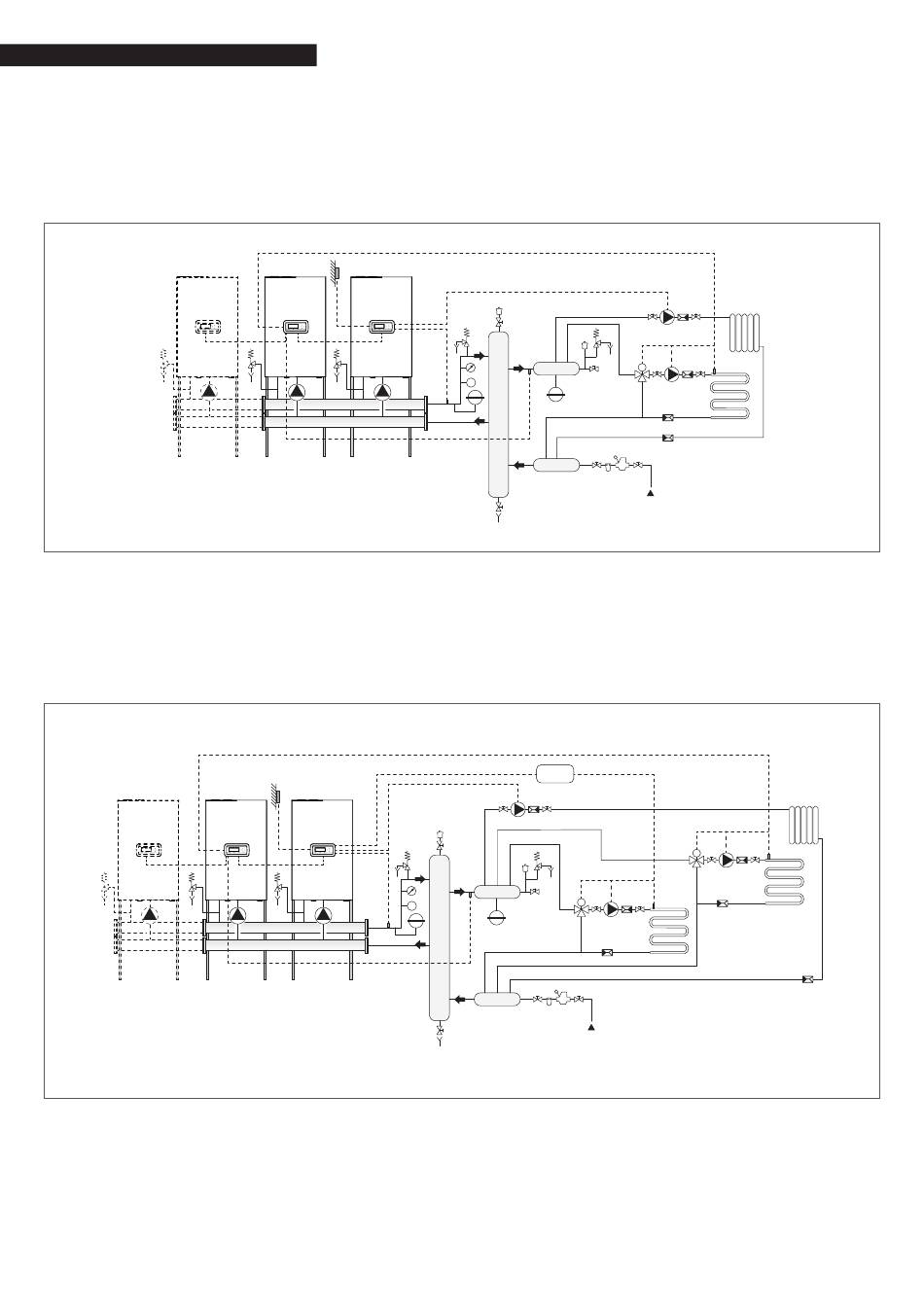

Für die Herstellung der elektrischen Anschlüsse siehe Schaltpläne der gewählten Anlage.
Für die Bus-Anschlussweise siehe Kapitel "Systemsteuerung".
