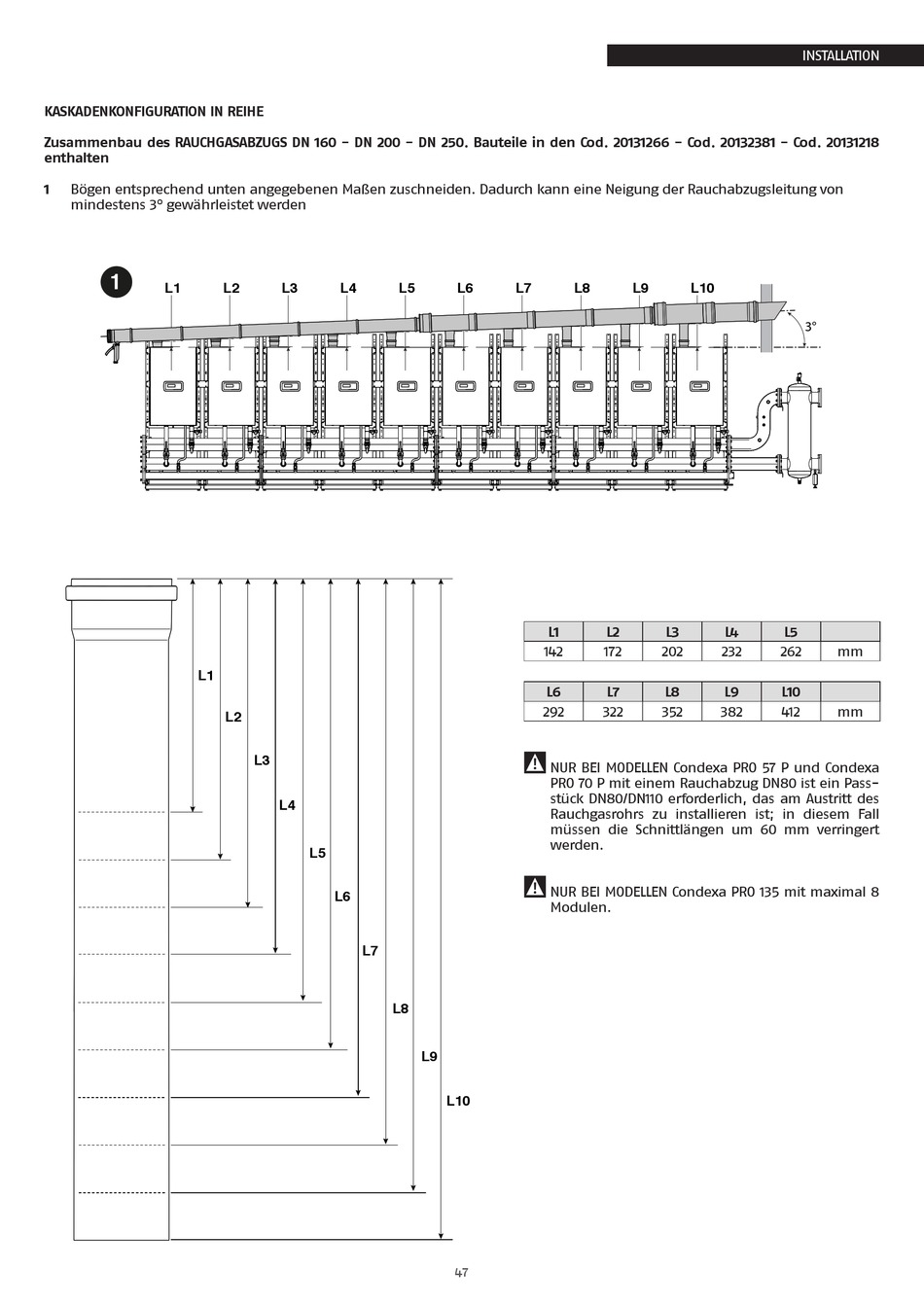

KASKADENKONFIGURATION IN REIHE
Zusammenbau des RAUCHGASABZUGS DN 160 - DN 200 - DN 250. Bauteile in den Cod. 20131266 - Cod. 20132381 - Cod. 20131218
enthalten
1
Bögen entsprechend unten angegebenen Maßen zuschneiden. Dadurch kann eine Neigung der Rauchabzugsleitung von
mindestens 3° gewährleistet werden
1
L1
L1
L2 L3 L4
L2
L3
L4
L5
L6
L7
L8
L5 L6 L7
L1
142
L6
292
9
NUR BEI MODELLEN Condexa PRO 57 P und Condexa
PRO 70 P mit einem Rauchabzug DN80 ist ein Pass-
stück DN80/DN110 erforderlich, das am Austritt des
Rauchgasrohrs zu installieren ist; in diesem Fall
müssen die Schnittlängen um 60 mm verringert
werden.
9
NUR BEI MODELLEN Condexa PRO 135 mit maximal 8
Modulen.
L9
L10
47
L8 L9 L10
L2 L3 L4
172 202 232
L7 L8 L9
322 352 382
INSTALLATION
3°
L5
262 mm
L10
412 mm
