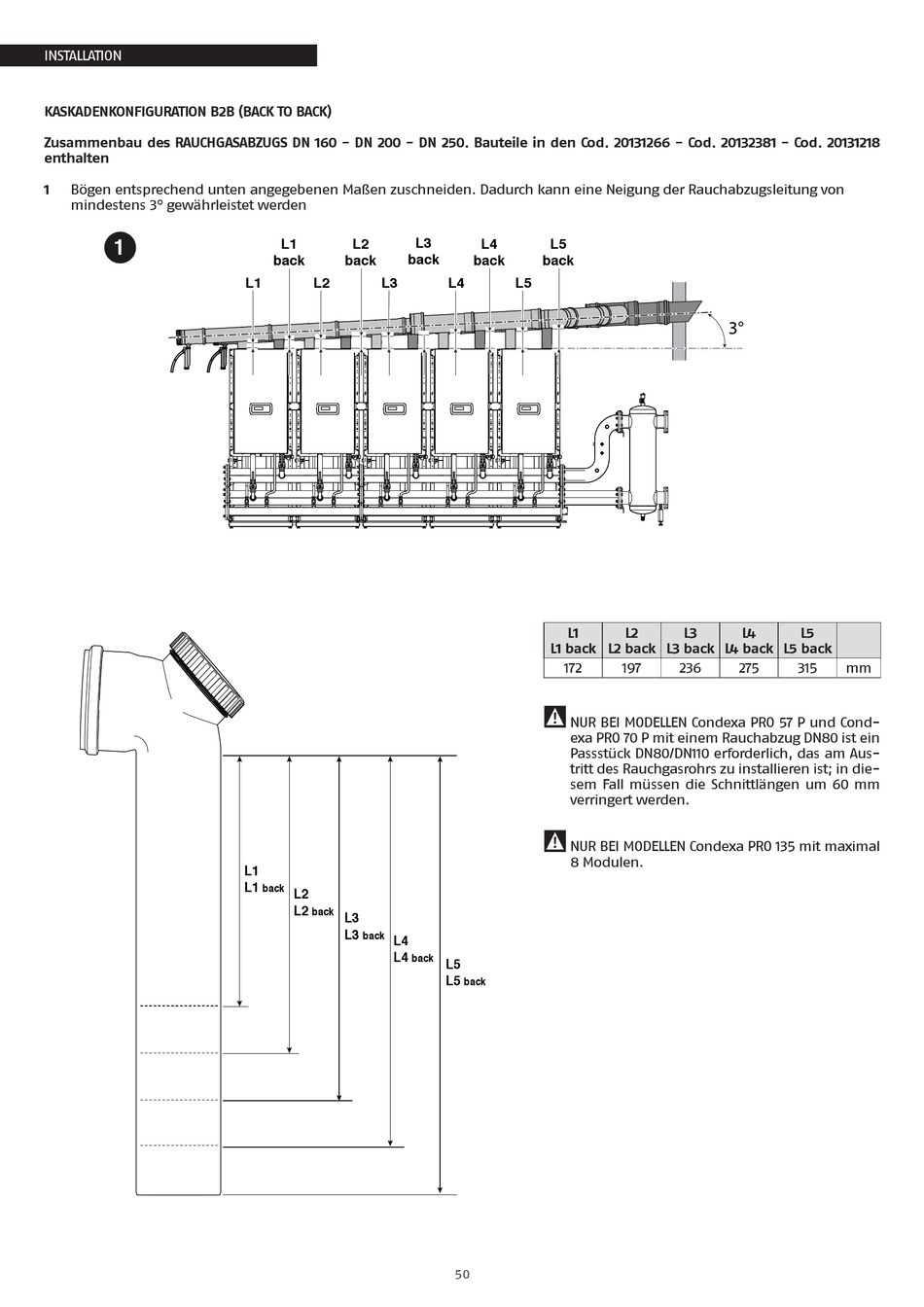

INSTALLATION
KASKADENKONFIGURATION B2B (BACK TO BACK)
Zusammenbau des RAUCHGASABZUGS DN 160 - DN 200 - DN 250. Bauteile in den Cod. 20131266 - Cod. 20132381 - Cod. 20131218
enthalten
1
Bögen entsprechend unten angegebenen Maßen zuschneiden. Dadurch kann eine Neigung der Rauchabzugsleitung von
mindestens 3° gewährleistet werden
1
L3
L1 L2
back
back back
L1
L2 L3
L1
L1
back
L2
L2
back
L3
L3
back
L4
L4
back
L4 L5
back back
L4 L5
L1
L1 back L2 back
172
9
NUR BEI MODELLEN Condexa PRO 57 P und Cond-
exa PRO 70 P mit einem Rauchabzug DN80 ist ein
Passstück DN80/DN110 erforderlich, das am Aus-
tritt des Rauchgasrohrs zu installieren ist; in die-
sem Fall müssen die Schnittlängen um 60 mm
verringert werden.
9
NUR BEI MODELLEN Condexa PRO 135 mit maximal
8 Modulen.
L5
L5
back
50
3°
L2 L3 L4
L3 back L4 back L5 back
197 236 275
L5
315 mm
