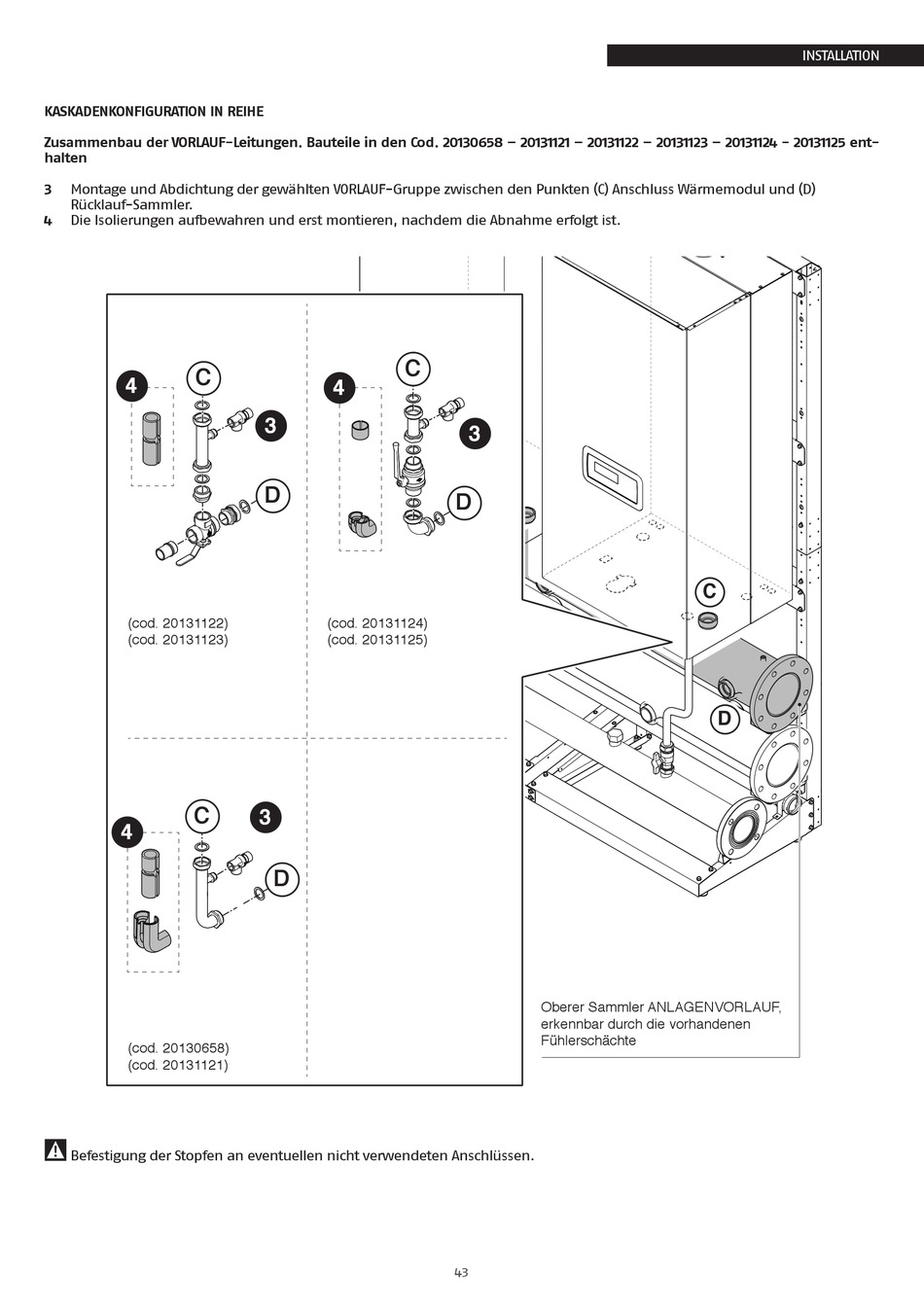

KASKADENKONFIGURATION IN REIHE
Zusammenbau der VORLAUF-Leitungen. Bauteile in den Cod. 20130658 – 20131121 – 20131122 – 20131123 – 20131124 - 20131125 ent-
halten
3
Montage und Abdichtung der gewählten VORLAUF-Gruppe zwischen den Punkten (C) Anschluss Wärmemodul und (D)
Rücklauf-Sammler.
4
Die Isolierungen aufbewahren und erst montieren, nachdem die Abnahme erfolgt ist.
C
4
(cod. 20131122)
(cod. 20131123)
C
4
(cod. 20130658)
(cod. 20131121)
9
Befestigung der Stopfen an eventuellen nicht verwendeten Anschlüssen.
C
4
3
D
(cod. 20131124)
(cod. 20131125)
3
D
3
D
Oberer Sammler ANLAGENVORLAUF,
erkennbar durch die vorhandenen
Fühlerschächte
43
INSTALLATION
C
D
