ZUBEHÖR-ANSCHLÜSSE ZUSATZZONE
SAFETY ROOM FLOW
BUS
THERMOSTAT THERMOSTAT SENSOR
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
P3 Umwälzpumpe Zone 3 (Niedrigtemperatur) (12-13-14)
V3 Mischventil Zone 3 (9-10 Schließung; 10-11 Öffnung)
9
Einige elektrische Anschlüsse der Leistungsklemmleiste er-
füllen eine Doppelfunktion. Die Boiler-Umwälzpumpe PB
muss an die Klemmen 106-107 des als Managing konfigu-
rierten Wärmemoduls angeschlossen werden. Das 2-We-
ge-Ventil V1 jedes Wärmemoduls muss an die Klemmen 101-
102-103 angeschlossen werden, sowohl das als Managing
als auch die als Depending konfigurierten.

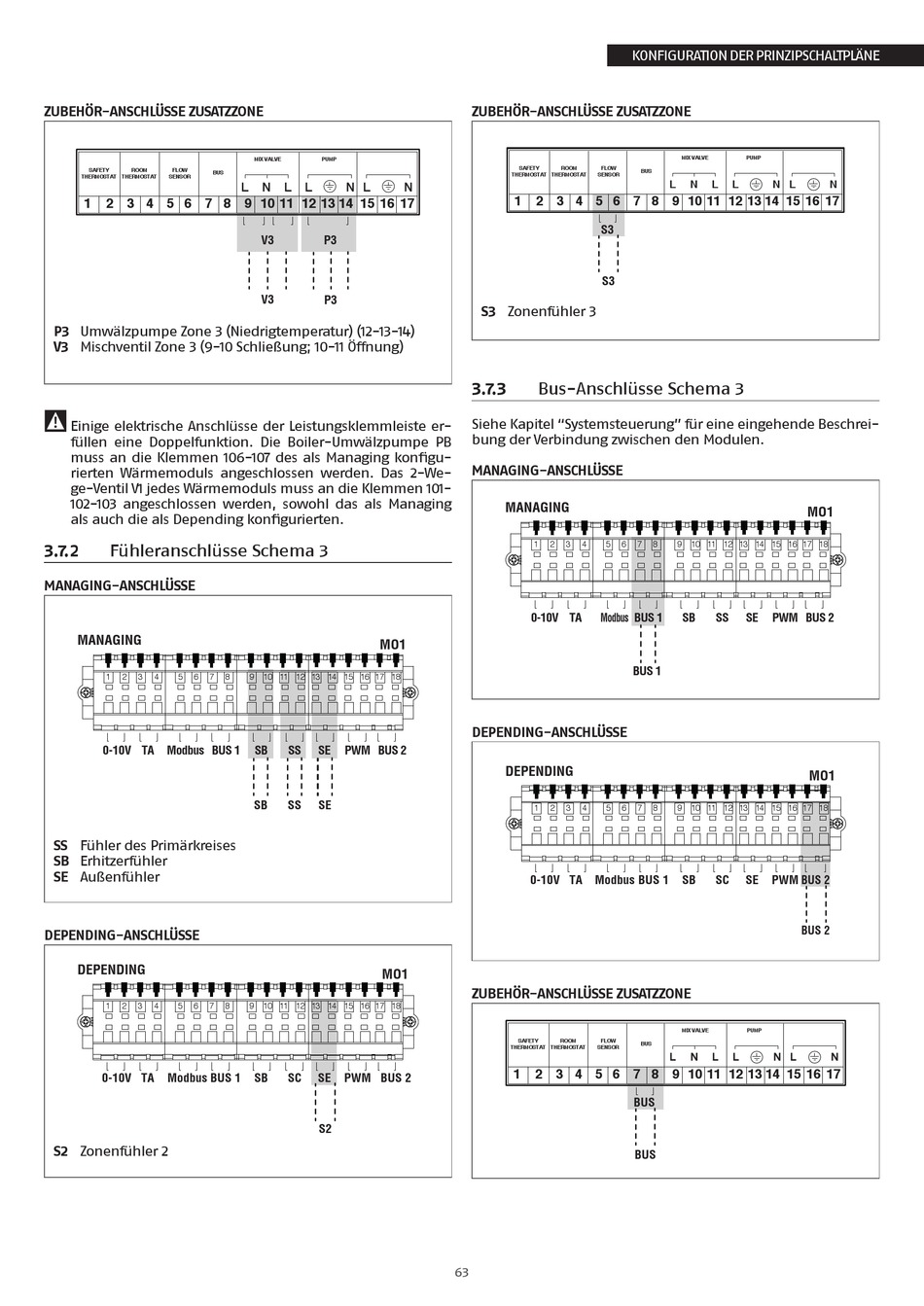

3.7.2 Fühleranschlüsse Schema 3
MANAGING-ANSCHLÜSSE
MANAGING
1 2 3 4 5 6 7
0-10V TA Modbus BUS 1
SS Fühler des Primärkreises
SB Erhitzerfühler
SE Außenfühler
DEPENDING-ANSCHLÜSSE
DEPENDING
1 2 3 4 5 6 7
0-10V TA Modbus BUS 1
S2 Zonenfühler 2
MIX VALVE PUMP
L N L L N L
V3 P3
V3
P3
MO1
8 9 10 11 12 13 14 15 16 17 18
SB SS SE PWM BUS 2
SB SS SE
MO1
8 9 10 11 12 13 14 15 16 17 18
SB SC SE PWM BUS 2
S2
ZUBEHÖR-ANSCHLÜSSE ZUSATZZONE
SAFETY ROOM
THERMOSTAT THERMOSTAT
N
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
S3 Zonenfühler 3
3.7.3 Bus-Anschlüsse Schema 3
Siehe Kapitel "Systemsteuerung" für eine eingehende Beschrei-
bung der Verbindung zwischen den Modulen.
MANAGING-ANSCHLÜSSE
MANAGING
1 2 3
0-10V TA
DEPENDING-ANSCHLÜSSE
DEPENDING
1 2 3
0-10V TA
ZUBEHÖR-ANSCHLÜSSE ZUSATZZONE
SAFETY ROOM
THERMOSTAT THERMOSTAT
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
63
KONFIGURATION DER PRINZIPSCHALTPLÄNE
MIX VALVE PUMP
FLOW
BUS
SENSOR
L N L L
S3
S3
4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
Modbus BUS 1 SB SS SE
BUS 1
4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
Modbus BUS 1 SB SC SE
MIX VALVE PUMP
FLOW
BUS
SENSOR
L N L L
BUS
BUS
N L N
MO1
PWM BUS 2
MO1
PWM BUS 2
BUS 2
N L N
