2.2
Zusammenbau der RAHMEN

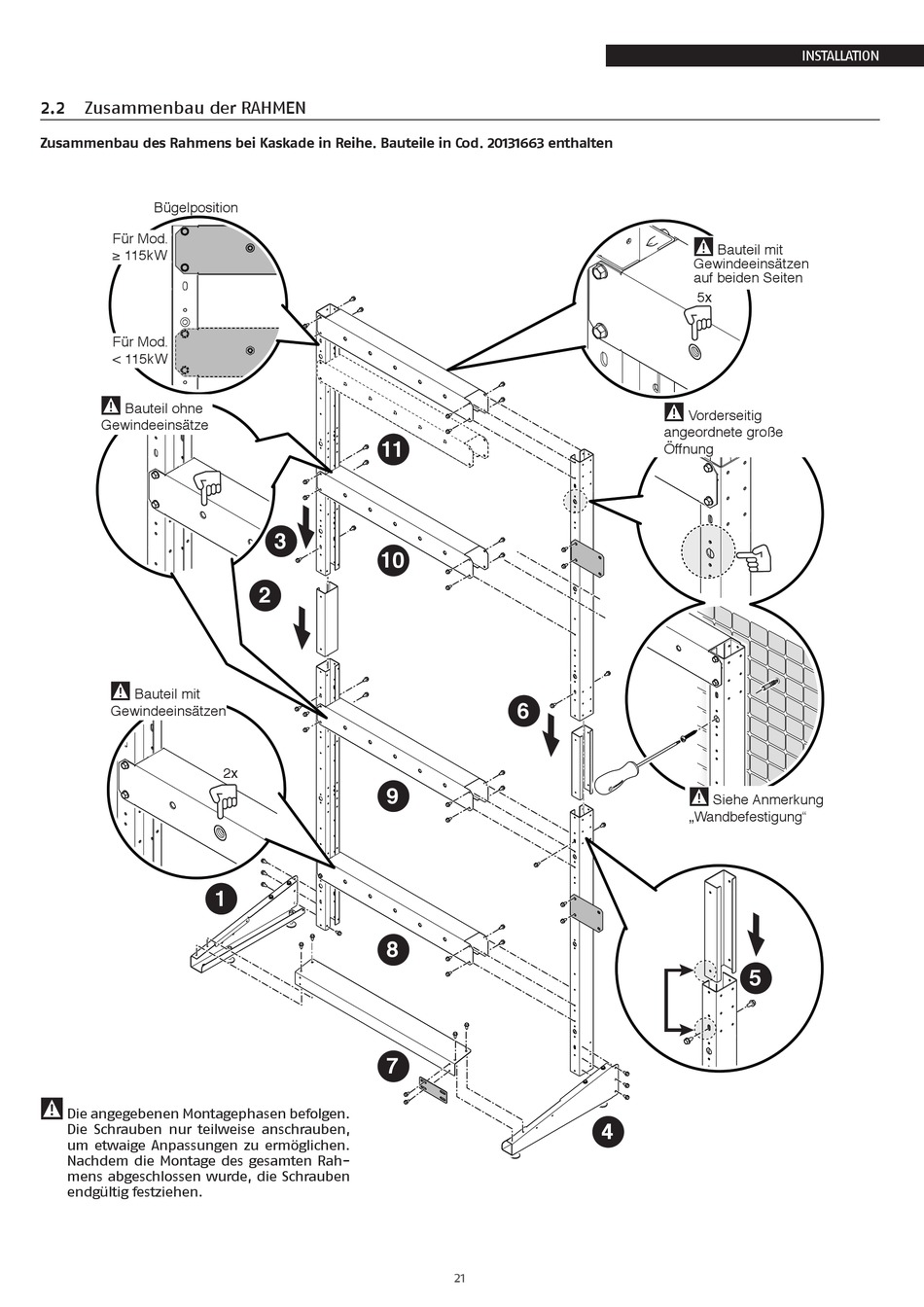

Zusammenbau des Rahmens bei Kaskade in Reihe. Bauteile in Cod. 20131663 enthalten
Bügelposition
Für Mod.
≥ 115kW
Für Mod.
< 115kW
9
Bauteil ohne
Gewindeeinsätze
9
Bauteil mit
Gewindeeinsätzen
1
9
Die angegebenen Montagephasen befolgen.
Die Schrauben nur teilweise anschrauben,
um etwaige Anpassungen zu ermöglichen.
Nachdem die Montage des gesamten Rah-
mens abgeschlossen wurde, die Schrauben
endgültig festziehen.
11
3
10
2x
9
8
7
6
4
21
INSTALLATION
9
Bauteil mit
Gewindeeinsätzen
auf beiden Seiten
5x
9
Vorderseitig
angeordnete große
Öffnung
9
Siehe Anmerkung
„Wandbefestigung"
5
