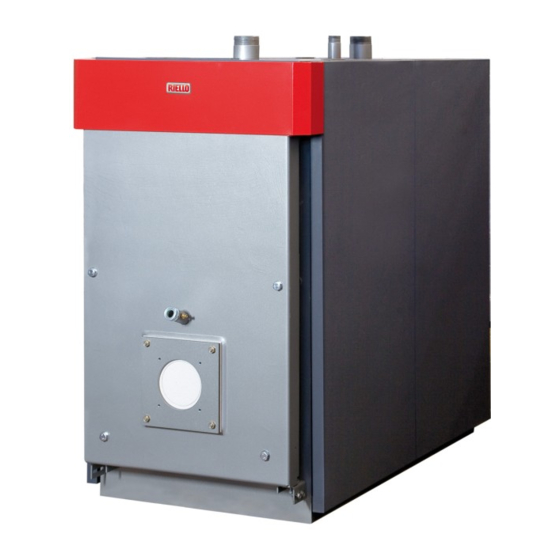

- Seite 1 S T A H L H E I Z K E S S E L RTS 2S ANLEITUNGEN FÜR ANLAGENBETREIBER, INSTALLATEUR UND TECHNISCHEN KUNDENSERVICE...
-
Seite 2: Konformität
Gasrichtlinie 2009/142/EG (bis 20. April 2018) und Verordnung (EU) 2016/426 (ab dem 21. April 2018) und den anwendbaren Teilen der Richtlinien zur elektromagnetischen Verträglichkeit 2014/30/UE sowie Niederspannung 2014/35/UE. PRODUKTREIHE MODELL ARTIKELNUMMER RTS 115 2S 20039921 RTS 150 2S 20033204 RTS 200 2S 20033205... - Seite 3 Betriebskosten ein Höchstmaß an Leistungsfähigkeit gewährleisten und bei Bedarf die erforderli- chen Originalersatzteile stellen zu können. Diese Betriebsanleitung enthält wichtige Informationen und Tipps, die zur einfacheren Installation und bestmöglichen Nutzung des Heizkessels r RTS 2S befolgt werden müssen. Nochmals vielen Dank. Riello S.p.A.
-
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS ALLGEMEINES Allgemeine hinweise Seite 5 Grundlegende sicherheitsregeln “ Beschreibung des geräts “ Bedienungsblenden “ Empfohlene brenner “ Identifizierung “ Technische daten “ ANLAGENBETREIBER Inbetriebnahme Seite 11 Vorübergehende abschaltung “ Abschaltung für längeren zeitraum “ Reinigung “ Wartung “ Nützliche infos “... -
Seite 5: Allgemeines
ALLGEMEINE HINWEISE Vergewissern Sie sich, dass das in mehreren Teilen Überprüfen Sie regelmäßig, ob der Betriebsdruck verpackte Produkt in einwandfreiem Zustand und in der Wasserleitung über 1 bar und unter der komplett angeliefert wird. Andernfalls wenden Sie für das Gerät vorgesehenen Höchstgrenze liegt. sich bitte umgehend an den jeweiligen Händler des Verständigen Sie andernfalls den technischen r Heizkessels. -
Seite 6: Beschreibung Des Geräts
BESCHREIBUNG DES GERÄTS Die Stahlkessel r RTS 2S sind Wärmeerzeuger mit erzielt. Die aus dem Rohrbündel austretenden Abgase werden hohem Wirkungsgrad nach dem 3-Zug-Prinzip für die im hinteren Kasten gesammelt und an den Schornstein Raumheizung und in Kombination mit einem Erhitzer abgeführt. -
Seite 7: Bedienungsblenden
BEDIENUNGSBLENDEN Die nachstehend aufgelisteten r Bedienungsblenden für die Stahlkessel r RTS 2S sind auf die verschiedenen Betriebsbedingungen, die Anforderungen der Heizanlage sowie auf die damit bestückten Vorrichtungen ausgelegt. 5000 TMR 2 nur Heizbetrieb, 5000 CL/M für Heizbetrieb mit ein- bzw. zweistufigem oder ein-/zweistufigem Brenner, ther- modulierendem Brenner und mostatisch. -
Seite 8: Empfohlene Brenner
EMPFOHLENE BRENNER Für die Leistungsoptimierung der Heizkessel r RTS 2S werden folgende Brenner empfohlen: BRENNER KESSEL RTS 2S Brennerplatte Modell Artikel 1012 1200 1355 1500 1850 Artikelnummer RS 44/1 MZ t.c. 3788600 Einstufig • 4031395 RS 44 MZ t.c. 3789100 Zweistufig •... - Seite 9 WICHTIGE ANMERKUNGEN FÜR DEN BRENNEREINBAU Überprüfen Sie vor der Befestigung des Brenners am Heizkessel: L < S - Den richtigen Türanschlag (zur Änderung des Türanschlags siehe entsprechenden Abschnitt) - Ob die Länge (L) der Befestigungsschraube des Brenners kleiner ist als der Gesamtwert (S) von Dichtungen, Platten und Unterlegscheibe.
-
Seite 10: Identifizierung
IDENTIFIZIERUNG Die Heizkessel werden folgendermaßen identifiziert: - Kennschild Am Kesselblock angebracht mit Angabe von Seriennummer, Modell, Feuerungsleistung und max. Betriebsdruck. - Technisches Typenschild 2 3 2 7 0 0 0 0 5 8 1 Enthält die technischen und Leistungsdaten des Kessels. Es ist im Dokumentenumschlag BAUWOCHE enthalten und MUSS UNBEDINGT vom Installateur nach Abschluss der Installation an... -
Seite 11: Anlagenbetreiber
INBETRIEBNAHME Die erstmalige Inbetriebnahme des Heizkessels r RTS 2S hat durch den technischen Service r, zu erfolgen, anschließend kann der Kessel automatisch funktionieren. Es kann allerdings für den Anlagenbetreiber die Notwendigkeit eintreten, den Kessel eigenmächtig ohne Zuhilfenahme des technischen Service wieder in Betrieb zu nehmen, zum Beispiel nach einem längeren Stillstand. In diesem Fall unterliegen dem Anlagenbetreiber folgende Prüfungen und Eingriffe: - Die Brennstoff- und Wasserhähne der Heizanlage müs- sen geöffnet sein. -
Seite 12: Vorübergehende Abschaltung
Warten Sie nach einer „STÖRABSCHALTUNG” ca. An dieser Stelle führt der Kessel den Anlauftakt aus und 30 Sekunden, bevor Sie abermals die Startfolge bleibt solange in Betrieb, bis die eingestellten Temperaturen einleiten. erreicht werden. Zur Wiederherstellung der Einschaltbedingungen drü- Sollten sich bei Einschaltung oder Betrieb des Geräts cken Sie die „Taste/Kontrolllampe“... -
Seite 13: Abschaltung Für Längeren Zeitraum
ABSCHALTUNG FÜR LÄNGEREN ZEITRAUM Bei längerem Stillstand des Kessels sind mindestens folgende Maßnahmen erforderlich: - Stellen Sie den Hauptschalter der Bedienungsblende auf 0 „aus“ und überprüfen Sie das Erlöschen der grünen Anzeige - Stellen Sie den Hauptschalter der Anlage auf „aus“. - Schließen Sie die Brennstoff- und Wasserhähne an der Heizanlage. -
Seite 14: Wartung
WARTUNG Die regelmäßige Wartung ist vom Gesetzgeber vorge- Der technische Kundenservice r kann dieser wesent- schrieben und für die Sicherheit, Leistung und Nutzdauer lichen gesetzlichen Anforderung nachkommen und der Heizeinheit unerlässlich. Sie reduziert Verbrauch darüber hinaus wichtige Infos zur REGELMÄSSIGEN sowie Schadstoffemissionen und garantiert langfristig die WARTUNG vermitteln, denn sie bedeutet: Zuverlässigkeit des Produkts. -
Seite 15: Produktempfang
Abmessungen und Gewichte der mit den Kesseln gelieferten Verkleidungsplatten ARTIKEL- ABMESSUNGEN WICHT BESCHREIBUNG NUMMER LxPxH (mm) (kg) FRONTPLATTE TÜR RTS 115 2S 20036649 700 x 230 x 140 VERKLEIDUNG RTS 115 2S 20036648 930 x 200 x 1200 FRONTPLATTE TÜR RTS 150 2S 20027723... -
Seite 16: Abmessungen Und Gewichte
ABMESSUNGEN UND GEWICHTE KESSEL RTS 2S 850 1012 1200 1355 1500 1850 A - Kesselbreite 890 1000 1000 1047 1047 1147 1147 1237 mm A1 - Kesselblockbreite 980 1070 1070 1160 mm B - Kessellänge 1155 1330 1500 1500 1660 1960 2085 2375 2375 2657 2657 2954 2954 3173 mm B1 - Gestelllänge 860 1010 1180 1180 1296 1596 1692 1965 1965 2236 2236 2533 2533 2754 mm C - Kesselhöhe... -
Seite 17: Installationsraum Des Kessels
INSTALLATIONSRAUM DES KESSELS Bei der Installation ist der Mindestplatzbedarf Der spezielle Installationsraum der Stahlkessel r für den Zugriff auf die Sicherheits- und RTS 2S muss den technischen Vorschriften und gel- Regelvorrichtungen sowie für die Ausführung der tenden Bestimmungen entsprechen sowie ausreichend Wartung zu berücksichtigen. -
Seite 18: Installation In Alte Bzw. Zu Modernisierende Anlagen
INSTALLATION IN ALTE BZW. ZU MODERNISIERENDE ANLAGEN Bei der Installation des Kessels in alte bzw. zu modernisierende Anlage fallen nachstehende Kontrollen an: - Der Schornstein muss für die Abgastemperaturen geeig- - Bei besonderem Speise-/Ergänzungswasser ist ein net, nach der geltenden Verordnung berechnet und aus- Aufbereitungssystem einzurichten (als Bezugswerte geführt, möglichst geradlinig, dicht und isoliert sein und dienen die Tabellenangaben). - Seite 19 In diesem Sinn ist der Fachinstallateur für die Auswahl und Installation der Anlagenkomponenten nach dem aner- kannten Stand der Technik und der geltenden Gesetzgebung zuständig. Mit Frostschutzmitteln gefüllte Anlagen verpflichten zum Einsatz von hydraulischen Weichen. INSTALLATEUR...
-
Seite 20: Kondensschutzpumpe
KONDENSSCHUTZPUMPE Um Kesselschäden bei Wärmedefiziten sowie vor Hochfahren der Anlage zu vermeiden, ist die Installation einer Kondensatschutzpumpe erforderlich. Pumpe muss beim Anlagenbetrieb eine 20 bis 30%ge Fördermenge in Bezug auf die Gesamtdurchflussleistung sowie eine Rücklauftemperatur des Wasser nicht unter 55°C gewährleisten und die Abschaltung zu Beginn eines längeren Kesselstillstands (nächtliche Abschaltung, Wochenende usw.) um mindestens 3 Minuten verzögern. -
Seite 21: Türscharniere
Der Schornstein muss den von den geltenden Die Verbindungen müssen mit mindestens bis technischen Regelwerken vorgesehenen min. 200°C beständigen Werkstoffen abgedichtet Unterdruck garantieren, wobei “Nulldruck“ am werden (zum Beispiel Stuck, Kitt, silikonhaltige Anschluss mit dem Abgaskanal angenommen wird. Massen). Nicht zweckgerechte oder falsch bemesse- Nicht isolierte Abgasführungen stellen eine poten- ne Schornsteine und Abgaskanäle können die zielle Gefährdung dar. - Seite 22 System A - RTS 115÷410 2S - Überprüfen Sie den Anzug der Hauptsperrschrauben (1). - Entfernen Sie die oberen Sicherheitsschrauben (2) - Führen Sie in den seitlichen Schlitz oben den pas- und den Türwinkel (3). senden Schlüssel ein und kontern Sie die Hülse (5). - Entfernen Sie die unteren Sicherheitsschrauben (4) - Lösen Sie die obere Schraube (6), nehmen Sie dann und den Türwinkel (5).
- Seite 23 - Bringen Sie den vorab abgenommenen oberen - Zum Öffnen der Tür lösen Sie die an der Struktur Türwinkel (3) auf der zur ursprünglichen Position festgehaltenen Sperrschrauben (1). entgegengesetzten Seite an und arretieren Sie ihn - Entfernen Sie die auf der entgegengesetzte Seite der mit den Sicherheitsschrauben (2).
- Seite 24 System B - RTS 526÷1850 2S Öffnen Sie die Tür und entfernen Sie mit Hilfe einer Säge oder Feile den vorgestanzten Teil auf der vorderen Verkleidungs- platte gegenüber den Türscharnieren. Schließen Sie daraufhin die Tür und befestigen Sie diese mit die Schrauben (2). Nehmen Sie den Stopfen (1) ab und achten Sie dabei auf den Druck der im Gewinderohr eingesetzten Feder.
-
Seite 25: Erdschluss
ERDSCHLUSS - Ziehen Sie die Mutter mit Unterlegscheibe (1) am Für die Erdung des Kesselblocks mit einer wirksamen Anschlusspunkt fest Erdungsanlage ist ein Anschlusspunkt an der vorderen - Verbinden Sie das andere Ende des Erdleiters mit der Kopfseite vorgesehen. in der Anlage vorgesehenen Erdungsklemme. Verfahren Sie folgendermaßen: Der Erdschluss kann über eine weitere Bohrung - Nehmen Sie die am Anschlusspunkt angeschraubte... -
Seite 26: Installation Der Verkleidung
INSTALLATION DER VERKLEIDUNG Modelle RTS 115÷850 2S - Öffnen Sie die vorgestanzten Schlitze an der - Montieren Sie das gewählte Bedienfeld (r 5000 Seitenplatte (4) bzw. (5) (je nach Installationsseite oder r TECH) an der linken (4) oder rechten Platte des Bedienungssystems) neben den „ovalen“... - Seite 27 Modelle RTS 1012÷1850 2S - Öffnen Sie die vorgestanzten Schlitze an der Schrauben an den Querträgern (7). Seitenplatte (4) bzw. (5) (je nach Installationsseite - Montieren Sie das gewählte Bedienfeld (r 5000 oder Bedienungssystems) neben „ovalen“ r TECH) an der linken (4) oder rechten Platte (5). Kabelführungen der Bedienungsblende.
-
Seite 28: Anordnung Der Fühler
ANORDNUNG DER FÜHLER Verwenden Sie die Kupferhülse (P) zum Einsetzen von Kugeln/Fühlern der Sicherheitsvorrichtungen. Fühler für KESSELSICHERHEIT Anschlag Feder Fühler Fühler Fühler INSTALLATEUR... -
Seite 29: Vorbereitung Zur Erstmaligen Inbetriebnahme
VORBEREITUNG ZUR ERSTMALIGEN INBETRIEBNAHME Vor Einschaltung und Funktionsprüfung der Kessel r RTS 2S müssen Sie Folgendes überprüfen: - Die Wasser- und Brennstoffhähne müssen geöffnet sein. - Es muss Brennstoff vorhanden sein. - Das Ausdehnungsgefäß muss ausreichend gefüllt sein. - Der Druck des Wasserkreislaufs muss im kalten Zustand stets über 1 bar und unter der für den Kessel vorgesehenen Höchstgrenze liegen. -
Seite 30: Erstmalige Inbetriebnahme
ERSTMALIGE INBETRIEBNAHME Sie haben die Vorbereitungen zur Inbetriebnahme erfolg- reich abgeschlossen und können nun den Kessel star- ten: - Sollte Anlage Temperaturregler oder Chronothermostat/en ausgestattet sein, müssen diese „eingeschaltet“ sein. - Den/die Raumchronothermostat/e bzw. Temperaturregler auf die gewünschte Temperatur einstellen (~20° C). - Den Hauptschalter der Anlage auf „ein“... -
Seite 31: Kontrollen Während Und Nach Der Ersten Inbetriebnahme
KONTROLLEN WÄHREND UND NACH DER ERSTEN INBETRIEBNAHME Überprüfen Sie, ob sich der in Betrieb stehende Kessel aus- und anschließend wieder einschaltet: - Wenn Sie die Einstellung des Kesselthermostats ändern - Durch Betätigen Hauptschalters Bedienungsblende - Sie können aber auch den Raumthermostat bzw. die Programmuhr oder die Temperaturregelung verstellen. -
Seite 32: Wartung
WARTUNG Die regelmäßige Wartung ist vorgeschrieben und für die Die Wartung kann durch den Technischen Kundenservice Sicherheit, Leistung und Nutzdauer des Geräts unerläss- r oder durch Fachbetriebe erfolgen. lich. Sie reduziert Verbrauch sowie Schadstoffemissionen und garantiert langfristig die Zuverlässigkeit des Vor der Wartung sollten Sie die Verbrennungsanalyse Produkts. -
Seite 33: Kesselreinigung
KESSELREINIGUNG Sie sollten die Reinigung des Kessels und die Entfernung der Kohleablagerungen auf den Tauschflächen mindestens einmal jährlich durchführen. Hiermit gewährleisten Sie die lange Nutzdauer des Kessels und seiner Wärmeleistungen (sparsamer Verbrauch). Öffnen Sie hierzu die vordere Tür (1) und entnehmen Mit Einsatz von Heizölbrennern, die bei der Sie die Turbolatoren (2). -
Seite 34: Störungen Und Abhilfen
STÖRUNGEN UND ABHILFEN STÖRUNG URSACHE ABHILFE Der Wärmeerzeuger ver- Brennereinstellung überprüfen Schlecht eingestellter Brenner schmutzt leicht (Abgasanalyse) Abgaszug und Schornstein Schornstein verstopft reinigen Brennerluftzug verschmutzt Brennerluftweg reinigen (schwebender Staub) Der Wärmeerzeuger geht Wärmeerzeugerkorpus Abgaszug reinigen nicht auf Temperatur verschmutzt Daten und Regelungen Kombination Kessel/Brenner überprüfen Brennerleistung unzureichend... - Seite 35 STÖRUNG URSACHE ABHILFE Auslösung Vollständige Entlüftung Der Wärmeerzeuger schaltet Sicherheitsthermostat zur Wasserkreises in den gepanzer- sich nicht ein (keine Hilfssteuerung der ten Bereichen überprüfen Störleuchtanzeige) Übergabepumpen Betrieb der Übergabepumpen überprüfen Funktion des Thermostats bzw. Bi-Thermostats zur Einschaltung der Übergabepumpen überprü- Sicherheitsthermostat der Hilfssteuerung überprüfen Der Wärmeerzeuger ist auf...
- Seite 36 RIELLO SA Via Industria - 6814 Lamone - Lugano (CH) Tel. +41(0)91 604 50 22 - Fax +41(0)91 604 50 24 - email: info@riello.ch Wir arbeiten laufend an der Verbesserung unserer gesamten Produktion und behalten uns daher Änderungen an Design, Abmessungen, technischen Daten,...
