Installation; Einbaubeispiel (Prinzipskizze) - Conel FLOW Betriebsanleitung

Die Anforderungen der DIN EN 12056-4 sowie regionale Vorschriften müssen bei der Instal-
lation eingehalten werden. Nach erfolgter Installation muss die Inbetriebnahme durch eine
fachkundige Person nach den Vorgaben in dieser Betriebsanleitung erfolgen,
Kap. 4 „Inbetriebnahme".

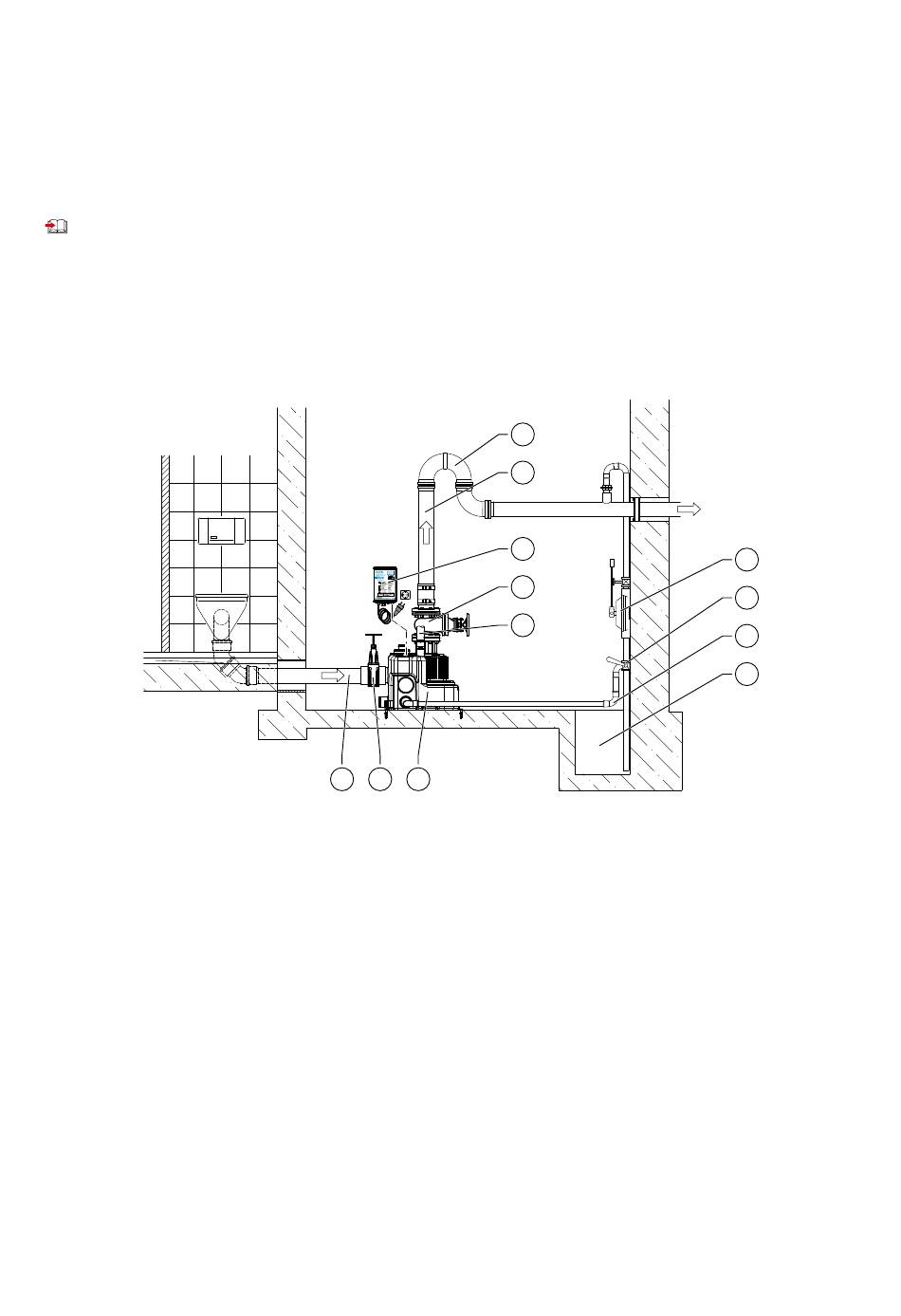

3.1 Einbaubeispiel (Prinzipskizze)

Das Beispiel zeigt den Einbau der Abwasserhebeanlage in Kombination mit einer Toilette und
kann von der jeweiligen Einbausituation und den verwendeten Komponenten abweichen.
1 = Handmembranpumpe (bauseits)
2 = Dreiwegehahn (bauseits)
3 = Entleerungsleitung (bauseits)
4 = Pumpensumpf (bauseits)
5 = Abwasserhebeanlage
6 = Zulaufschieber (optional)

3. Installation

7 6 5
7 = Zulaufleitung (bauseits)
8 = Lüftungsleitung (bauseits)
9 = Absperrschieber (optional)
10 = Pumpensteuerung
11 = Druckleitung (bauseits)
12 = Rückstauschleife (bauseits)
15
12
11
10
9
8
1
2
3
4
