Anfallendes Abwasser (fäkalienhaltig oder fäkalienfrei) aus den angeschlossenen Entwässer-
ungsgegenständen fließt durch die Zulaufleitung in den Sammelbehälter.
Ein im Sammelbehälter montiertes Staurohr ist durch eine Steuerleitung mit dem in der
Pumpensteuerung befindlichen Membrandruckschalter verbunden. Steigt das Wasser, wird
die in dem Staurohr befindliche Luft komprimiert. Bei einem definierten Druck wird die Pumpe
ein- und ausgeschaltet bzw. wird ein Hochwasseralarm ausgelöst.
GL AUS
NLZ AUS
AL
GL =
Erreicht der Wasserstand das Niveau Grundlast (GL), schaltet sich die Pumpe ein und pumpt
das Abwasser über das Kugelrückschlagventil in die Druckleitung zum Entwässerungskanal.
Das Kugelrückschlagventil verhindert einen Rückfluss aus der Druckleitung in den Sammelbe-
hälter.
Sinkt der Wasserstand auf das Niveau Grundlast AUS (GL AUS), wird die voreingestellte Nach-
laufzeit (NLZ) der Pumpe aktiviert und der Wasserstand auf das Niveau „NLZ AUS" weiter
abgesenkt.

2.4 Funktionsprinzip

AL
GL

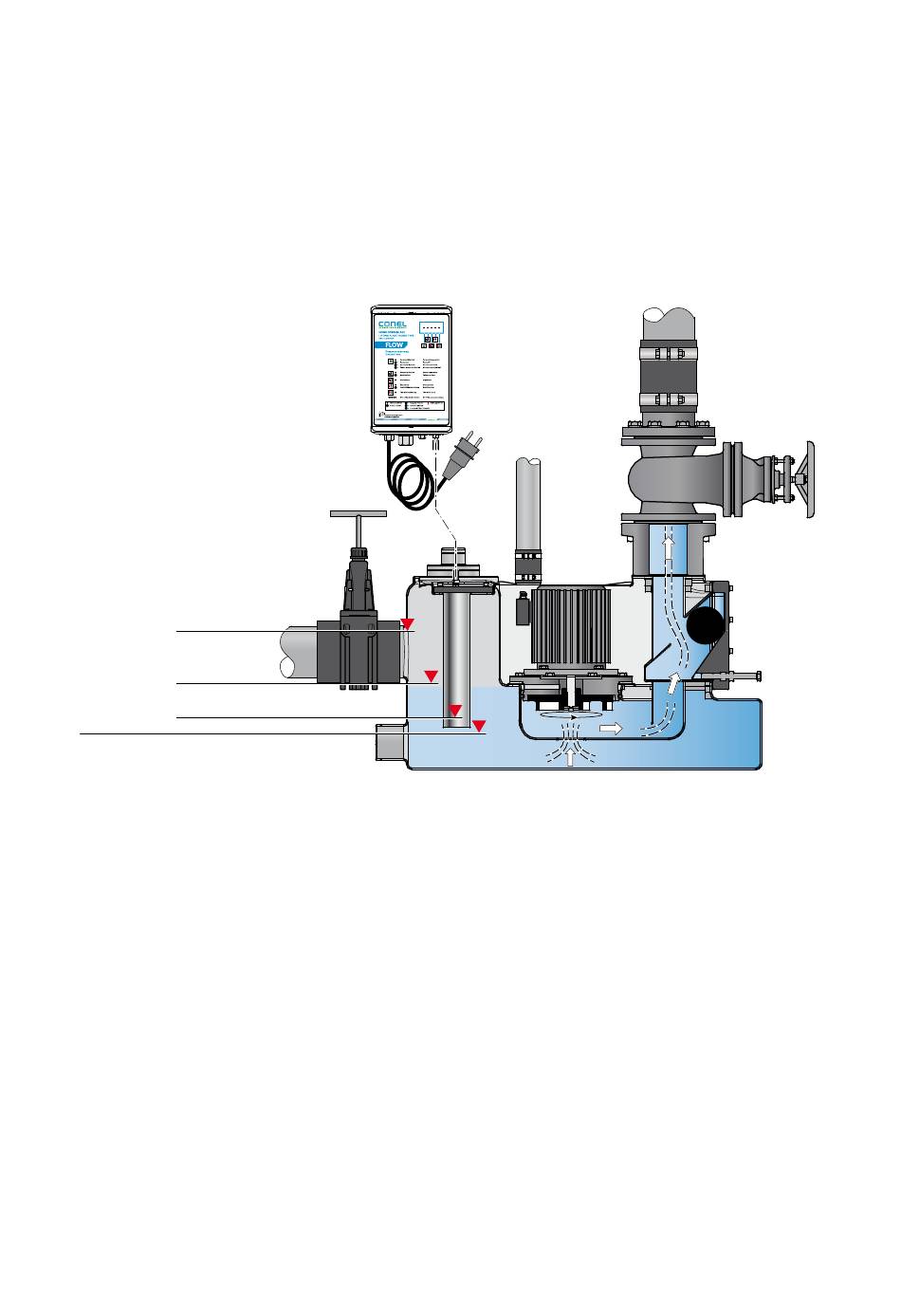

Abbildung: Wasserstand-Niveaus
= Hochwasseralarm
Grundlast
GL AUS = Grundlast AUS
NLZ AUS = Nachlaufzeit AUS
