3.2.6 Absperrschieber und Befestigungsstück montieren
ACHTUNG Gemäß Anforderung der DIN EN 12056-4 ist in der Druckleitung hinter dem Kugel-
rückschlagventil ein Absperrschieber einzubauen.
Absperrschieber können von CONEL
optional bezogen werden.

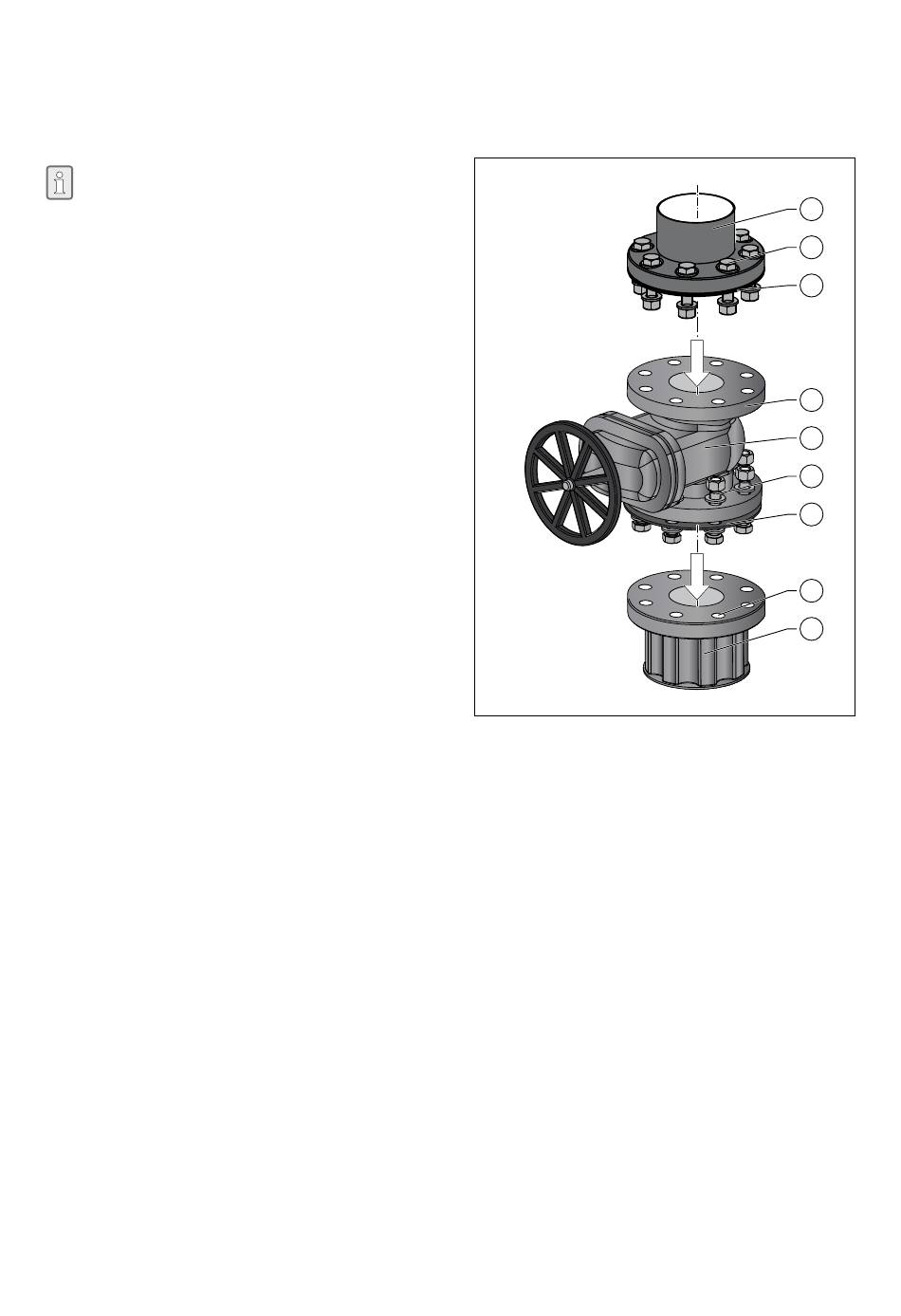

Dichtung (7) auf den Anschlussflansch
➜
(8) des Übergangstückes (9) auflegen
und Löcher/Bohrungen deckungsgleich
anordnen.
Absperrschieber (5) auf dem Anschluss-
➜
flansch (8) aufsetzen und Bohrungen
deckungsgleich anordnen.
Schraubverbindungen mit dem Befesti-
➜
gungssatz (6), bestehend aus Schrauben,
Scheiben und Muttern, herstellen und
gleichmäßig über Kreuz anziehen (max.
12 N·m).
Dichtung (3) auf den Anschlussflansch
➜
(4) des Absperrschiebers (5) auflegen
und Löcher/Bohrungen deckungsgleich
anordnen.
Spezialübergangsstück (1) auf dem
➜
Anschlussflansch (4) aufsetzen und
Bohrungen deckungsgleich anordnen.
Schraubverbindungen mit dem Befesti-
➜
gungssatz (2), bestehend aus Schrauben,
Scheiben und Muttern, herstellen und
gleichmäßig über Kreuz anziehen (max.
12 N·m).
19
1
2
3
4
5
6
7
8
9
