Bedienelemente Funktion
Erklärung, Kap. 4.1.1 „Bedien- und Anzeigenelemente an der Steuerung".
Einstellungen sind im Auslieferungszustand teilweise voreingestellt. Einstellungen sind zu
kontrollieren bzw. zu vervollständigen.
Die bei der Inbetriebnahme vorgenommenen Einstellungen sind handschriftlich in die Tabelle
einzutragen.
Parameter
Strombegrenzung der
Pumpe
Zwangseinschaltung
der Pumpe
Alarmgebung
Zulaufhöhe wählen
Erklärung
Mit den DIP-Schaltern 8 – 10 wird die angeschlossene Zulaufhöhe
ausgewählt. Mit der Auswahl werden automatisch die Schaltpunkte der
Niveauschaltung und des Hochalarms zugeordnet:
>
DIP-Schalter 8 in Stellung „ON"
>
DIP-Schalter 9 in Stellung „ON"
>
DIP-Schalter 10 in Stellung „ON" = Zulauf von oben
Zulaufhöhe
wählen
ACHTUNG
>
Mehrere DIP-Schalter in Stellung „ON", zählt höchstes Zulauf-Niveau.
>
Kein DIP-Schalter in Stellung „ON", kein Automatikbetrieb möglich.
Maximale Laufzeit Mit dem Drehknopf des Potentiometers wird die maximale Laufzeit der
der Pumpe Pumpe in Minuten eingestellt. Maximale Einstellung = 10 Minute.
Nachlaufzeit der Mit dem Drehknopf des Potentiometers wird die Nachlaufzeit der Pumpe
Pumpe in Sekunden eingestellt. Maximale Einstellung = 20 Sekunden.
Erklärung der Anzeigenelemente

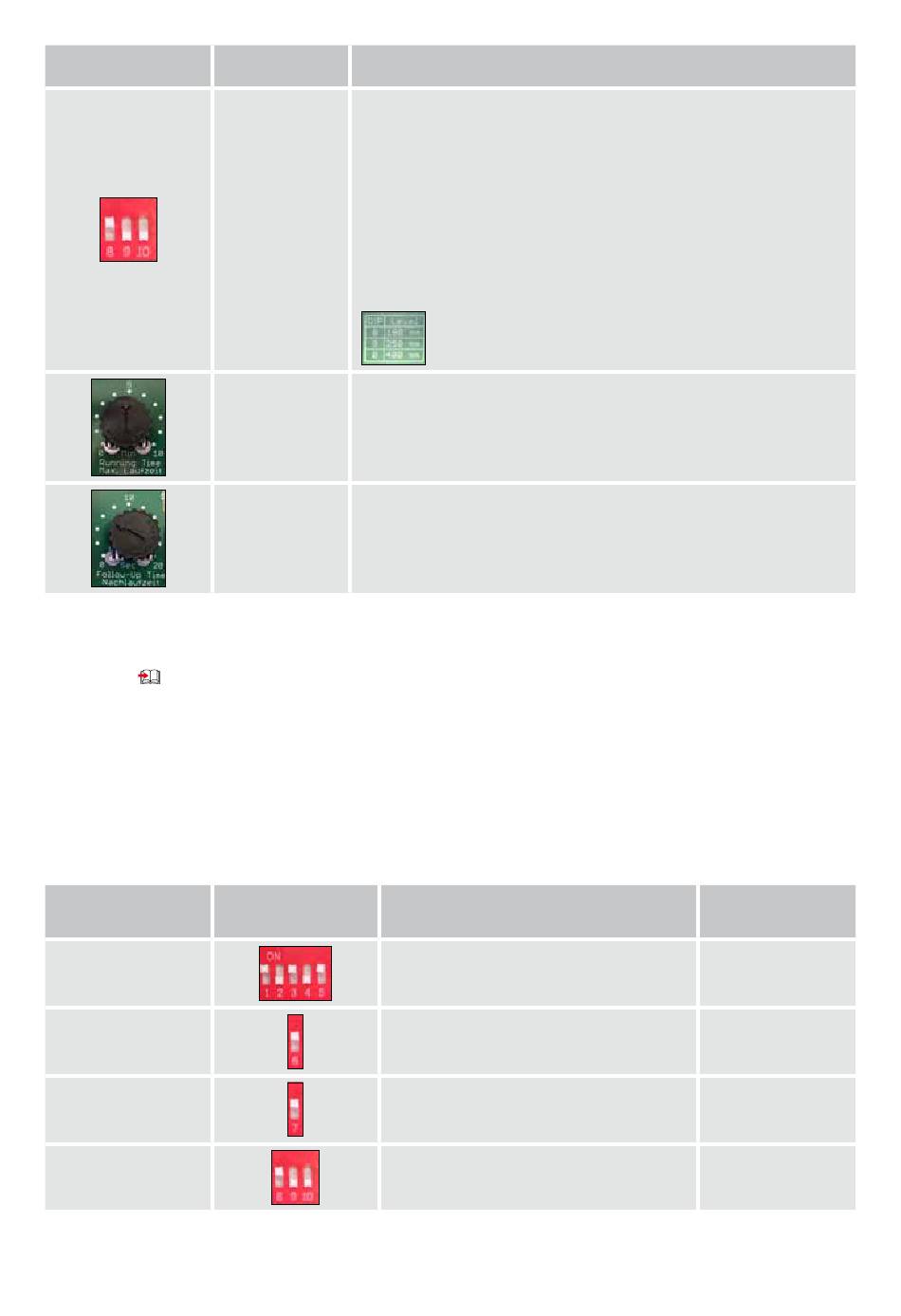

4.1.3 Einstellungen bei Inbetriebnahme

Bedienelemente
>
(Auf der Platine aufgedruckt)
Einstellung/Einstellwert
8 A
ON
ON
DIP-Schalter 8 in Stellung „ON" =
Zulaufhöhe Z1 (180 mm)
27
= Zulaufhöhe Z1 (180 mm)
= Zulaufhöhe Z2 (250 mm)
Einstellung bei
Inbetriebnahme
8 A nicht verändern!
