Abwasserhebeanlage Befestigen - Conel FLOW Betriebsanleitung

ACHTUNG Anschlussverbindung ist nicht
längskraftschlüssig und muss gegen Lösen
gesichert werden.

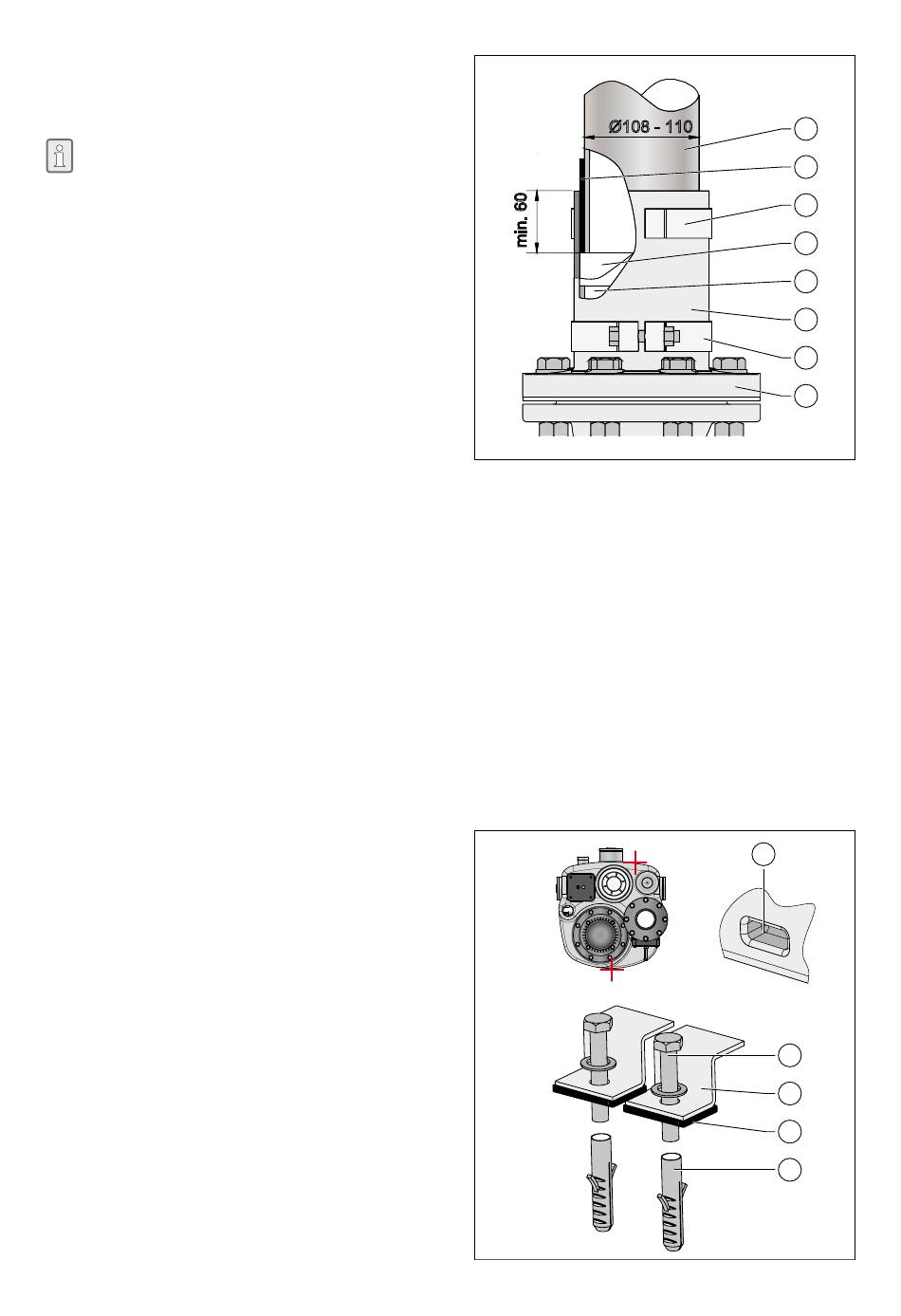

Wird eine Druckleitung DN 100 (Rohr-
spitzende Ø114 mm) angeschlossen,
entfällt der Übergangsgummi (2) und
das Rohr wird direkt in den Schlauch (6)
geschoben.
Untere Spannbackenschelle (7) lösen.
➜
Schlauch (6) auf Anschlussstutzen (5) des
➜
Anschlußstücks (8) stecken.
Spannbackenschellen (7) wieder platzieren
➜
und Schraube anziehen (max. 15 N·m)
Obere Spannbackenschelle (3) lösen.
➜
Übergangsgummi (2) auf bauseitiges Rohr
➜
(1) aufziehen.
Einheit in den Schlauch (6) schieben (min.
➜
60 mm), jedoch noch min. 10 mm Luft (4)
zum Anschlussrohr (5) lassen.
Spannbackenschelle (3) wieder platzieren
➜
und Schrauben anziehen (max. 15 N·m).
Anforderungen:
Abwasserhebeanlagen sind verdrehsicher und spannungsfrei zu installieren.
>
Abwasserhebeanlagen sind auftriebssicher zu befestigen.
>
Winkel (3) in der vorgesehenen Mulde (1)
➜
des Sammelbehälters anlegen und Bohrloch
am Boden markieren.
Loch Ø12 mm, 60 mm tief bohren.
➜
Bohrloch aussaugen.
➜
Dübel 12 W (5) in Bohrloch einschlagen.
➜
Zwecks Körperschallisolierung gegenüber
➜
dem Baukörper, bauseitige Gummiunter-
lagen (4) zwischen Winkel und Boden legen.
Winkel in Mulde einlegen und mit
➜
Holzschrauben M10 x 60 (2) im Dübelloch
befestigen (max. 10 N·m).

3.2.9 Abwasserhebeanlage befestigen

21
Ø108 - 110
1
1
2
3
4
5
6
7
8
2
3
4
5
