Zulaufleitung Anschließen - Conel FLOW Betriebsanleitung

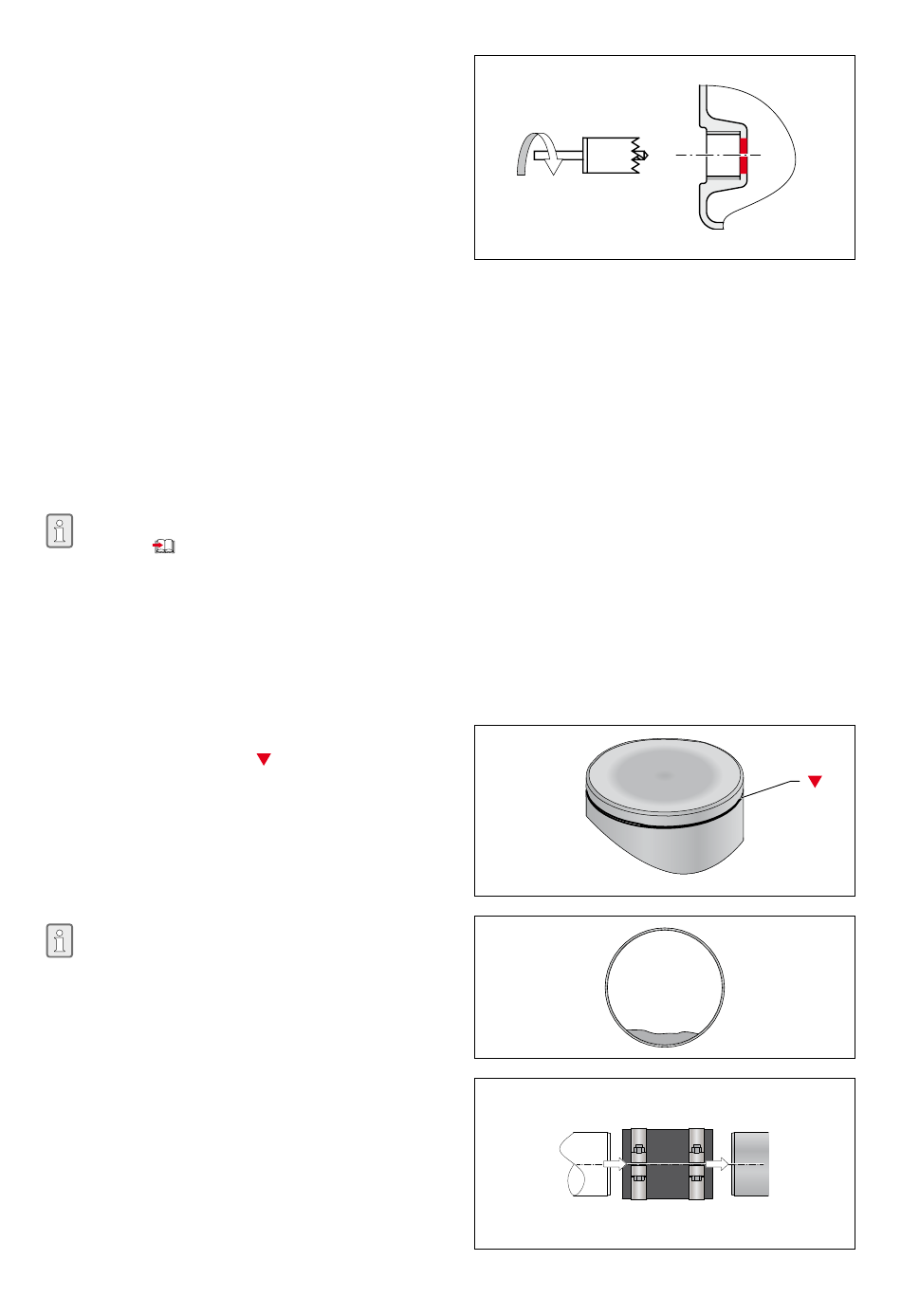

Anschluss R 1":
Geschlossener Muffenboden mit Lochsäge
➜
(max. Ø29 mm) aufbohren.
Entleerungsleitung anschließen.
➜
Anforderungen:
Nennweite der Zulaufleitung darf in Fließrichtung nicht verkleinert werden.
>
Zulaufleitung mit Gefälle zur Anlage verlegen
>
Bei der Verwendung von Schlauchverbinder muss die Zulaufleitung und der Anschluss-
>
stutzen im Schlauchverbinder mindestens 10 mm Abstand haben.
Am Sammelbehälter befinden sich mehrere Anschlüsse (verschlossen) für die Zulauf-
leitung, Kap. 2.3 „Aufbau der Abwasserhebeanlage".
Außendurchmesser der Anschlüsse:
DN 50 = OD 52 mm
>
DN 100 = OD 110 mm
>
Je ein Rohrverbinder DN 50 und DN 100 zum flexiblen Anschluss der Zulaufleitung
liegen im Auslieferungszustand lose bei.
Anschluss auswählen, geschlossenen
➜
Stutzen an der Kerbe
aufschneiden und Schnittkante entgraten.
Wegen des Herstellungsverfahrens
können ungleichmäßige Wandstärken
(Materialanhäufungen) entstehen
Eventuelle Materialanhäufung im Sohlenbe-
➜
reich des Stutzens abtragen.
Zulaufleitung mit einem Rohrverbinder
➜
an dem Anschluss des Sammelbehälters
befestigen.
3.2.3 Zulaufleitung anschließen
entlang
17
