4.1.2 Bedien- und Anzeigenelemente in der Steuerung

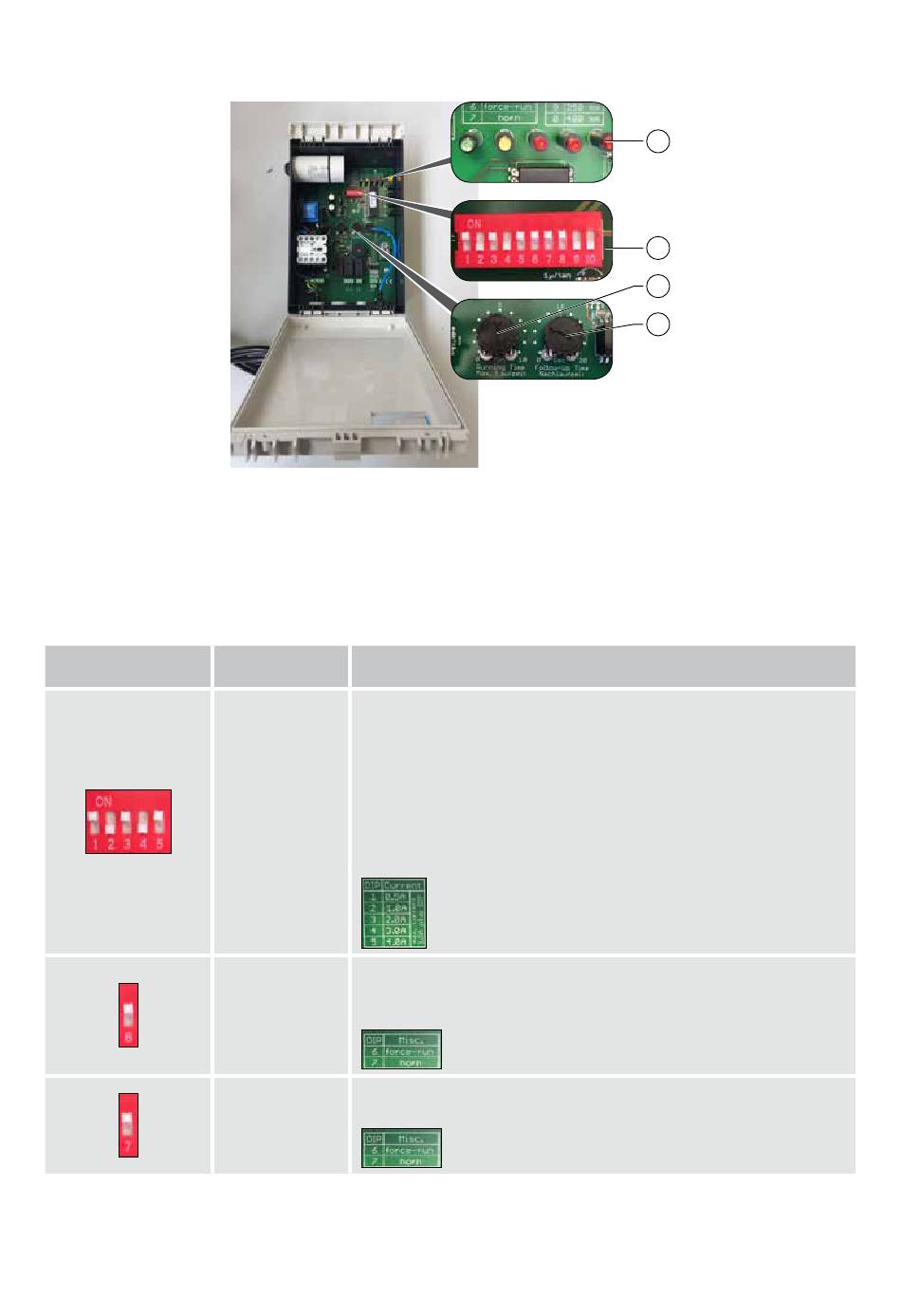

Abbildung: Übersicht der Bedien- und Anzeigenelemente –Innen –
3 = Leuchtdioden (LED)
4 = DIP-Schalter

Bedienelemente Funktion

Strombegrenzung
der Pumpe
Zwangseinschal-
tung der Pumpe
Alarmgebung
5 = Potentiometer
6 = Potentiometer
Funktion der Bedienelemente
Erklärung
Mit den DIP-Schaltern 1 – 5 wird der Wert für die Strombegrenzung der
Pumpe in Ampere eingestellt. Als Grundwert gilt 1,5 A. Für jeden DIP-
Schalter in Stellung „ON" wird der entsprechende Wert zu dem Grund-
wert addiert.
Als Beispiel: 1,5 A (Grundwert) + 0,5 A (DIP-Schalter 1) + 2,0 A (DIP-
Schalter 3) + 4,0 A (DIP-Schalter 5) = 8 A.
Eine größere Stromaufnahme der Pumpe hat eine Störmeldung zur
Folge.
(Auf der Platine aufgedruckt)
Mit dem DIP-Schalter 6 in Stellung „ON" wird die Pumpe, wenn sie 24
Stunden nicht gelaufen ist, einmal für 5 Sekunden „zwangseinge-
schaltet" (verhindert ein Festsetzen von beweglichen Pumpenteilen).
(Auf der Platine aufgedruckt)
Mit dem DIP-Schalter 7 in Stellung „ON" wird der akustische Alarm
aktiviert.
(Auf der Platine aufgedruckt)
