Zulaufschieber Installieren; Lüftungsleitung Anschließen - Conel FLOW Betriebsanleitung

ACHTUNG Gemäß Anforderung der DIN EN 12056-4 ist in der Zulaufleitung ein Zulaufschieber
einzubauen.
Zulaufschieber können von CONEL
optional bezogen werden.

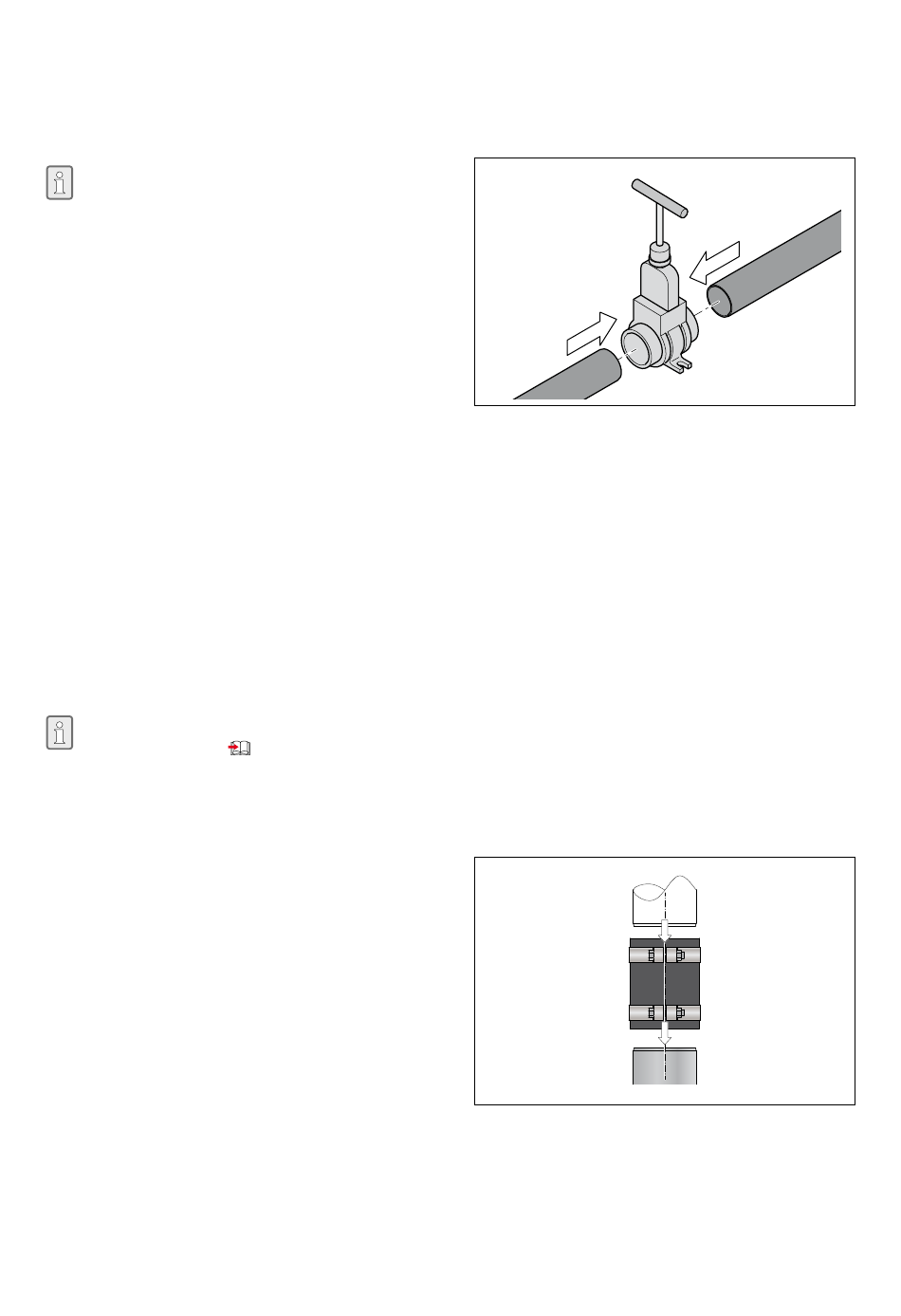

Spitzenden der Zulaufleitung und Dichtringe
➜
des Zulaufschiebers mit einem säurefreien
Gleitmittel einfetten.
Einsteckmuffe des Zulaufschiebers auf die
➜
Zulaufleitung schieben.
Das anderes Ende der Zulaufleitung in
➜
die Einsteckmuffe des Zulaufschiebers
schieben.
Anforderungen:
Lüftungsleitung mit gleich bleibendem Querschnitt und stetig steigend über das Hausdach
>
führen. Die Lüftungsleitung darf sowohl in die Haupt- als auch in die Sekundärlüftung
eingeführt werden.
Die Lüftungsleitung darf nicht mit der zulaufseitigen Lüftungsleitung eines Fettabscheiders
>
verbunden werden.
Am Sammelbehälter befindet sich vertikal ein Stutzen DN 50 (OD = 52 mm) für die
Lüftungsleitung,
DN 50 zum flexiblen Anschluss der Lüftungsleitung liegt im Auslieferungszustand lose
bei.
Lüftungsleitung mit dem Rohrverbinder
➜
an dem Stutzen des Sammelbehälters
befestigen.

3.2.4 Zulaufschieber installieren

3.2.5 Lüftungsleitung anschließen
Kap. 2.3 „Aufbau der Abwasserhebeanlage". Ein Rohrverbinder
18
