ControlMaster CM15 und CMF160
Universal-Prozessanzeiger,
4.5.4 Analogeingänge – Anzeigegerät CMF160
Messumformer-SVE
Analog-
eingang 1
Analog-
eingang 2
CJ***
A
B
LK3
* Unter Verwendung der internen Messumformer-Spannungsversorgung.
** Analogeingang 2 kann nur mit TE-Eingängen verwendet werden, wenn auch Analogeingang 1 als TE-Eingang verwendet wird.
***
Zum Anschluss des CJ LK3 auf Position B stellen. Zum Trennen des CJ LK3 auf Position A stellen.Bei mA-Eingängen ist zur
**** Sicherstellung des Stromkreisdurchgangs bei ausgeschaltetem Regler CMF310 (bzw. Anzeiger CMF160) eine 2V7-Zenerdiode
einzubauen.
3-Leiter-Widerstandsthermometer: Die 3 Leiter müssen den gleichen Widerstand aufweisen; dieser darf maximal 20  betragen.
Note.

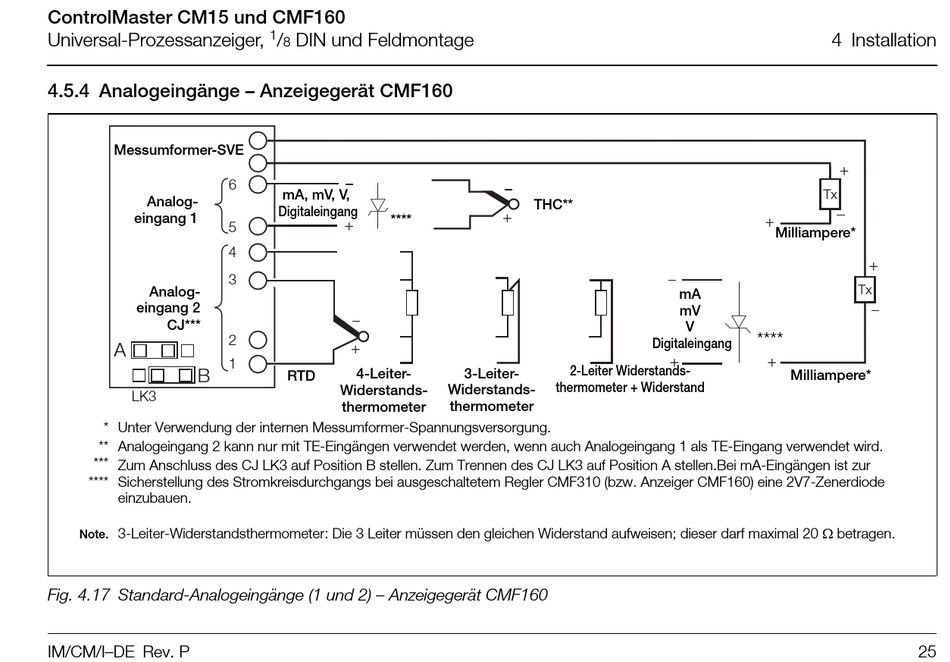

Fig. 4.17 Standard-Analogeingänge (1 und 2) – Anzeigegerät CMF160
IM/CM/I–DE Rev. P
1
/ DIN und Feldmontage
8
6
mA, mV, V,
Digitaleingang
****
5
4
3
2
1
4-Leiter-
RTD
Widerstands-
thermometer
THC**
2-Leiter Widerstands-
3-Leiter-
thermometer + Widerstand
Widerstands-
thermometer
4 Installation
Milliampere*
mA
mV
V
****
Digitaleingang
Milliampere*
25
