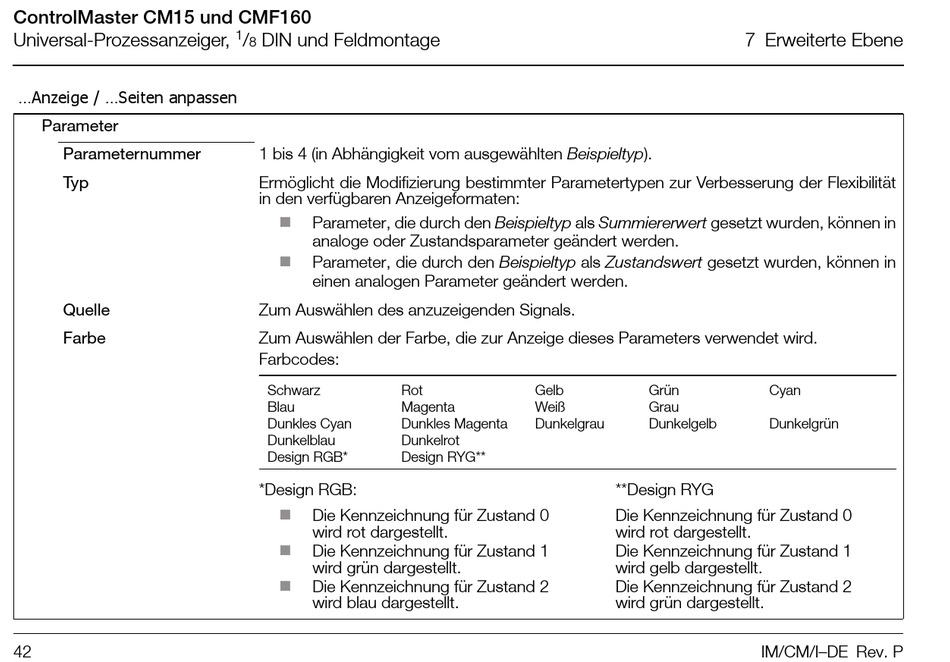

ControlMaster CM15 und CMF160
Universal-Prozessanzeiger,
...Anzeige / ...Seiten anpassen
Parameter
Parameternummer
Typ
Quelle
Farbe
42
1
/ DIN und Feldmontage
8
1 bis 4 (in Abhängigkeit vom ausgewählten Beispieltyp).
Ermöglicht die Modifizierung bestimmter Parametertypen zur Verbesserung der Flexibilität
in den verfügbaren Anzeigeformaten:

Parameter, die durch den Beispieltyp als Summiererwert gesetzt wurden, können in
analoge oder Zustandsparameter geändert werden.

Parameter, die durch den Beispieltyp als Zustandswert gesetzt wurden, können in
einen analogen Parameter geändert werden.
Zum Auswählen des anzuzeigenden Signals.
Zum Auswählen der Farbe, die zur Anzeige dieses Parameters verwendet wird.
Farbcodes:
Schwarz Rot
Blau Magenta
Dunkles Cyan Dunkles Magenta
Dunkelblau Dunkelrot
Design RGB* Design RYG**
*Design RGB:

Die Kennzeichnung für Zustand 0
wird rot dargestellt.

Die Kennzeichnung für Zustand 1
wird grün dargestellt.

Die Kennzeichnung für Zustand 2
wird blau dargestellt.
Gelb Grün
Weiß Grau
Dunkelgrau Dunkelgelb
**Design RYG
Die Kennzeichnung für Zustand 0
wird rot dargestellt.
Die Kennzeichnung für Zustand 1
wird gelb dargestellt.
Die Kennzeichnung für Zustand 2
wird grün dargestellt.
7 Erweiterte Ebene
Cyan
Dunkelgrün
