3 Anzeige, Symbole und Tasten

3.1 Anzeigegerät CM15
Ein Beispiel für eine Bedienerseite ist in Abb. 3.1 dargestellt.
PV-Werte
Summiererwerte
Symbole
Zugriff
Stufe
Bediener
Menüs

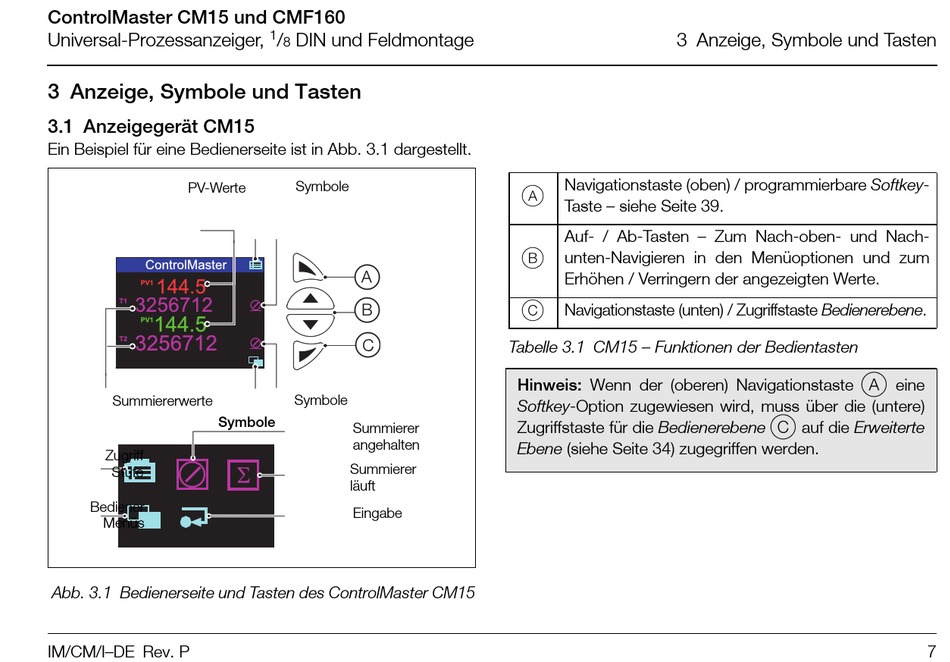

Abb. 3.1 Bedienerseite und Tasten des ControlMaster CM15
IM/CM/I–DE Rev. P
1
/ DIN und Feldmontage
8
Symbole
Symbole
Summierer
angehalten
Summierer
läuft
Eingabe
3 Anzeige, Symbole und Tasten
Navigationstaste (oben) / programmierbare Softkey-
A
Taste – siehe Seite 39.
Auf- / Ab-Tasten – Zum Nach-oben- und Nach-
B
unten-Navigieren in den Menüoptionen und zum
Erhöhen / Verringern der angezeigten Werte.
C
Navigationstaste (unten) / Zugriffstaste Bedienerebene.
Tabelle 3.1 CM15 – Funktionen der Bedientasten
Hinweis: Wenn der (oberen) Navigationstaste A eine
Softkey-Option zugewiesen wird, muss über die (untere)
Zugriffstaste für die Bedienerebene C auf die Erweiterte
Ebene (siehe Seite 34) zugegriffen werden.
