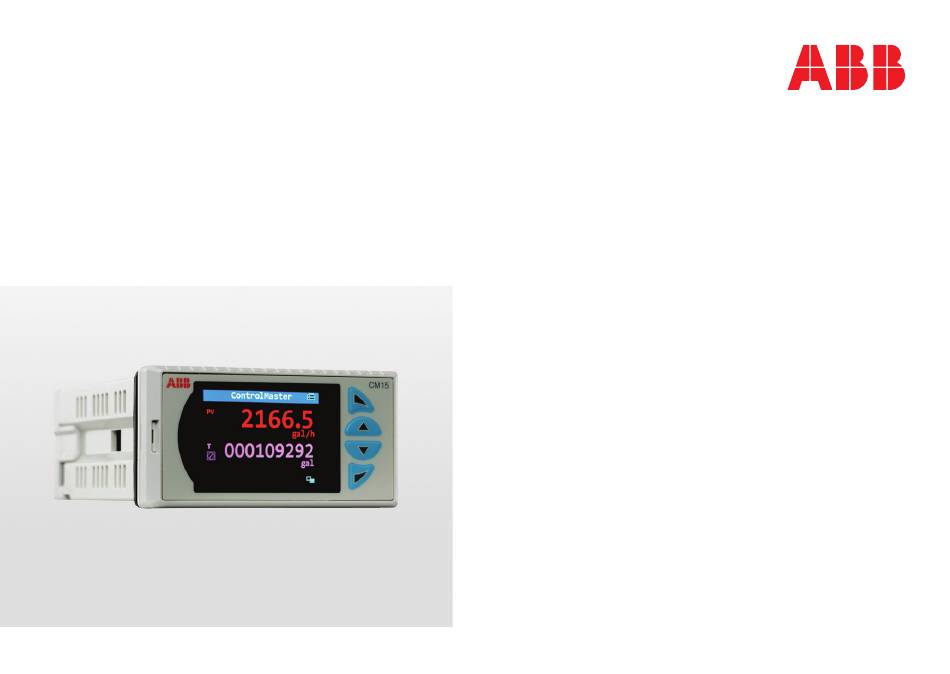

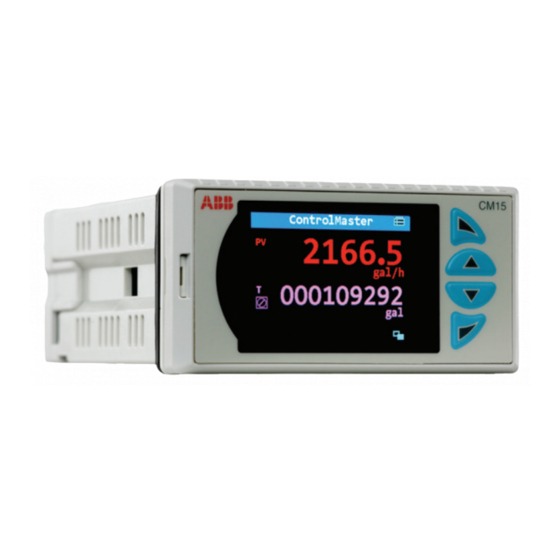

- Seite 1 A B B M E S S U N G U N D A N A LY S E | A N W E I S U N G Z U R I N B E T R I E B N A H M E | C I/C M 1 5 - D E R E V. B ControlMaster CM15...
-
Seite 2: Weitere Informationen
Weitere Informationen Weitere Veröffentlichungen zum ControlMaster CM15 stehen zum kostenlosen Download bereit unter: www.abb.com/measurement Oder Sie erhalten Sie durch Scannen dieses Codes: Suchen Sie nach den folgenden Begriffen, oder klicken Sie darauf: Datenblatt ControlMaster CM15 DS/CM15-DE Universal-Prozessanzeiger, 1/8 DIN Bedienungsanleitung... -
Seite 3: Inhaltsverzeichnis
C O N T R O L M A S T E R C M 1 5 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 5 - D E R E V. B Inhalt Gesundheit und Sicherheit ........4 Bedientasten .............. -
Seite 4: Gesundheit Und Sicherheit
C O N T R O L M A S T E R C M 1 5 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 5 - D E R E V. B Gesundheit und Sicherheit Dokumentsymbole Sicherheitsvorkehrungen... -
Seite 5: Potenzielle Gefahrenquellen
C O N T R O L M A S T E R C M 1 5 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 5 - D E R E V. B Potenzielle Gefahrenquellen Sicherheitsbestimmungen Elektrik... -
Seite 6: Gesundheit Und Sicherheit
C O N T R O L M A S T E R C M 1 5 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 5 - D E R E V. B …1 Gesundheit und Sicherheit ...Entsorgung des Geräts Symbole ABB ist stets darum bemüht zu gewährleisten, dass Nachfolgend sind die Symbole, mit denen dieses Produkt von seinen Produkten ausgehende Gefahren für die gekennzeichnet ist, dargestellt: Umwelt so weit wie möglich minimiert werden. -
Seite 7: Beschränkung Der Verwendung Gefährlicher Stoffe (Restriction Of Hazardous Substances, Rohs)
Stoffen, die bei der Herstellung von Elektro- und Elektronikgeräten verwendet werden. Zurzeit erstreckt sich der Geltungsbereich der RoHS- Richtlinie nicht auf Überwachungs- und Kontrollinstrumente. ABB hat sich jedoch entschlossen, die Empfehlungen der Richtlinie als Richtlinie für alle zukünftigen Produktdesigns und den Komponenteneinkauf zu übernehmen. -
Seite 8: Technische Daten
C O N T R O L M A S T E R C M 1 5 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 5 - D E R E V. B 2 Technische Daten Mechanische Daten Eingänge/Ausgänge... -
Seite 9: Zulassungen, Zertifizierungen Und Allgemeine Sicherheit
C O N T R O L M A S T E R C M 1 5 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 5 - D E R E V. B Digitaleingänge/-ausgänge Zulassungen, Zertifizierungen und allgemeine Sicherheit... -
Seite 10: Installation
C O N T R O L M A S T E R C M 1 5 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 5 - D E R E V. B 3 Installation •... -
Seite 11: Einbau
C O N T R O L M A S T E R C M 1 5 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 5 - D E R E V. B Einbau 97 (3.8) ControlMaster CM15 ist zur Schalttafelmontage bestimmt. Für die NEMA4X-Schutzart ist eine Schalttafelstärke von 2,5 mm erforderlich. - Seite 12 C O N T R O L M A S T E R C M 1 5 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 5 - D E R E V. B …3 Installation Erläuterungen zu Abbildung 4: Setzen Sie eine Spannklammer...
-
Seite 13: Elektrische Anschlüsse
C O N T R O L M A S T E R C M 1 5 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 5 - D E R E V. B 4 Elektrische Anschlüsse WARNUNG •... -
Seite 14: Zugang Zu Den Anschlussklemmen
C O N T R O L M A S T E R C M 1 5 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 5 - D E R E V. B …4 Elektrische Anschlüsse HINWEIS Zugang zu den Anschlussklemmen... - Seite 15 C O N T R O L M A S T E R C M 1 5 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 5 - D E R E V. B Rückansicht Standardanschlüsse Optionskarte 1...
-
Seite 16: Elektrische Anschlüsse Standard-Analogeingänge (1 Und 2)
C O N T R O L M A S T E R C M 1 5 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 5 - D E R E V. B ...Elektrische Anschlüsse Standard-Analogeingänge (1 und 2) 2-Leiter... -
Seite 17: Bedientasten
C O N T R O L M A S T E R C M 1 5 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 5 - D E R E V. B 5 Bedientasten Die Bedienung erfolgt über die Tasten an der Frontblende. -
Seite 18: Menüs Auf Der Bedienerebene
C O N T R O L M A S T E R C M 1 5 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 5 - D E R E V. B 6 Menüs auf der Bedienerebene Die Menüs auf Bedienerebene können verwendet werden, um Summierer zu starten, zu stoppen und zurückzusetzen, die Ansicht auszuwählen und um auf... -
Seite 19: Zugriffsebenen Und Sicherheitsoptionen
C O N T R O L M A S T E R C M 1 5 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 5 - D E R E V. B 7 Zugriffsebenen und Sicherheitsoptionen Die Menüs auf Zugriffsebene werden für den Zugriff auf die Menüs Standard und Zugriffsebene... -
Seite 20: Diagnosemeldungen
C O N T R O L M A S T E R C M 1 5 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 5 - D E R E V. B 8 Diagnosemeldungen Der Regler zeigt Diagnosemeldungen zu Bei Erkennung eines Diagnosezustands werden das... - Seite 21 C O N T R O L M A S T E R C M 1 5 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 5 - D E R E V. B Fehler PV1 Diagnosebeschreibung oder NAMUR (NE107) Statussymbol...
- Seite 22 C O N T R O L M A S T E R C M 1 5 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 5 - D E R E V. B …8 Diagnosemeldungen Symbol Nummer/ Mögliche Ursache...
- Seite 23 C O N T R O L M A S T E R C M 1 5 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 5 - D E R E V. B Symbol Nummer/ Mögliche Ursache Maßnahmenvorschlag...
-
Seite 24: Gerätemenüs
C O N T R O L M A S T E R C M 1 5 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 5 - D E R E V. B 9 Gerätemenüs Standardebene Erweiterte Ebenen... -
Seite 25: Prozessalarm
C O N T R O L M A S T E R C M 1 5 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 5 - D E R E V. B Menü... -
Seite 26: Funktionen
C O N T R O L M A S T E R C M 1 5 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 5 - D E R E V. B …9 Gerätemenüs ...Erweiterte Ebenen Menü... -
Seite 27: Geräteinfo
C O N T R O L M A S T E R C M 1 5 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 5 - D E R E V. B Menü... - Seite 28 Vorankündigung vor. Bei Bestellungen Vervielfältigung, Bekanntgabe an Dritte oder gelten die vereinbarten detaillierten Angaben. Verwendung des Inhaltes, auch auszugsweise, ABB übernimmt keinerlei Verantwortung für ist ohne vorherige schriftliche Zustimmung eventuelle Fehler oder Unvollständigkeiten in durch ABB verboten. diesem Dokument.
