Diagnosestatusleiste - ABB ControlMaster CM15 Benutzerhandbuch

ControlMaster CM15 und CMF160
Universal-Prozessanzeiger,

5.1 Diagnosestatusleiste

ControlMaster
144.5
PV1
3256712
T1
Fehler PV1

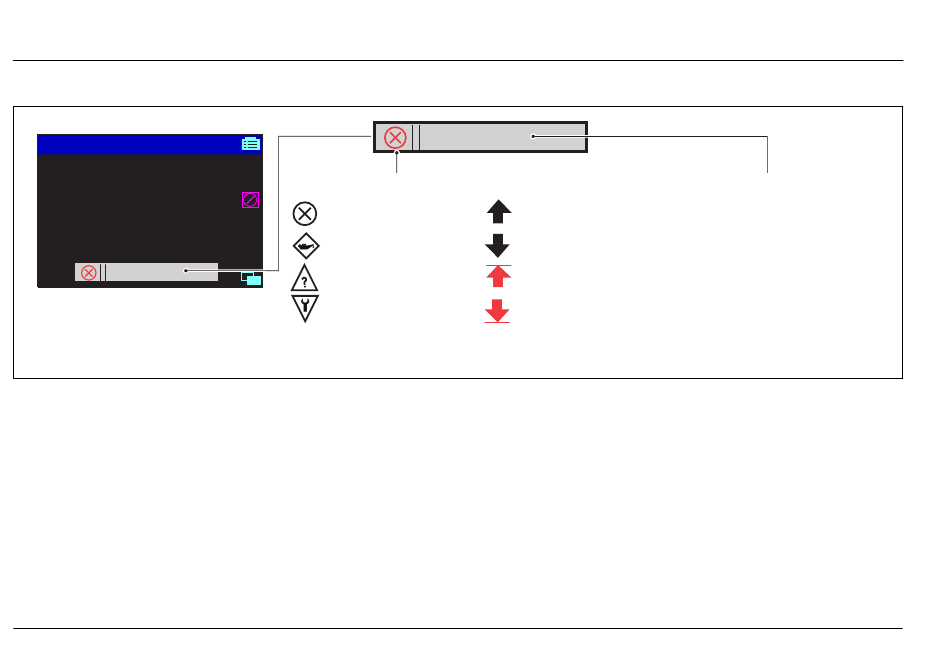

Abb. 5.1 ControlMaster Diagnosestatusleiste
30
1
/ DIN und Feldmontage
8
NAMUR (NE107) Statussymbol
Failure
Wartung
Außerhalb der Vorgabe
Funktionsprüfung
Fehler PV1
Prozess Alarm „Max"
Prozess Alarm „Min"
Alarm „Max. verriegelt"
Alarm „Min. verriegelt"
5 Menüs auf der Bedienerebene
Beschreibung der Diagnose
oder der Alarmkennzeichnung
Die Diagnosemeldung bzw. der
Alarm mit der höchsten Priorität
wird angezeigt. Andere aktive
Diagnose- / Alarmzustände
können unter Diagnoseansicht
angezeigt werden – siehe
Seite 31.
IM/CM/I–DE Rev. P
