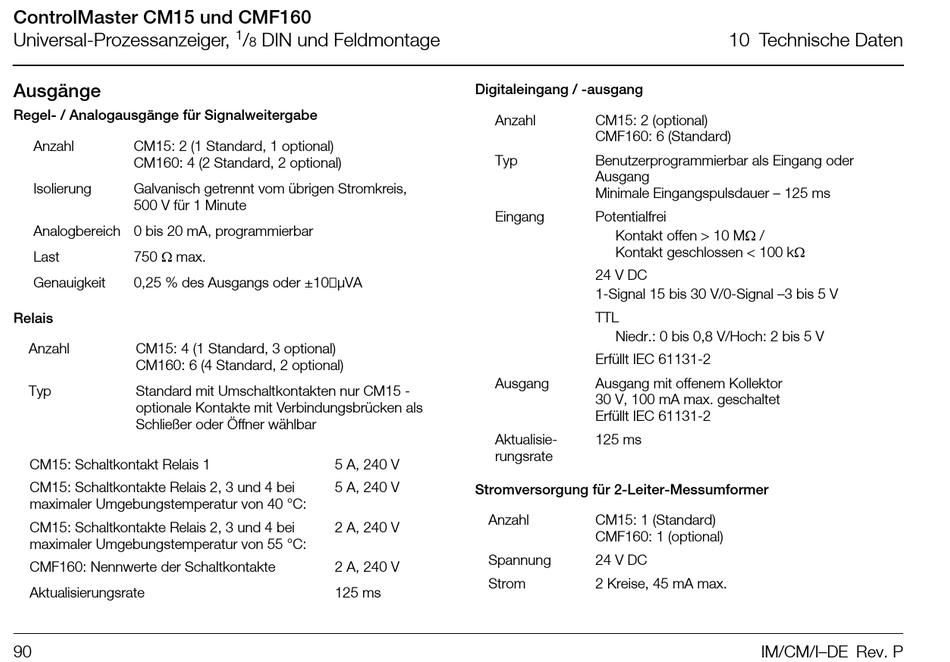

ABB ControlMaster CM15 Benutzerhandbuch Seite 92

ControlMaster CM15 und CMF160
Universal-Prozessanzeiger,
Ausgänge
Regel- / Analogausgänge für Signalweitergabe
Anzahl CM15: 2 (1 Standard, 1 optional)
CM160: 4 (2 Standard, 2 optional)
Isolierung Galvanisch getrennt vom übrigen Stromkreis,
500 V für 1 Minute
Analogbereich 0 bis 20 mA, programmierbar
750  max.
Last
Genauigkeit 0,25 % des Ausgangs oder ±10 µVA
Relais
Anzahl CM15: 4 (1 Standard, 3 optional)
CM160: 6 (4 Standard, 2 optional)
Typ Standard mit Umschaltkontakten nur CM15 -
optionale Kontakte mit Verbindungsbrücken als
Schließer oder Öffner wählbar
CM15: Schaltkontakt Relais 1
CM15: Schaltkontakte Relais 2, 3 und 4 bei
maximaler Umgebungstemperatur von 40 °C:
CM15: Schaltkontakte Relais 2, 3 und 4 bei
maximaler Umgebungstemperatur von 55 °C:
CMF160: Nennwerte der Schaltkontakte
Aktualisierungsrate
90
1
/ DIN und Feldmontage
8
5 A, 240 V
5 A, 240 V
2 A, 240 V
2 A, 240 V
125 ms
Digitaleingang / -ausgang
Anzahl CM15: 2 (optional)
CMF160: 6 (Standard)
Typ Benutzerprogrammierbar als Eingang oder
Ausgang
Minimale Eingangspulsdauer – 125 ms
Eingang Potentialfrei
Kontakt offen > 10 M /
Kontakt geschlossen < 100 k
24 V DC
1-Signal 15 bis 30 V/0-Signal –3 bis 5 V
TTL
Niedr.: 0 bis 0,8 V/Hoch: 2 bis 5 V
Erfüllt IEC 61131-2
Ausgang Ausgang mit offenem Kollektor
30 V, 100 mA max. geschaltet
Erfüllt IEC 61131-2
Aktualisie- 125 ms
rungsrate
Stromversorgung für 2-Leiter-Messumformer
Anzahl CM15: 1 (Standard)
CMF160: 1 (optional)
Spannung 24 V DC
Strom 2 Kreise, 45 mA max.
