ControlMaster CM15 und CMF160
Universal-Prozessanzeiger,
4.3.2 Anzeigegerät CMF160
Der ControlMaster CMF160
Schaltschrank-, Rohr- und Wandmontage. Für die NEMA4X-
Schutzart ist eine Schalttafelstärke von 6 mm erforderlich.
(Einzelheiten zur Rohrmontage finden Sie in Abb. 4.5, Seite
13. (Einzelheiten zur Wandmontage finden Sie in Abb. 4.6,
Seite 13.)
Schaltschrankmontage des Anzeigegeräts CMF160:
1. Schneiden Sie eine Öffnung in der für den Regler
passenden Größe in die Schalttafel. (Abmessungen
finden Sie auf Seite 11).
Zu Abb. 4.9:
Hinweis. Unter Umständen muss eine Kerbe an
Position A aus der Tafel ausgeschnitten werden,
damit Platz für die kleine Stange auf der Unterseite
des Reglers B ist.
2. Schieben Sie
Schalttafelausschnitt C.
3. Setzen Sie die Spannklammern D an beiden Seiten
des Gehäuses an der Schalttafel an.
4. Ziehen Sie die
schrauben E an, bis beide Spannklammern D
sicher an der Schalttafel fixiert sind (Anzugsmoment
0,5 bis 0,6 Nm).
Hinweis: Die Schrauben nicht zu fest anziehen.
16
1
/ DIN und Feldmontage
8
eignet sich
B
den Regler in
einzelnen Spannklammeranker-
für die
den

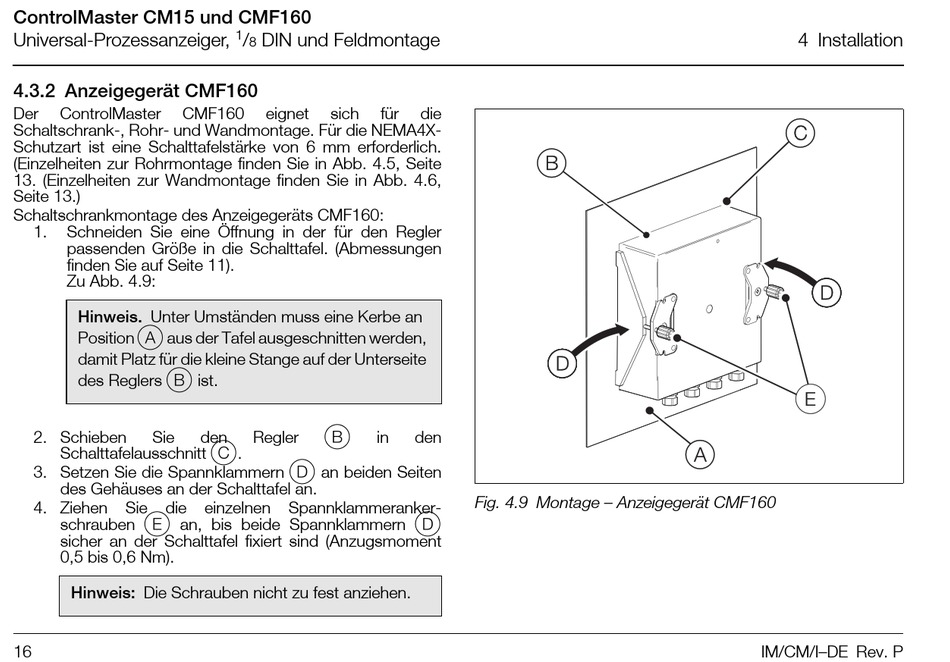

Fig. 4.9 Montage – Anzeigegerät CMF160
4 Installation
IM/CM/I–DE Rev. P
