ControlMaster CM15 und CMF160
Universal-Prozessanzeiger,

7.6 Funktionen

Enthält Parameter zum Einrichten der Matheblöcke, logischen Gleichungen und Timer-Funktionen innerhalb
Menü
Select
Funktionen
des Anzeigers.
Select

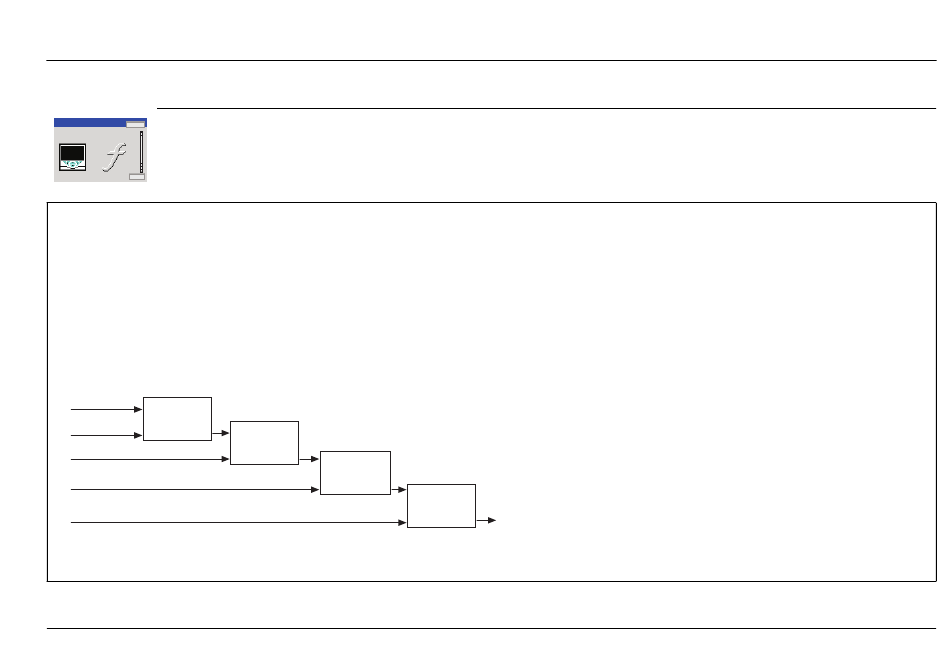

Log. Gleichungen Es können bis zu 8 logische Gleichungen aufgestellt werden. In jeder Gleichung können bis zu
8 Operanden (Digitalsignale) mittels 7 Operatoren verknüpft werden. Die Ausdrücke jeder einzelnen
Gleichung werden sequentiell berechnet. Operand 1, Bediener 1 und Operand 2 werden zuerst
ausgewertet. Das Ergebnis wird mit Bediener 2 und Operand 3 kombiniert. Dieses Ergebnis wird nun
durch den nächsten Operator mit dem nächsten Operand verknüpft usw., bis die Gleichung
vollständig berechnet ist.
Hinweis: Wenn eine der Operanden-Quellen ungültig ist (wenn beispielsweise ein Alarm nicht
konfiguriert ist), ist der Ausgangszustand der logischen Gleichung Null und damit ungültig.
Bediener 1
Operand 1
OR, AND
NOR, NAND
Operand 2
EXOR, END
Operand 3
Operand 4
Operand 5
*Zur Realisierung eines Exklusiv-ODER von drei Eingängen werden zwei logische Gleichungen benötigt.
IM/CM/I–DE Rev. P
1
/ DIN und Feldmontage
8
Bediener 2
OR, AND
NOR, NAND
Bediener 3
EXOR, END
OR, AND
NOR, NAND
Bediener 4
EXOR, END
NOR, NAND
Legende:
OR* Ausgang ist 1, wenn einer oder beide Eingänge 1 sind;
Ausgang ist 0, wenn beide Eingänge 0 sind.
AND Ausgang ist 1, wenn beide Eingänge 1 sind; Ausgang ist 0,
wenn einer oder beide Eingänge 0 sind.
NOR Ausgang ist 0, wenn einer oder beide Eingänge 1 sind;
Ausgang ist 1, wenn beide Eingänge 0 sind.
NAND Ausgang ist 0, wenn beide Eingänge 1 sind; Ausgang ist 1,
OR, AND
wenn einer oder beide Eingänge 0 sind.
EXOR, END
EXOR Ausgang ist 0, wenn beide Eingänge 0 oder beide
Eingänge 1 sind; Ausgang ist 1, wenn ein Eingang 1 und
der andere Eingang 0 ist.
END Schließt die Gleichung ab.
7 Erweiterte Ebene
