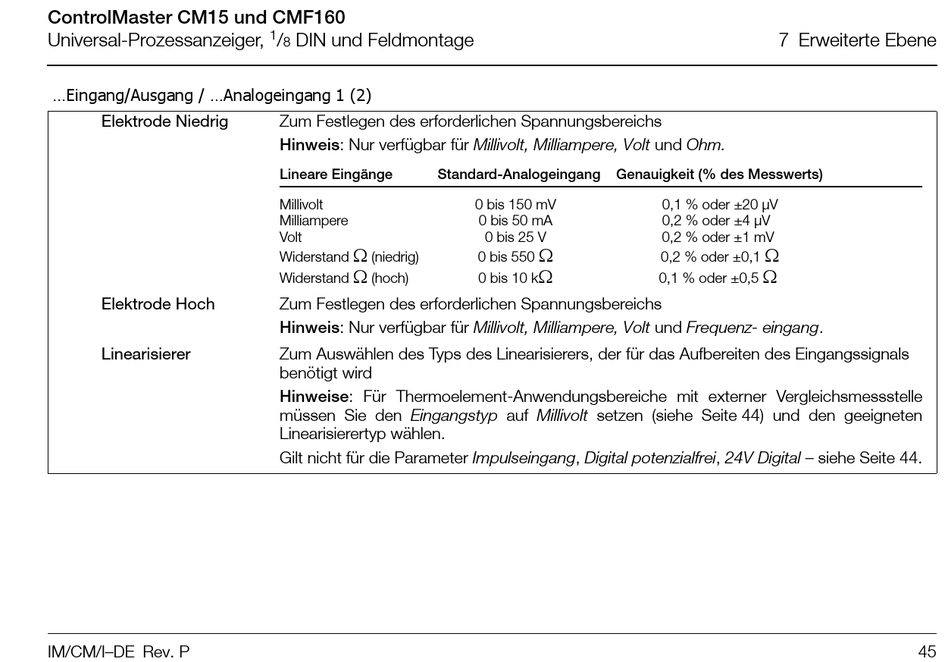

ABB ControlMaster CM15 Benutzerhandbuch Seite 47

ControlMaster CM15 und CMF160
Universal-Prozessanzeiger,
...Eingang/Ausgang / ...Analogeingang 1 (2)
Elektrode Niedrig
Elektrode Hoch
Linearisierer
IM/CM/I–DE Rev. P
1
/ DIN und Feldmontage
8
Zum Festlegen des erforderlichen Spannungsbereichs
Hinweis: Nur verfügbar für Millivolt, Milliampere, Volt und Ohm.
Lineare Eingänge Standard-Analogeingang
Millivolt
Milliampere
Volt

Widerstand (niedrig)

Widerstand (hoch)
Zum Festlegen des erforderlichen Spannungsbereichs
Hinweis: Nur verfügbar für Millivolt, Milliampere, Volt und Frequenz- eingang.
Zum Auswählen des Typs des Linearisierers, der für das Aufbereiten des Eingangssignals
benötigt wird
Hinweise: Für Thermoelement-Anwendungsbereiche mit externer Vergleichsmessstelle
müssen Sie den Eingangstyp auf Millivolt setzen (siehe Seite 44) und den geeigneten
Linearisierertyp wählen.
Gilt nicht für die Parameter Impulseingang, Digital potenzialfrei, 24V Digital – siehe Seite 44.
Genauigkeit (% des Messwerts)
0 bis 150 mV
0 bis 50 mA
0 bis 25 V

0 bis 550

0 bis 10 k
7 Erweiterte Ebene
0,1 % oder ±20 µV
0,2 % oder ±4 µV
0,2 % oder ±1 mV

0,2 % oder ±0,1

0,1 % oder ±0,5
45
