ControlMaster CM15 und CMF160
Universal-Prozessanzeiger,
4.2.2 Anzeigegerät CMF160 - Abmessungen für Schaltschrank-, Rohr- und Wandmontage
Abmessungen in mm
213
194
Kabelverschraubungssatz
(optional)
*Nach DIN 43700
**150 mm bei Ausstattung mit (optionalen) Kabelverschraubungen

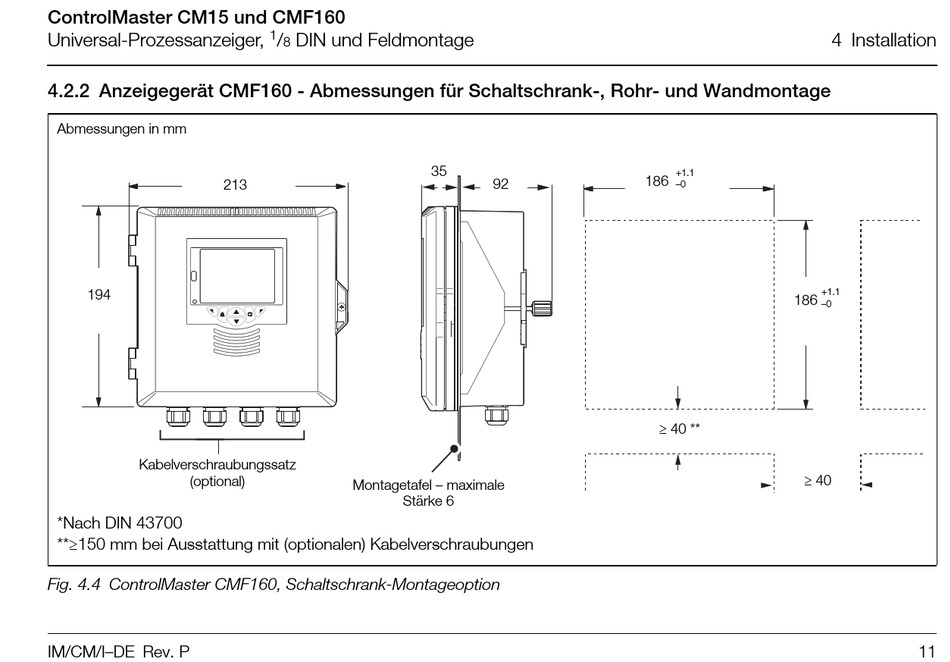

Fig. 4.4 ControlMaster CMF160, Schaltschrank-Montageoption
IM/CM/I–DE Rev. P
1
/ DIN und Feldmontage
8
35
Montagetafel – maximale
Stärke 6
186
92
 40 **
4 Installation
+1.1
–0
+1.1
186
–0
 40
11
