ControlMaster CM15 und CMF160
Universal-Prozessanzeiger,

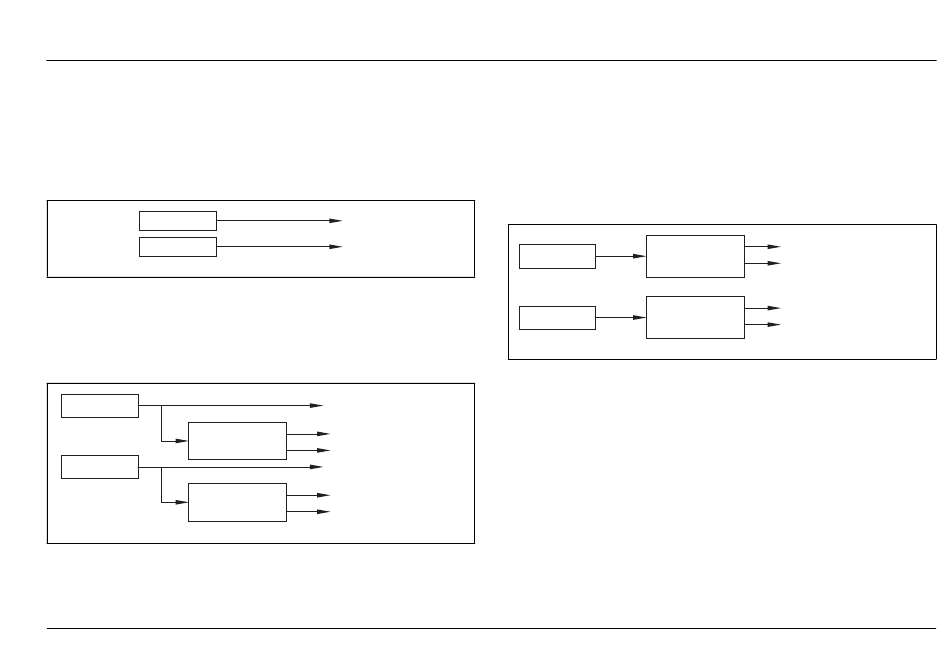

8.2 Zweifach-Vorlagen

8.2.1 Zweikanal-PV

Diese Vorlage aktiviert alle Funktionen, die für die Einzel-PV-
Anzeige zur Verfügung stehen, ermöglicht es jedoch, zwei
separate PVs in der Anzeige wiederzugeben.
AIN 1
AIN 2

8.2.2 Zweikan.-PV / Summ.

Diese Vorlage aktiviert zwei separate PVs sowie deren
separate Summierung, was die Möglichkeit schafft, entweder
die Chargensumme oder die Sicherheitssumme anzuzeigen.
AIN 1
PV 1 Summierer 1
(Analog)
AIN 2
Summierer 2
PV 2
(Analog)
IM/CM/I–DE Rev. P
1
/ DIN und Feldmontage
8
PV 1
PV 2
PV 1
Chargensummenwert
Sicherheitssummenwert
PV 2
Chargensummenwert
Sicherheitssummenwert

8.2.3 Zweikanal-Summierer

Diese Vorlage aktiviert zwei Summierkanäle von separaten
digitalen Signalen.
Die primäre Funktion dieser Vorlage ist es, zwei unabhängige
Zähler bereitzustellen.
Summierer 1
DIN 1
(Digital)
Summierer 2
DIN 2
(Digital)
8 Vorlagen und Funktionen
Chargensummenwert
Sicherheitssummenwert
Chargensummenwert
Sicherheitssummenwert
83
