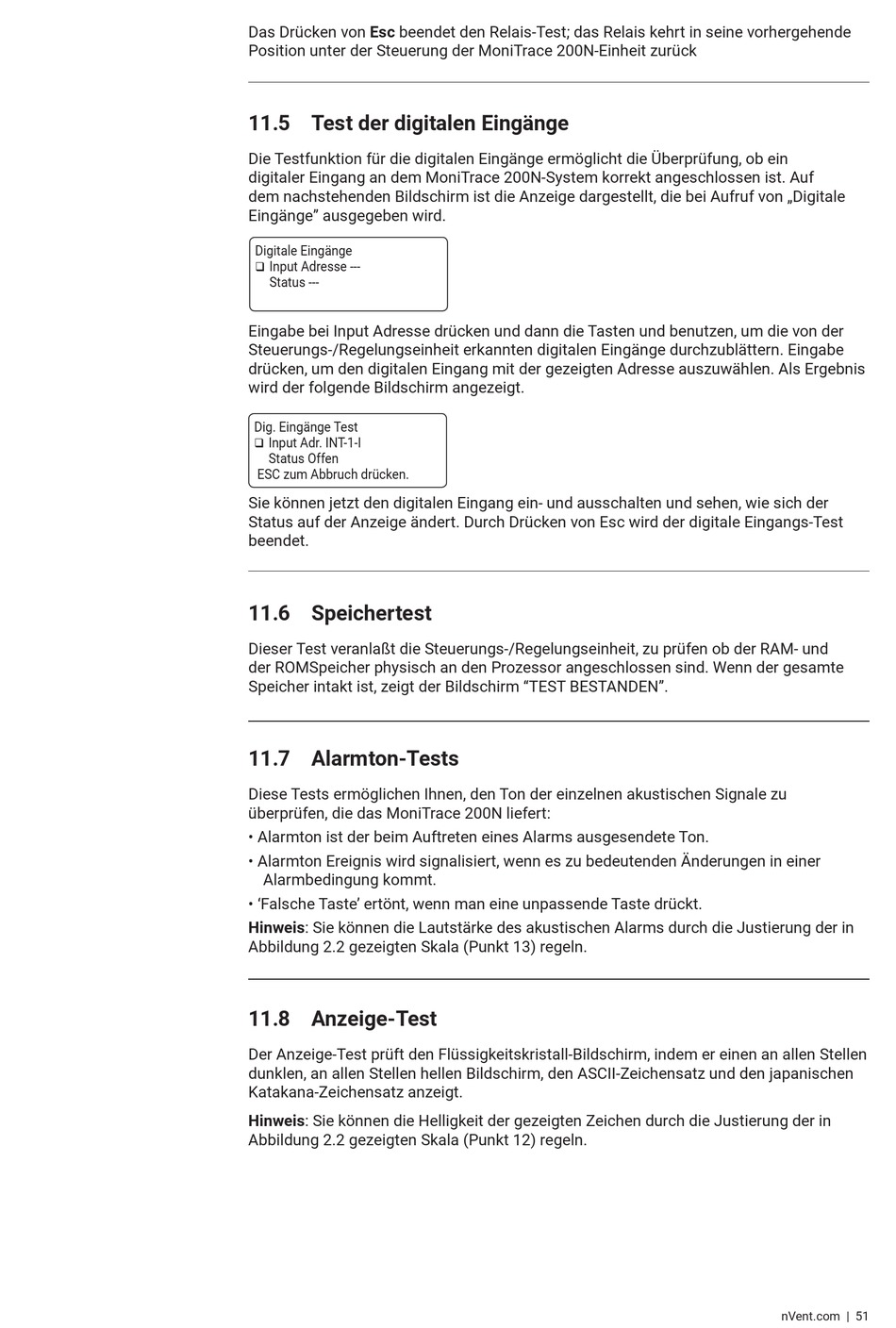

Das Drücken von Esc beendet den Relais-Test; das Relais kehrt in seine vorhergehende
Position unter der Steuerung der MoniTrace 200N-Einheit zurück
11.5 Test der digitalen Eingänge
Die Testfunktion für die digitalen Eingänge ermöglicht die Überprüfung, ob ein
digitaler Eingang an dem MoniTrace 200N-System korrekt angeschlossen ist� Auf
dem nachstehenden Bildschirm ist die Anzeige dargestellt, die bei Aufruf von „Digitale
Eingänge" ausgegeben wird�
Digitale Eingänge
Input Adresse ---

Status ---
Eingabe bei Input Adresse drücken und dann die Tasten und benutzen, um die von der
Steuerungs-/Regelungseinheit erkannten digitalen Eingänge durchzublättern� Eingabe
drücken, um den digitalen Eingang mit der gezeigten Adresse auszuwählen� Als Ergebnis
wird der folgende Bildschirm angezeigt�
Dig� Eingänge Test
Input Adr� INT-1-I

Status Offen
ESC zum Abbruch drücken�
Sie können jetzt den digitalen Eingang ein- und ausschalten und sehen, wie sich der
Status auf der Anzeige ändert� Durch Drücken von Esc wird der digitale Eingangs-Test
beendet�

11.6 Speichertest

Dieser Test veranlaßt die Steuerungs-/Regelungseinheit, zu prüfen ob der RAM- und
der ROMSpeicher physisch an den Prozessor angeschlossen sind� Wenn der gesamte
Speicher intakt ist, zeigt der Bildschirm "TEST BESTANDEN"�

11.7 Alarmton-Tests

Diese Tests ermöglichen Ihnen, den Ton der einzelnen akustischen Signale zu
überprüfen, die das MoniTrace 200N liefert:
• Alarmton ist der beim Auftreten eines Alarms ausgesendete Ton�
• Alarmton Ereignis wird signalisiert, wenn es zu bedeutenden Änderungen in einer
Alarmbedingung kommt�
• 'Falsche Taste' ertönt, wenn man eine unpassende Taste drückt�
Hinweis: Sie können die Lautstärke des akustischen Alarms durch die Justierung der in
Abbildung 2�2 gezeigten Skala (Punkt 13) regeln�

11.8 Anzeige-Test

Der Anzeige-Test prüft den Flüssigkeitskristall-Bildschirm, indem er einen an allen Stellen
dunklen, an allen Stellen hellen Bildschirm, den ASCII-Zeichensatz und den japanischen
Katakana-Zeichensatz anzeigt�
Hinweis: Sie können die Helligkeit der gezeigten Zeichen durch die Justierung der in
Abbildung 2�2 gezeigten Skala (Punkt 12) regeln�
