38 | nVent�com

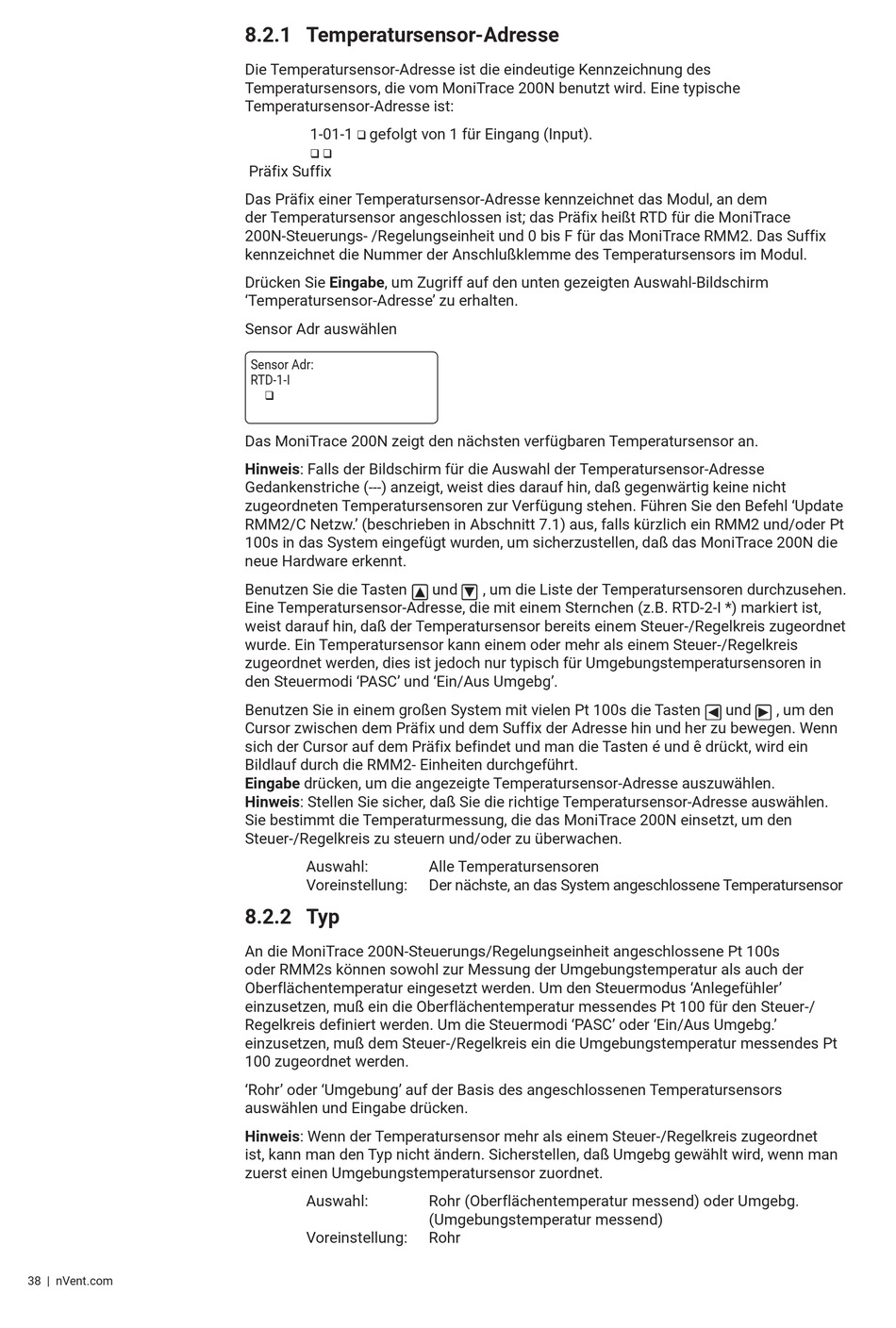

8.2.1 Temperatursensor-Adresse
Die Temperatursensor-Adresse ist die eindeutige Kennzeichnung des
Temperatursensors, die vom MoniTrace 200N benutzt wird� Eine typische
Temperatursensor-Adresse ist:
1-01-1
gefolgt von 1 für Eingang (Input)�
 
Präfix Suffix
Das Präfix einer Temperatursensor-Adresse kennzeichnet das Modul, an dem
der Temperatursensor angeschlossen ist; das Präfix heißt RTD für die MoniTrace
200N-Steuerungs- /Regelungseinheit und 0 bis F für das MoniTrace RMM2� Das Suffix
kennzeichnet die Nummer der Anschlußklemme des Temperatursensors im Modul�
Drücken Sie Eingabe, um Zugriff auf den unten gezeigten Auswahl-Bildschirm
'Temperatursensor-Adresse' zu erhalten�
Sensor Adr auswählen
Sensor Adr:
RTD-1-I
Das MoniTrace 200N zeigt den nächsten verfügbaren Temperatursensor an�
Hinweis: Falls der Bildschirm für die Auswahl der Temperatursensor-Adresse
Gedankenstriche (---) anzeigt, weist dies darauf hin, daß gegenwärtig keine nicht
zugeordneten Temperatursensoren zur Verfügung stehen� Führen Sie den Befehl 'Update
RMM2/C Netzw�' (beschrieben in Abschnitt 7�1) aus, falls kürzlich ein RMM2 und/oder Pt
100s in das System eingefügt wurden, um sicherzustellen, daß das MoniTrace 200N die
neue Hardware erkennt�
Benutzen Sie die Tasten
Eine Temperatursensor-Adresse, die mit einem Sternchen (z�B� RTD-2-I *) markiert ist,
weist darauf hin, daß der Temperatursensor bereits einem Steuer-/Regelkreis zugeordnet
wurde� Ein Temperatursensor kann einem oder mehr als einem Steuer-/Regelkreis
zugeordnet werden, dies ist jedoch nur typisch für Umgebungstemperatursensoren in
den Steuermodi 'PASC' und 'Ein/Aus Umgebg'�
Benutzen Sie in einem großen System mit vielen Pt 100s die Tasten
Cursor zwischen dem Präfix und dem Suffix der Adresse hin und her zu bewegen� Wenn
sich der Cursor auf dem Präfix befindet und man die Tasten é und ê drückt, wird ein
Bildlauf durch die RMM2- Einheiten durchgeführt�
Eingabe drücken, um die angezeigte Temperatursensor-Adresse auszuwählen�
Hinweis: Stellen Sie sicher, daß Sie die richtige Temperatursensor-Adresse auswählen�
Sie bestimmt die Temperaturmessung, die das MoniTrace 200N einsetzt, um den
Steuer-/Regelkreis zu steuern und/oder zu überwachen�
Auswahl:
Voreinstellung:
8.2.2 Typ
An die MoniTrace 200N-Steuerungs/Regelungseinheit angeschlossene Pt 100s
oder RMM2s können sowohl zur Messung der Umgebungstemperatur als auch der
Oberflächentemperatur eingesetzt werden� Um den Steuermodus 'Anlegefühler'
einzusetzen, muß ein die Oberflächentemperatur messendes Pt 100 für den Steuer-/
Regelkreis definiert werden� Um die Steuermodi 'PASC' oder 'Ein/Aus Umgebg�'
einzusetzen, muß dem Steuer-/Regelkreis ein die Umgebungstemperatur messendes Pt
100 zugeordnet werden�
'Rohr' oder 'Umgebung' auf der Basis des angeschlossenen Temperatursensors
auswählen und Eingabe drücken�
Hinweis: Wenn der Temperatursensor mehr als einem Steuer-/Regelkreis zugeordnet
ist, kann man den Typ nicht ändern� Sicherstellen, daß Umgebg gewählt wird, wenn man
zuerst einen Umgebungstemperatursensor zuordnet�
Auswahl:
Voreinstellung:
und
, um die Liste der Temperatursensoren durchzusehen�
Alle Temperatursensoren
Der nächste, an das System angeschlossene Temperatursensor
Rohr (Oberflächentemperatur messend) oder Umgebg�
(Umgebungstemperatur messend)
Rohr
und
, um den
