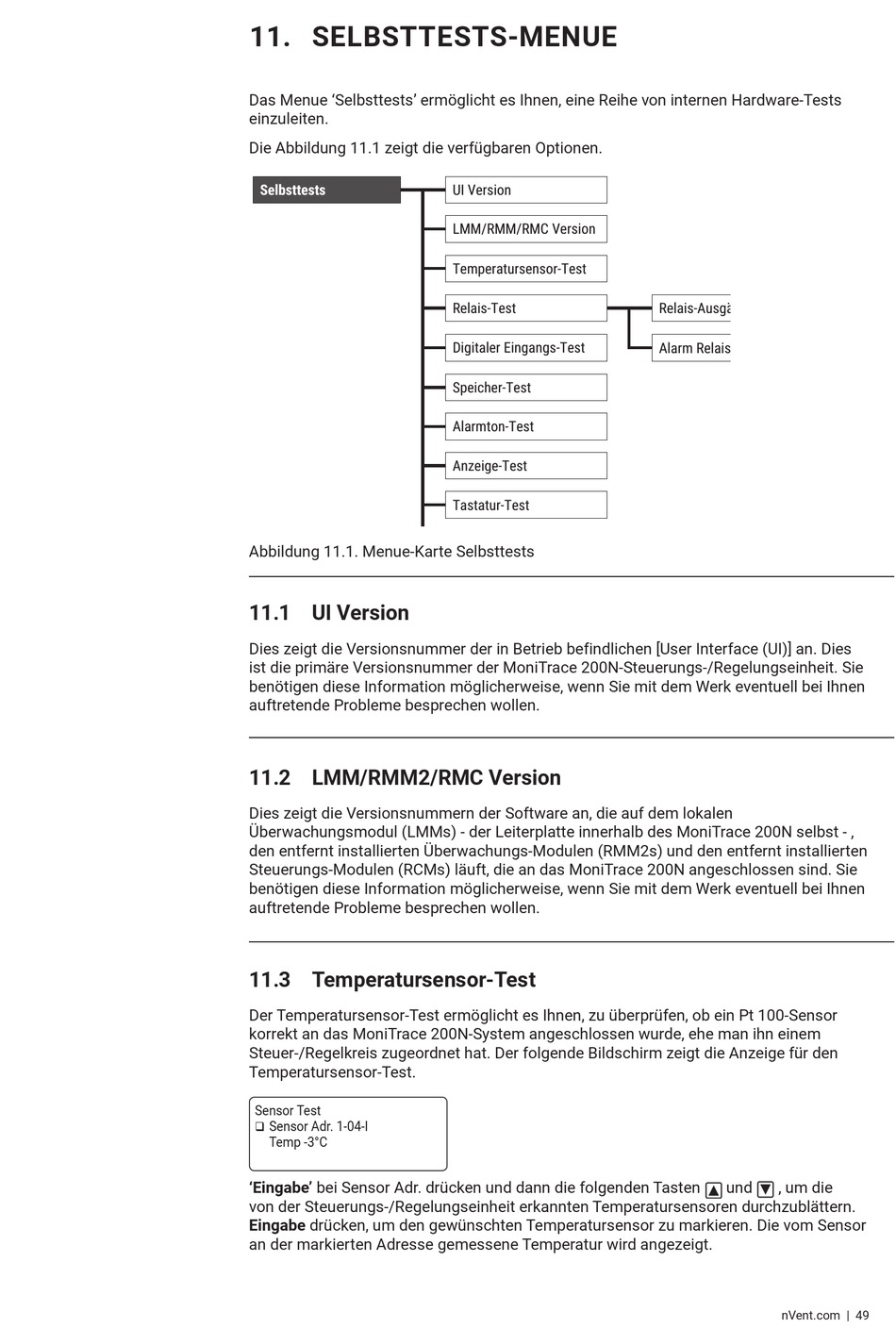

11. SELBSTTESTS-MENUE

Das Menue 'Selbsttests' ermöglicht es Ihnen, eine Reihe von internen Hardware-Tests
einzuleiten�
Die Abbildung 11�1 zeigt die verfügbaren Optionen�
Selbsttests
Abbildung 11�1� Menue-Karte Selbsttests

11.1 UI Version

Dies zeigt die Versionsnummer der in Betrieb befindlichen [User Interface (UI)] an� Dies
ist die primäre Versionsnummer der MoniTrace 200N-Steuerungs-/Regelungseinheit� Sie
benötigen diese Information möglicherweise, wenn Sie mit dem Werk eventuell bei Ihnen
auftretende Probleme besprechen wollen�

11.2 LMM/RMM2/RMC Version

Dies zeigt die Versionsnummern der Software an, die auf dem lokalen
Überwachungsmodul (LMMs) - der Leiterplatte innerhalb des MoniTrace 200N selbst - ,
den entfernt installierten Überwachungs-Modulen (RMM2s) und den entfernt installierten
Steuerungs-Modulen (RCMs) läuft, die an das MoniTrace 200N angeschlossen sind� Sie
benötigen diese Information möglicherweise, wenn Sie mit dem Werk eventuell bei Ihnen
auftretende Probleme besprechen wollen�

11.3 Temperatursensor-Test

Der Temperatursensor-Test ermöglicht es Ihnen, zu überprüfen, ob ein Pt 100-Sensor
korrekt an das MoniTrace 200N-System angeschlossen wurde, ehe man ihn einem
Steuer-/Regelkreis zugeordnet hat� Der folgende Bildschirm zeigt die Anzeige für den
Temperatursensor-Test�
Sensor Test
Sensor Adr� 1-04-I
Temp -3°C
'Eingabe' bei Sensor Adr� drücken und dann die folgenden Tasten
von der Steuerungs-/Regelungseinheit erkannten Temperatursensoren durchzublättern�
Eingabe drücken, um den gewünschten Temperatursensor zu markieren� Die vom Sensor
an der markierten Adresse gemessene Temperatur wird angezeigt�
UI Version
LMM/RMM/RMC Version
Temperatursensor-Test
Relais-Test
Digitaler Eingangs-Test
Speicher-Test
Alarmton-Test
Anzeige-Test
Tastatur-Test
Ext. Komm.-Schleifen-Test
Relais-Ausgänge
Alarm Relais
und
, um die
