4.

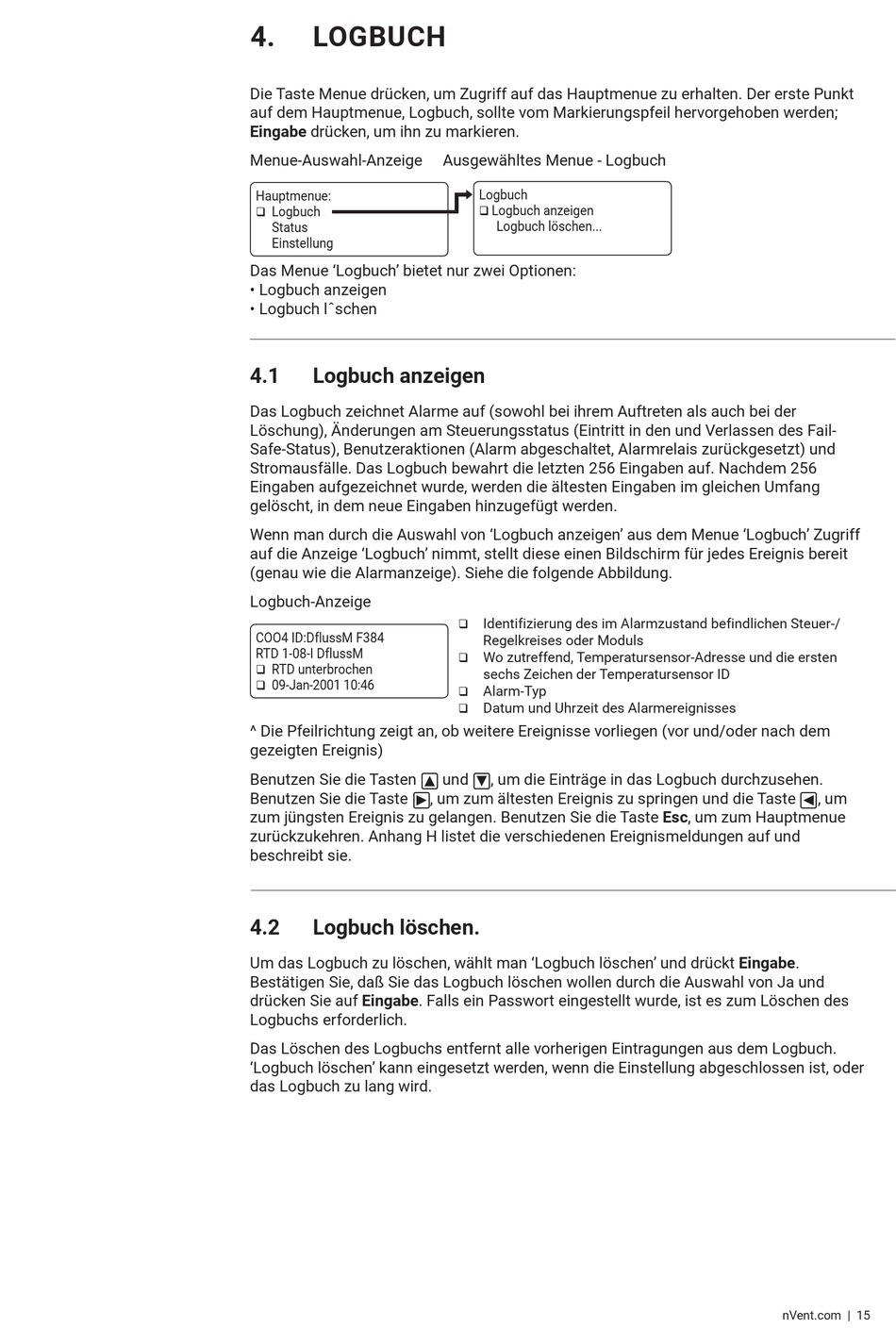

LOGBUCH
Die Taste Menue drücken, um Zugriff auf das Hauptmenue zu erhalten� Der erste Punkt
auf dem Hauptmenue, Logbuch, sollte vom Markierungspfeil hervorgehoben werden;
Eingabe drücken, um ihn zu markieren�
Menue-Auswahl-Anzeige
Hauptmenue:
Logbuch
Status
Einstellung
Das Menue 'Logbuch' bietet nur zwei Optionen:
• Logbuch anzeigen
• Logbuch lˆschen
4.1
Logbuch anzeigen
Das Logbuch zeichnet Alarme auf (sowohl bei ihrem Auftreten als auch bei der
Löschung), Änderungen am Steuerungsstatus (Eintritt in den und Verlassen des Fail-
Safe-Status), Benutzeraktionen (Alarm abgeschaltet, Alarmrelais zurückgesetzt) und
Stromausfälle� Das Logbuch bewahrt die letzten 256 Eingaben auf� Nachdem 256
Eingaben aufgezeichnet wurde, werden die ältesten Eingaben im gleichen Umfang
gelöscht, in dem neue Eingaben hinzugefügt werden�
Wenn man durch die Auswahl von 'Logbuch anzeigen' aus dem Menue 'Logbuch' Zugriff
auf die Anzeige 'Logbuch' nimmt, stellt diese einen Bildschirm für jedes Ereignis bereit
(genau wie die Alarmanzeige)� Siehe die folgende Abbildung�
Logbuch-Anzeige
COO4 ID:DflussM F384
RTD 1-08-I DflussM
RTD unterbrochen
09-Jan-2001 10:46
^ Die Pfeilrichtung zeigt an, ob weitere Ereignisse vorliegen (vor und/oder nach dem
gezeigten Ereignis)
Benutzen Sie die Tasten
Benutzen Sie die Taste
zum jüngsten Ereignis zu gelangen� Benutzen Sie die Taste Esc, um zum Hauptmenue
zurückzukehren� Anhang H listet die verschiedenen Ereignismeldungen auf und
beschreibt sie�
4.2
Logbuch löschen.
Um das Logbuch zu löschen, wählt man 'Logbuch löschen' und drückt Eingabe�
Bestätigen Sie, daß Sie das Logbuch löschen wollen durch die Auswahl von Ja und
drücken Sie auf Eingabe� Falls ein Passwort eingestellt wurde, ist es zum Löschen des
Logbuchs erforderlich�
Das Löschen des Logbuchs entfernt alle vorherigen Eintragungen aus dem Logbuch�
'Logbuch löschen' kann eingesetzt werden, wenn die Einstellung abgeschlossen ist, oder
das Logbuch zu lang wird�
Ausgewähltes Menue - Logbuch
Logbuch
Logbuch anzeigen
Logbuch löschen���
Identifizierung des im Alarmzustand befindlichen Steuer-/
Regelkreises oder Moduls
Wo zutreffend, Temperatursensor-Adresse und die ersten
sechs Zeichen der Temperatursensor ID
Alarm-Typ
Datum und Uhrzeit des Alarmereignisses
und
, um die Einträge in das Logbuch durchzusehen�
, um zum ältesten Ereignis zu springen und die Taste
, um
nVent�com | 15
